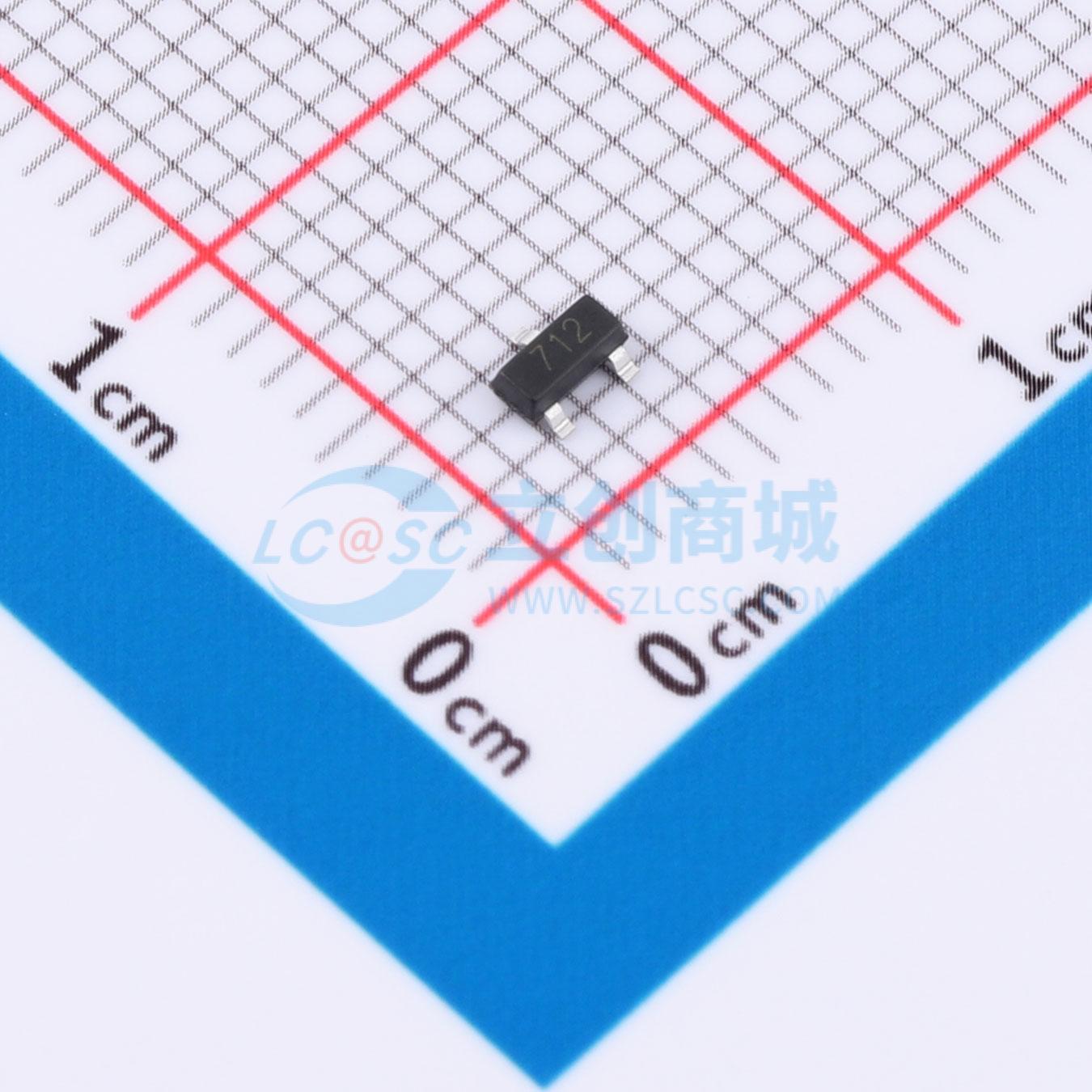

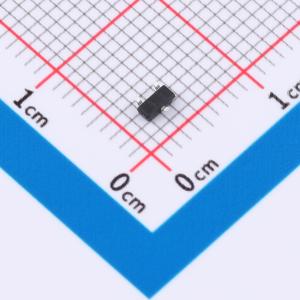

SM712-TP
不对称TVS二极管，超低泄漏，低钳位电压，符合多项标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SM712-TP
- 商品编号
- C53100550
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.030833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 20V；26V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 7.5V；13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA；100nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 75pF |
商品特性
- 200W峰值脉冲功率(8/20μs)
- 超低漏电流：nA级
- 工作电压：7V或12V
- 低钳位电压
- 符合以下标准：
- IEC 61000-4-2 (ESD)抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC61000-4-4 (EFT) 40A (5/50ns)
- IEC61000-4-5 (雷击) 8A (8/20μs)
- 符合RoHS标准
应用领域
- 无线系统
- 网络
- 便携式仪器
- RS485端口
