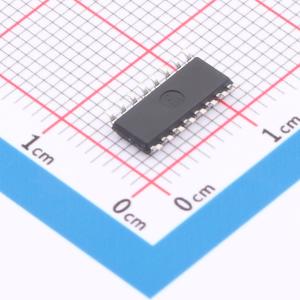

温馨提醒：图片仅供参考，商品以实物为准
MC74HC595ADR2G-TP
带锁存三态输出的8位移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- MC74HC595ADR2G-TP
- 商品编号
- C53100538
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.281984克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 元件数 | - | |
| 每个元件位数 | - | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 16ns@6.0V,50pF | |
| 输出电流 | 25mA | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
该器件包含一个8位串行输入、并行输出移位寄存器，该寄存器馈送一个具有并行三态输出的8位D型锁存器。移位寄存器和锁存器均提供独立的时钟。移位寄存器具有直接覆盖清除输入、串行输入以及用于级联的串行输出。此器件还具有用于移位寄存器的异步复位功能。
商品特性
- 输入电平：CMOS电平
- 8位串行输入
- 8位串行或并行输出
- 带直接清除功能的移位寄存器
- 工作温度范围：-40℃ ~ +85℃
- 带三态输出的存储寄存器
- 封装：SOP-16
应用领域
- 服务器
- LED显示器
- 网络交换机
- 电源基础设施
- 串并转换
