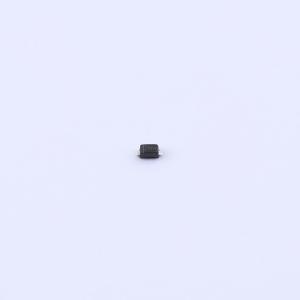

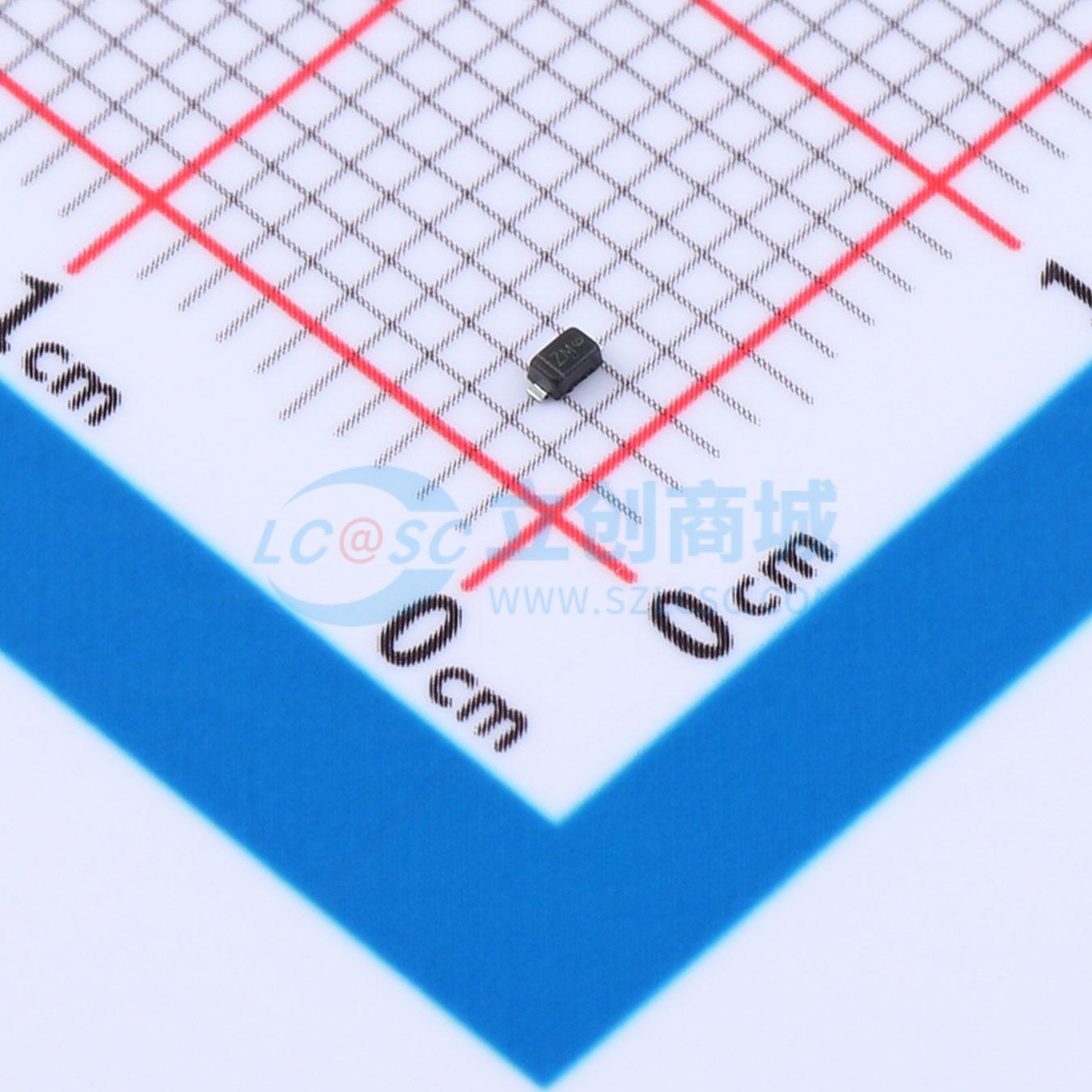

ESD5Z12T1G-GK
ESD5Z12T1G-GK
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ESD是电子设备中用于防护静电放电和电压浪涌的保护技术，可防止过电压损坏电路元件，保障设备稳定运行。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- ESD5Z12T1G-GK
- 商品编号
- C53086343
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 32.8V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 60pF |
商品特性
- 80W 峰值脉冲功率（tp = 8/20μs）
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- IEC 61000-4-2 ±25kV 接触放电 ±25kV 空气放电
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）8A（8/20μs）
应用领域
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 寻呼机外设
