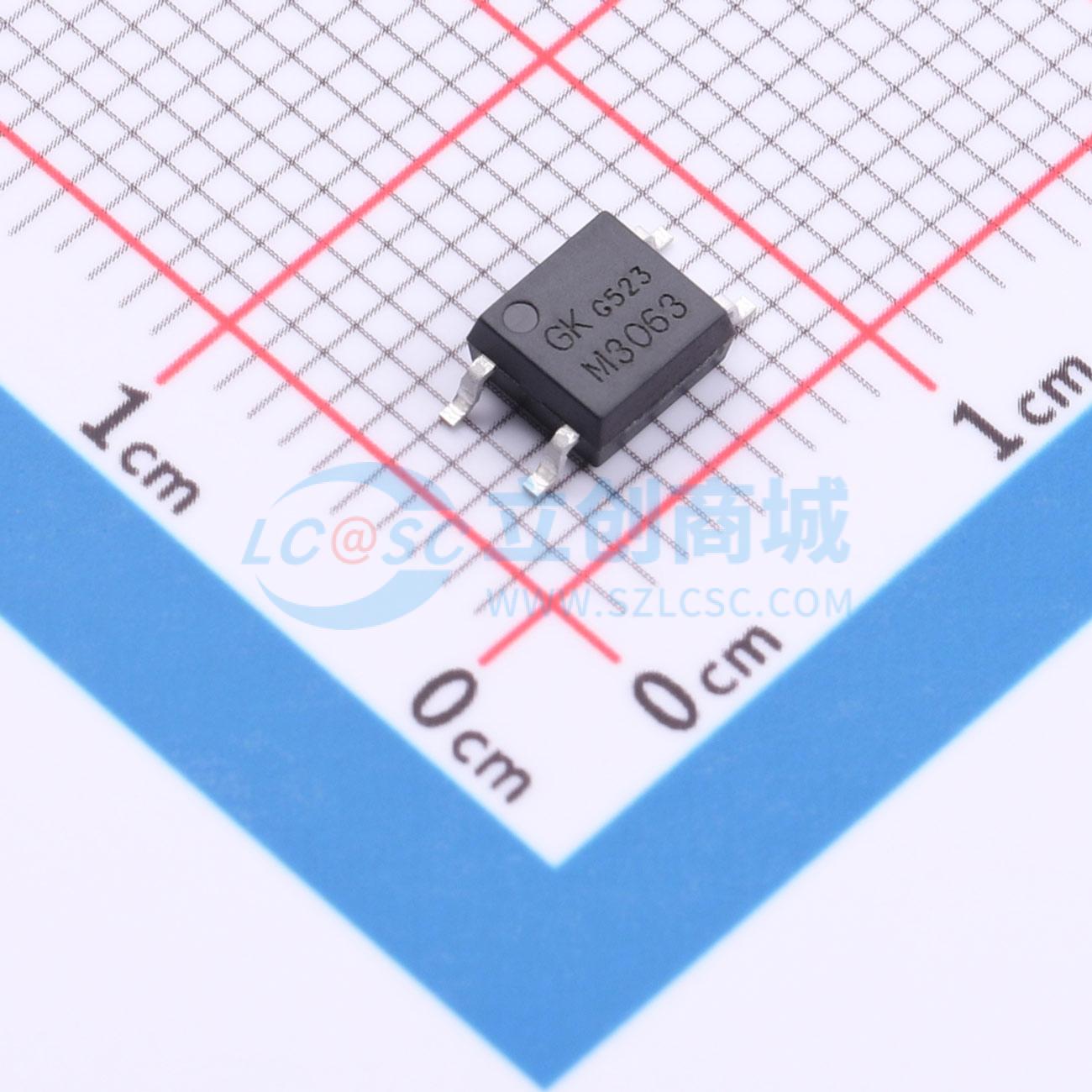

温馨提醒：图片仅供参考，商品以实物为准
M3063
SOP4封装的过零型可控硅光耦，实现电气隔离和信号传输，广泛应用于家电领域。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 广泛应用于工业自动化控制、电力电子、电机驱动等领域
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- M3063
- 商品编号
- C53086356
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.2146克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 有 | |
| 输入类型 | DC | |
| 可控硅类型 | - | |
| 负载电压 | 600V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.2V | |
| 正向电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 隔离电压(Vrms) | 3.75kV | |
| 耗散功率(Pd) | 100mW | |
| 工作温度 | -55℃~+100℃ | |
| 端子数 | 4 | |
| 保持电流(Ih) | 280uA | |
| 浪涌电流 | 1A | |
| 功能特性 | 过零触发 |
商品概述
M306X系列是采用SOP4封装的过零型可控硅光耦。该产品由一个红外发射二极管和光电可控硅芯片组成，可实现不同电路之间的电气隔离和信号传输，广泛应用于家电领域。
商品特性
- 输入-输出隔离电压：V_ISO = 3750Vrms
- 直流输入，过零可控硅输出。
- 峰值击穿电压：600V（M306X型号）。
- 爬电距离 > 5.0mm。
- 最高工作温度可达 +100℃。
- 防潮等级为Class1。
- 产品适用于海拔5000米及以下环境。
- 产品符合RoHS、REACH及HF等环保法规要求。
