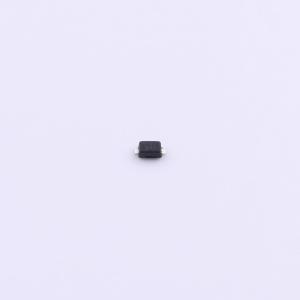

温馨提醒：图片仅供参考，商品以实物为准
PESD3V3S1BA-GK
PESD3V3S1BA-GK
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ESD是电子设备中用于防护静电放电和电压浪涌的保护技术，可防止过电压损坏电路元件，保障设备稳定运行。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- PESD3V3S1BA-GK
- 商品编号
- C53086347
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| Cj-结电容 | 20pF |
商品概述
旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了一流的保护。 小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
商品特性
- 单线路双向ESD保护
- 反向关断电压：3.3V
- 低反向钳位电压
- 低泄漏电流
- 快速响应时间
- IEC 61000 - 4 - 2（ESD）抗扰度测试：
- 空气放电：±30kV
- 接触放电：±30kV
应用领域
- 计算机及外设
- 高速数据线
- 音频和视频设备
- 手机及配件
- 用户识别模块（SIM）卡保护
- 便携式电子设备
- 火线接口
- 其他电子设备通信系统
