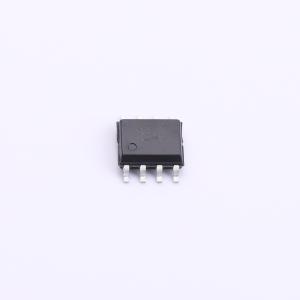

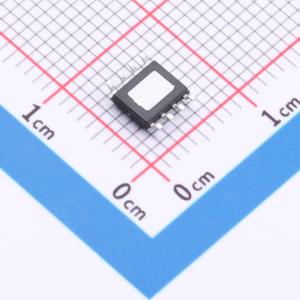

4056H
线性锂电池充电芯片，采用涓流/恒流/恒压充电方式，无需外接MOSFET、检测电阻以及隔离二极管，具有过压保护、电池反接保护等功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 确保电池使用过程的安全性和可靠性。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- 4056H
- 商品编号
- C53086349
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.156925克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.2V~6V | |
| 最大充电电流 | 1.2A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -65℃~+150℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 1uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | - |
商品概述
4056系列是一款输入极限耐压为34V、最大充电电流达12A的线性锂电池充电芯片，采用涓流、恒流、恒压充电方式。充电电压可设定为4.2V或4.35V，充电电流可通过外部电阻进行设定。当电池电压达到4.2V或4.35V后，充电电流降至设定值的C/5或C/10时，4056停止充电，芯片进入待机模式。当去除输入电源后，芯片自动进入低功耗待机状态。该芯片适用于USB电源和适配器电源工作。其内部采用PMOSFET架构并集成防倒充电路，因此无需外部检测电阻和隔离二极管。
商品特性
- 建议工作电压范围：4.2V~6V
- 最高输入极限耐压：34V
- 支持热插拔至28V（输入端需接RC吸收电路）
- 过压保护电压：6.8V（典型值）
- 高达1.2A的可编程充电电流
- 精度达±1%的4.20V或4.35V预设充电电压
- 无需外接MOSFET、检测电阻及隔离二极管
- 恒定电流/恒定电压操作
- 提供充电状态、充电终止、无电池和故障状态指示
- 待机模式下的静态电流为1.0μA（典型值）
- 支持0V电池充电激活
- BAT端具备电池正负极防反接保护
- 2.9V涓流充电门限；C/5或C/10充电终止
- 支持自动再充电（复充）
- 软启动功能以限制浪涌电流
- 结温超过130℃后开始调节充电电流，155℃时关闭充电
- 工作温度范围：-40℃至105℃
- 封装形式：ESOP8、DFN8（3×3mm）、PDFN8（3×3mm）、SOT23-5、SOT23-6
应用领域
- 颈膜枪
- 电子烟
- 蓝牙耳机
- GPS
- 穿戴设备
