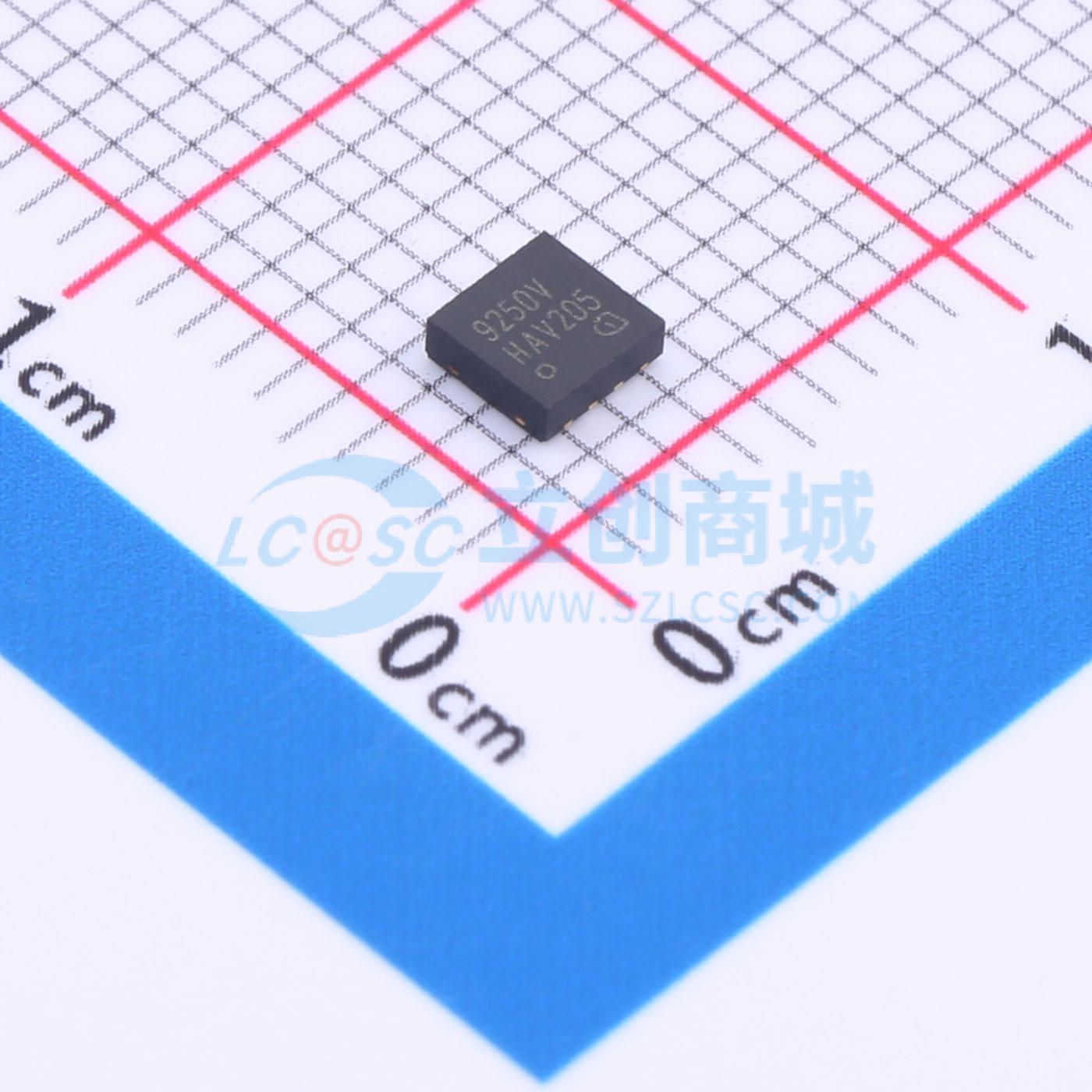

温馨提醒：图片仅供参考，商品以实物为准
TLE9250VLE
高速CAN收发器 TLE9250V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 完全符合ISO 11898-2 (2016) 和 SAE J2284-4/-5标准，支持高达5 MBit/s的CAN FD数据帧，具有低电磁发射和高ESD鲁棒性。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE9250VLE
- 商品编号
- C540113
- 商品封装
- TSON-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 48mA | |
| 工作温度 | -40℃~+150℃ | |
| 静态电流 | 14uA |
商品概述
TLE9250V是最新一代高速CAN收发器，用于汽车和工业应用的高速CAN网络。它旨在满足ISO 11898 - 2（2016）物理层规范以及SAE标准J1939和J2284的要求。 TLE9250V有PG - DSO - 8封装和小型无引脚PG - TSON - 8封装可供选择。两种封装均符合RoHS标准且无卤。PG - TSON - 8封装满足自动光学检测（AOI）的焊点要求。 作为物理总线层和高速CAN协议控制器之间的接口，TLE9250V可保护微控制器免受网络内部产生的干扰。极高的ESD耐受性和出色的RF抗扰度使其无需添加额外的保护器件（如抑制二极管）即可用于汽车应用。 当收发器TLE9250V未供电时，总线关闭，对高速CAN网络的所有其他节点呈现出理想的无源特性，负载尽可能低。 基于CANH和CANL输出信号的高度对称性，TLE9250V在宽频率范围内具有极低的电磁辐射（EME）水平。即使不使用额外的外部电路（如共模扼流圈），TLE9250V也能满足严格的EMC测试限值。 完美的发射器对称性与优化的接收器延迟对称性相结合，使TLE9250V能够支持CAN FD数据帧。根据网络规模和随之而来的寄生效应，该器件支持高达5 MBit/s的比特率。 过温保护、输出电流限制或TxD超时功能等故障安全特性可保护TLE9250V和外部电路免受不可修复的损坏。
商品特性
- 完全符合ISO 11898 - 2（2016）和SAE J2284 - 4/-5标准
- 参考器件，是CAN收发器互操作性测试规范的一部分
- 保证CAN FD数据帧在高达5 MBit/s的比特率下具有环路延迟对称性
- 极低的电磁辐射（EME），无需额外的共模扼流圈
- V10输入，可适配μC接口电压（3.3V和5V）
- 宽共模范围，具备电磁抗扰度（EMI）
- 出色的ESD耐受性，+/−8kV（HBM）和+/−11kV（IEC 61000 - 4 - 2）
- VCC和V10电源具有扩展的供电范围
- CAN对接地、电池、VCC和V10短路保护
- TxD超时功能
- 掉电状态下CAN总线泄漏电流极低
- 过温保护
- 根据ISO 7637和SAE J2962 - 2标准，可防止汽车瞬态干扰
- 节能模式
- 绿色产品（符合RoHS标准）
- 专为自动光学检测（AOI）设计的小型无引脚TSON8封装
应用领域
- 发动机控制单元（ECU）
- 电动助力转向系统
- 变速器控制单元（TCU）
- 底盘控制模块
