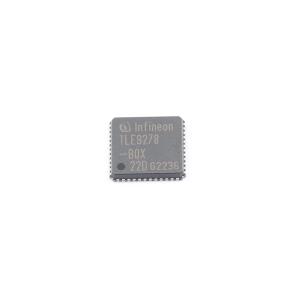

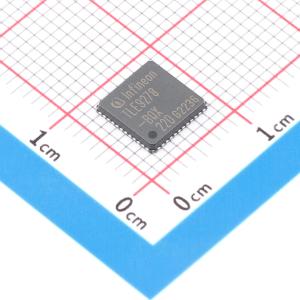

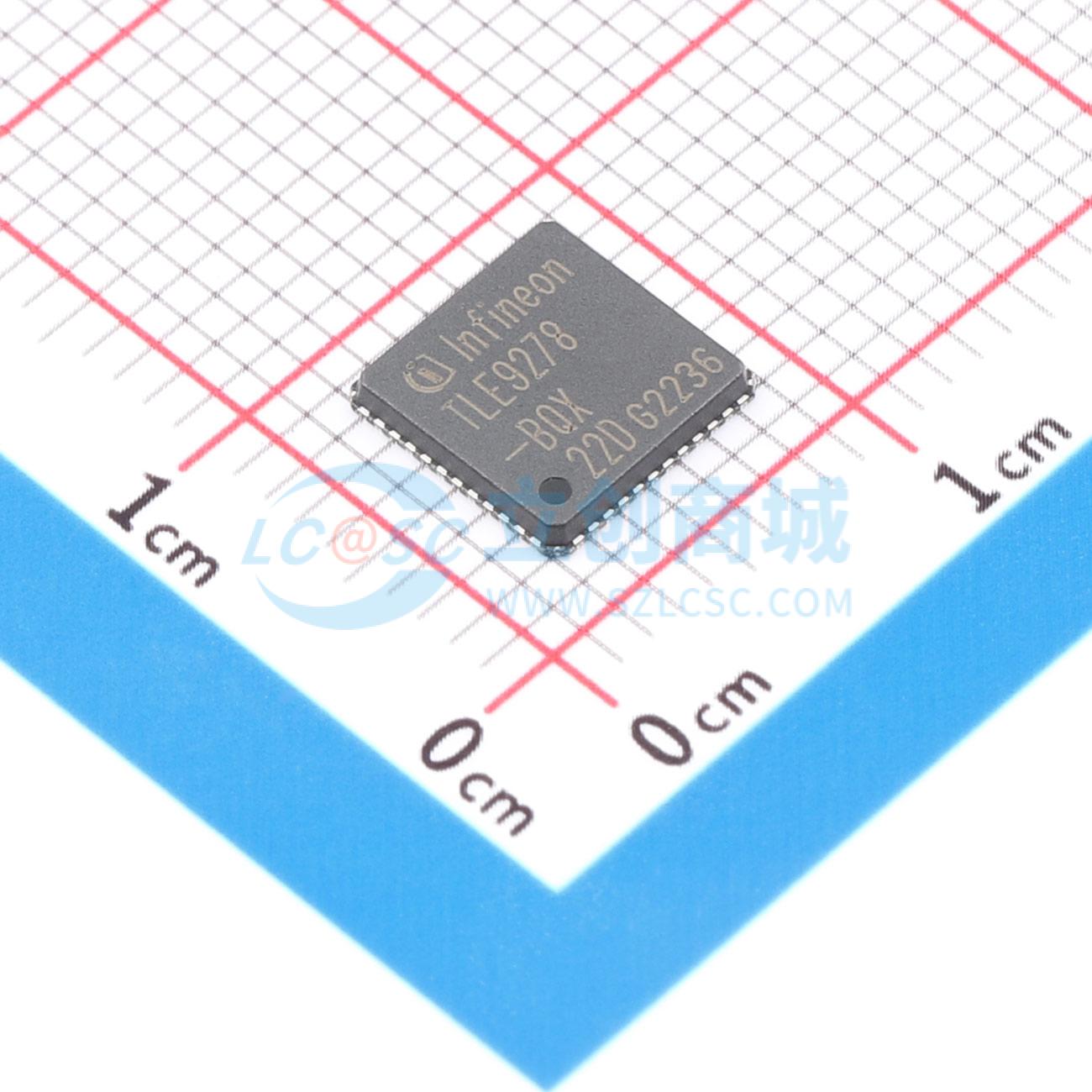

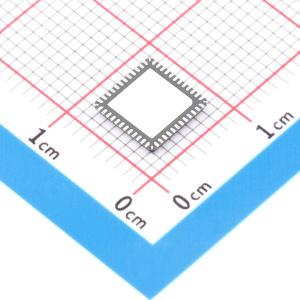

TLE9278BQX

多CAN电源+系统基础芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Infineon的TLE9278BQX提供高集成度，适用于需要多个CAN收发器通道的应用，如网关和高端车身控制模块。内置高效的开关模式电源（SMPS）降压调节器提供外部5.0V输出电压，最大电流为750mA。此外还包括一个DC/DC升压转换器支持低供电输入电压的应用。
品牌名称: Infineon(英飞凌)
商品型号: TLE9278BQX
商品编号: C540152
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.257克(g)

商品概述

TLE9278BQX为需要多通道CAN收发器的汽车应用（如网关和高端车身控制模块（BCM））提供了小尺寸下的最高集成度。高效的开关模式电源（SMPS）降压稳压器可提供高达750 mA的外部5.0 V输出电压，而额外的DC/DC升压转换器则支持低电源输入电压的应用或工况。该器件通过16位串行外设接口（SPI）进行控制和监控。其他特性包括带复位功能的超时/窗口看门狗电路、故障输出和欠压复位。该器件提供低功耗模式，以支持永久连接到电池的应用。可通过总线上的消息、双电平敏感监测/唤醒输入以及定时器从低功耗模式唤醒。TLE9278BQX采用极小尺寸、外露焊盘的PG-VQFN-48（7×7 mm）功率封装。

商品特性

集成开关的SMPS，输出电压为5.0 V，可达750 mA（DC/DC降压）
用于低Vsup电源电压的DC/DC升压转换器，集成开关，输出电压为6.5 V、8 V、10 V和12 V
带外部PNP器件的低压差稳压器，输出电压可配置为5.0 V、3.3 V、1.8 V和1.2 V，适用于板外使用并受保护
停止和睡眠模式下静态电流消耗极低
用于I/O电压电源选择的专用引脚
四个符合CAN灵活数据速率（FD）ISO 11898 - 2:2016标准的CAN收发器，速率高达5 Mb
一个通用高压唤醒输入，用于电压电平监测，具备唤醒功能
通过集成定时器实现循环唤醒功能
复位输出，确保为MCU提供稳定电源
故障输出，在检测到系统故障时激活外部负载
所有输出电源电压均具备输出电压监控功能
快速电池电压监测功能
16位串行外设接口（SPI）
过温和短路保护功能
宽输入电压和温度范围
与TLE926x和TLE927x系列的其他SBC家族成员软件兼容
绿色产品（符合RoHS标准）且通过AEC认证
7×7 mm PG-VQFN-48封装

应用领域

网关
车身控制模块
驾驶辅助系统
底盘控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	CAN收发器
	类型	CAN收发器
	数据速率	-

	属性	参数值
	工作电压	-
	工作电流	-
	工作温度	-40℃~+150℃
