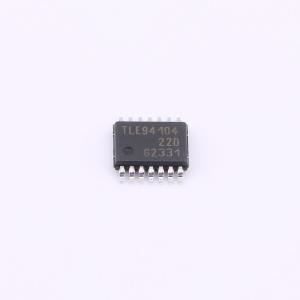

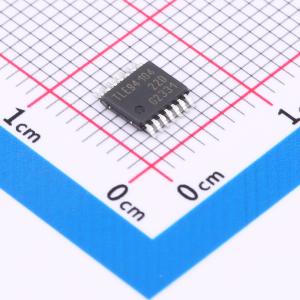

温馨提醒：图片仅供参考，商品以实物为准
TLE94104EP
四半桥功率输出保护驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 刷式直流电动机驱动器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE94104EP
- 商品编号
- C540157
- 商品封装
- TSDSO-14
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 工作电压 | 3V~5.5V | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 100nA | |
| 工作温度 | -40℃~+150℃ |
商品概述
TLE94104EP是一款受保护的四路半桥驱动器，专为汽车运动控制应用而设计，如加热、通风和空调（HVAC）风门直流电机控制。它是一个更大产品系列的一部分，该系列提供从三路输出到十二路输出的半桥驱动器，具备直接接口或SPI接口。 半桥驱动器旨在以顺序或并行操作方式驱动直流电机负载。正转（顺时针）、反转（逆时针）、制动和高阻抗等操作模式可通过16位SPI接口进行控制。它具备诊断功能，如短路、开路负载、电源故障和过温检测。结合其低静态电流，该器件在汽车应用中颇具吸引力。小型细间距外露焊盘封装PG - TSDSO - 14具有良好的热性能，可减少PCB板空间和成本。
商品特性
- 四个半桥功率输出
- 睡眠模式下功耗极低
- 带迟滞的3.3V / 5V兼容输入
- 所有输出均具备过载和短路保护
- 可独立诊断输出（过流、开路负载）
- 所有高端和低端在导通状态下的开路负载诊断
- 16位标准SPI接口，具备菊花链和帧内响应能力，用于控制和诊断
- 通过全局错误标志实现快速诊断
- 过温预报警和保护
- 过压和欠压锁定
- 交叉电流保护
应用领域
- HVAC风门直流电机
- 单稳态和双稳态继电器
- 侧视镜x - y调节
- 电压控制双极步进电机
