TLE9471ES

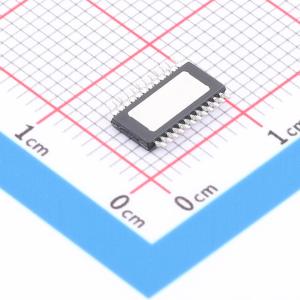

TLE9471ES 是一种采用外露焊盘 PG-TSDSO-24-1 功率封装的单片集成电路。该器件专为各种 CAN 汽车应用设计，既可作为微控制器的主电源，也可作为 CAN 总线网络的接口。

为了支持这些应用，系统基础芯片（SBC）提供了主要功能，例如用于微控制器供电的 5V 低压差电压调节器（降压 SMPS）、另一个带有板外保护功能的 5V 低压差电压调节器（例如用于传感器供电）、支持 CAN FD 的高速 CAN 收发器用于数据传输、具有嵌入式保护功能的高压 GPIO 以及用于控制和监控器件的 16 位串行外设接口（SPI）。此外，还实现了具有复位功能的可配置超时/窗口看门狗电路、一个专用故障输出和欠压复位功能。

该器件提供了低功耗模式，以尽量减少永久连接到电池的应用中的电流消耗。可以通过 CAN 总线上的消息、双电平敏感监测/唤醒输入或循环唤醒从低功耗模式中唤醒。

该器件设计能够承受汽车应用中的恶劣条件。

• 车内无线充电器
• 传动系统、分动箱、换挡杆和选择器
• 排气模块和NOx传感器
• 水泵
• 刮水器
• 空调ECU和控制面板
• 前部、后部和环境光控单元（LCU）
• 安全带预紧器
• 转向柱和转向锁
