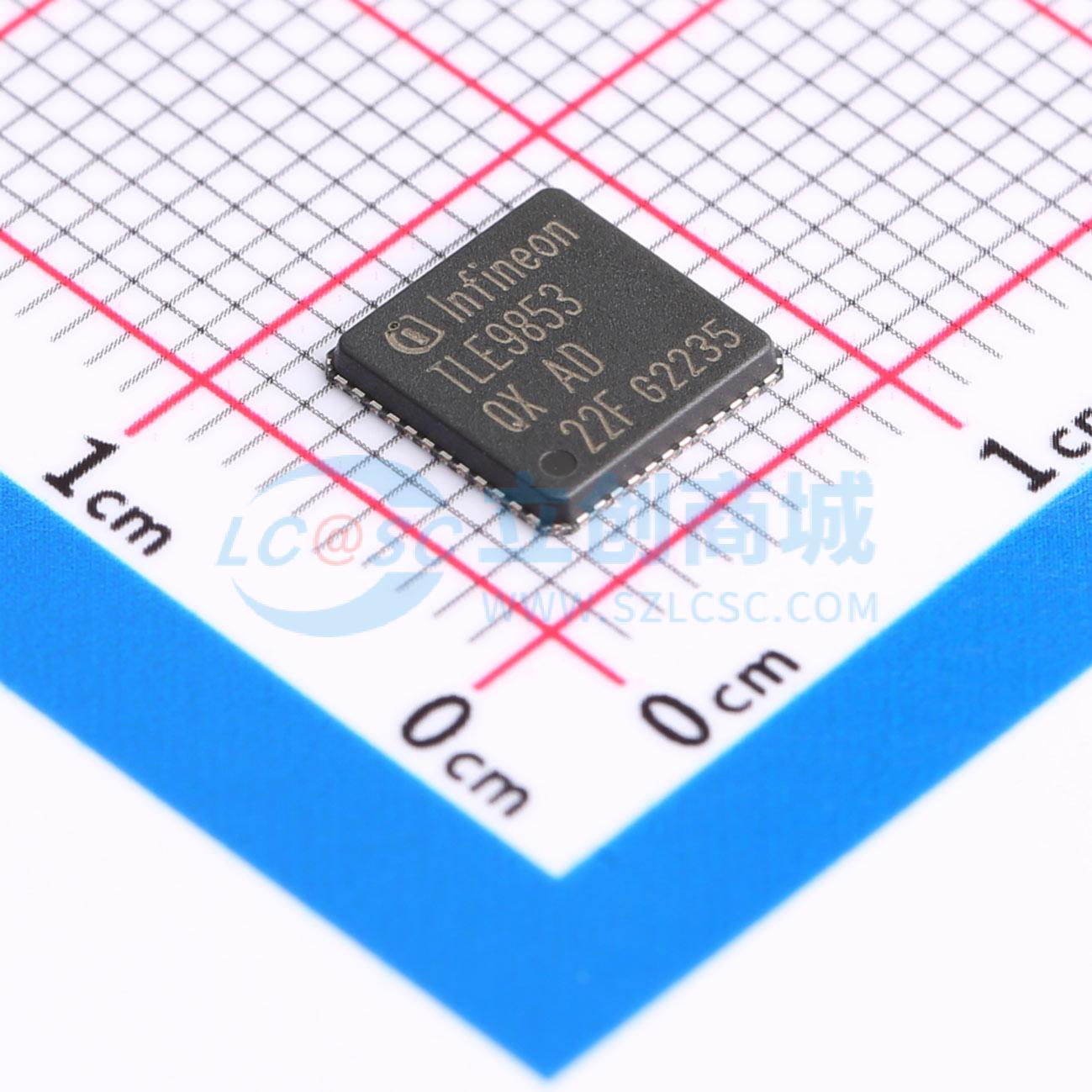

温馨提醒：图片仅供参考，商品以实物为准

TLE9853QX

品牌名称: Infineon(英飞凌)
商品型号: TLE9853QX
商品编号: C540180
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

TLE985X 系列设备集成了 Arm CorteX-M0 处理器和用于电机控制、电源供应及通信的外设。两个集成的测量单元（模数转换器）用于监测温度、电池电压和四个监测输入，有助于节省引脚。这些输入可以直接使用电池电压操作，从而节省了外部分压器或关断晶体管等额外组件的成本。此外，这些芯片还配备了两个全双工串行接口（UART），支持 LIN 协议。

TLE985X 系列的一个新特性是其自适应 MOSFET 驱动器。控制算法能够通过自动调整栅极电流以补偿系统中的 MOSFET 参数差异，根据所需的开关时间进行调整。这使得系统可以在电磁发射（EME，慢斜率）和功耗（短死区时间）方面同时进行优化。

该产品系列包括具有不同闪存大小（48 - 96KB）和温度范围（结温高达 175℃）的多个设备。此外，还提供了不同数量的半桥驱动器，适用于单向或双向直流电机应用。

所有 TLE985X 产品都基于与英飞凌其他嵌入式电源产品（如 TLE984X、TLE986X 和 TLE987X）相同的硬件和软件平台，从而实现设计协同效应，并允许客户重用部分软件。这些设备采用无引脚 VQFN 封装，尺寸为 7X7 mm。

商品特性

片上存储器 48 KB Flash（包括EEPROM）
4 KB EEPROM（在Flash中模拟）
512字节100次可编程存储器（100TP）
4 KB RAM
启动固件和Flash例程的引导ROM
数学协处理器单元，支持有符号和无符号32位除法操作
片上OSC和PLL用于时钟生成 - PLL失锁检测
包括电荷泵的MOSFET驱动器，适用于H桥电机应用
电流感应放大器
带循环感应选项和PwM功能的高边开关，例如用于LED或开关面板供电（最小150 mA）
4个高压监测输入引脚，带唤醒和循环感应及模拟测量选项
10个通用I/O端口（GPIO）
5个模拟输入端口
10位A/D转换器，带有5个模拟输入 + VBAT_SENSE + VS + 4个高压监测输入
8位A/D转换器，带有9个输入用于电压和温度监控
测量单元与片上10位A/D转换器结合，具有12个通道和数据后处理功能
16位定时器 - GPT12、Timer 2和Timer 21
用于生成PwM信号的捕获/比较单元（CCU6）
2个全双工串行接口（UART1、UART2），UART1支持LIN
2个同步串行通道（SSC1、SSC2）
通过2线SwD进行片上调试支持
1个LIN 2.2收发器
单电源VS = 5.5 V至28 V
扩展电源电压范围VS = 3 V至28 V
低压降稳压器（LDO）
用于外部负载（如霍尔传感器）的5 V电压供应VDDEXT
核心逻辑供电1.5V
带独立片上时钟源的可编程窗口看门狗（wDT1）
节能模式：微控制器单元减速模式、带循环感应选项的睡眠模式、睡眠模式下的周期性唤醒、带循环感应选项的停止模式
上电和欠压/掉电复位生成器
过温保护，包括关断
所有电压调节器和执行器（高边开关）的短路保护
电源开关的时钟丢失检测及故障安全模式
温度范围Tj = -40℃至+150℃
封装VQFN-48-31，带LTI功能
绿色封装（符合RoHS标准）
AEC认证

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M系列
	CPU最大主频	40MHz
	程序存储容量	48KB
	程序存储器类型	FLASH

	属性	参数值
	EEPROM容量	4KB
	I/O数量	10
	ADC(位数)	10bit；8bit
	工作电压	3V~28V
