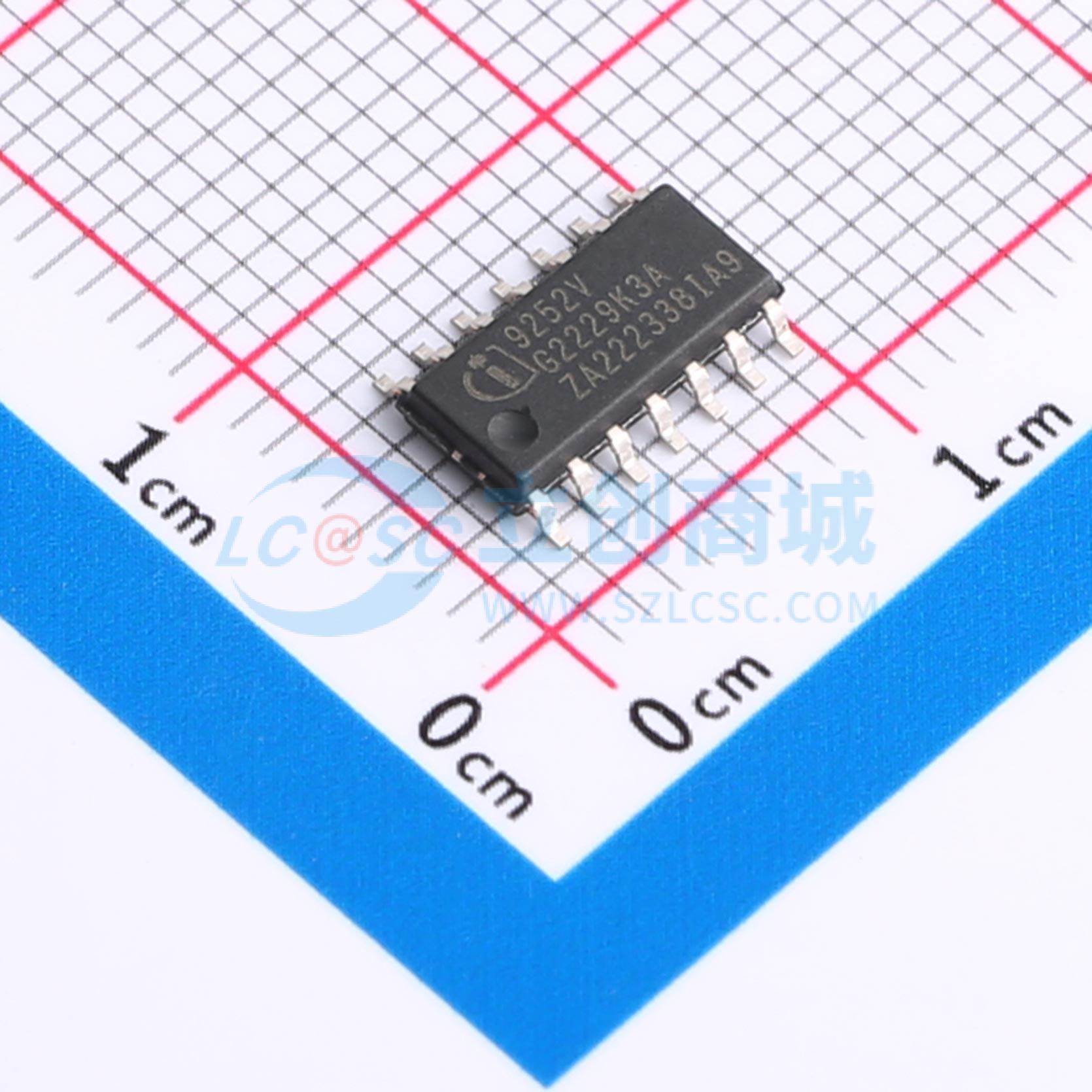

TLE9252VSK

高速CAN FD收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 完全符合ISO 11898-2 (2016) 和 SAE J2284-4/-5标准，支持高达5 MBit/s的数据帧，具有唤醒模式和优化滤波时间。
品牌名称: Infineon(英飞凌)
商品型号: TLE9252VSK
商品编号: C540122
商品封装: DSO-14
包装方式: 编带
商品毛重: 0.55克(g)

商品概述

TLE9252V是一款专为汽车和工业应用中高达5 Mbit/s的高速CAN网络设计的收发器。作为物理总线层和CAN协议控制器之间的接口，TLE9252V将信号驱动到总线上，并保护微控制器免受网络内产生的干扰。基于CANH和CANL信号的高度对称性，TLE9252V具有极低的电磁辐射，无需共模扼流圈即可运行。非低功耗模式（正常运行模式和仅接收模式）和低功耗模式（睡眠模式和待机模式）根据所需功能进行了优化，以降低电流消耗。即使在全温度范围内静态电流低于25 μA的睡眠模式下，TLE9252V也能够检测到高速CAN总线上的唤醒模式（WUP）。V10电压参考输入用于支持3.3 V和5 V供电的微控制器。TLE9252V采用符合RoHS标准的PG-DSO-14或PG-TSON-14封装，满足ISO11898-2（2016）标准的要求。

商品特性

完全符合ISO 11898-2（2016）和SAE J2284-4/-5标准，是CAN收发器互操作性测试规范的参考器件和组成部分
保证环路延迟对称性，支持高达5 MBit/s的CAN FD数据帧
具备总线唤醒模式（WUP）功能，优化滤波时间（0.5 μs - 1.8 μs），适用于全球OEM应用
出色的ESD抗扰度，+/- 10kV（HBM）和+/- 9kV（IEC 61000-4-2）
睡眠模式下电流消耗极低，最大25 μA
VCC和V10电源具有扩展的供电范围
通过VBAT和VCC实现双电源供电解决方案，在电池启动期间表现稳定
具备故障安全特性，如TxD超时、RxD隐性钳位和过温关断
电磁辐射（EME）极低，无需使用扼流圈
CAN总线对地、电池短路保护，以及VBAT、VCC和V10欠压检测
根据ISO 11898-2（2016）实现自主总线偏置
总线唤醒（WUP）和本地唤醒（LWU）
INH输出用于控制外部电路
通过NERR输出引脚改进本地故障诊断的鲁棒性
绿色产品（符合RoHS标准）

应用领域

信息娱乐应用
仪表盘模块
雷达应用
暖通空调

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps

	属性	参数值
	工作电压	4.5V~5.5V
	工作温度	-40℃~+150℃
	静态电流	25uA
