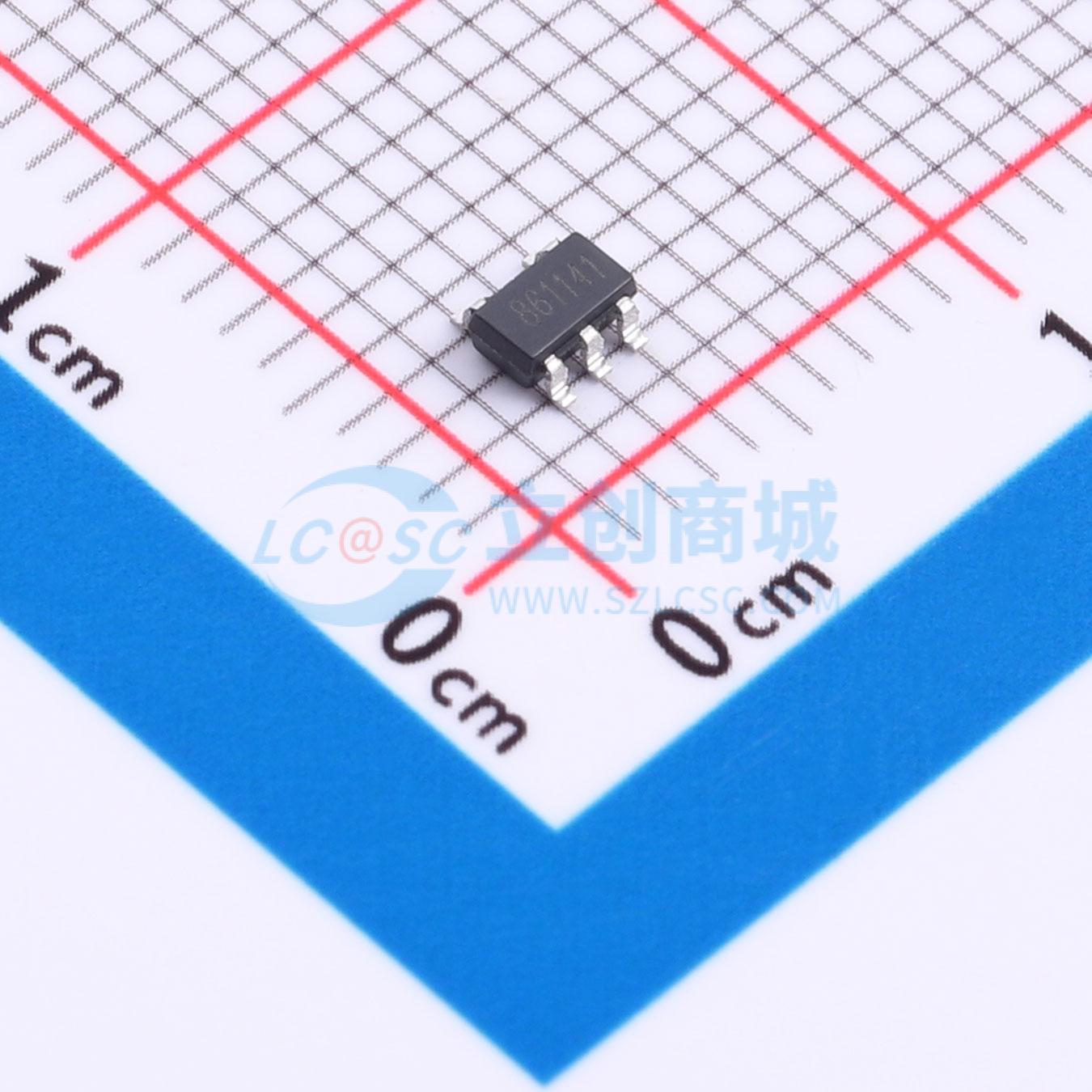

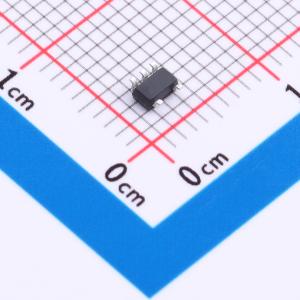

温馨提醒：图片仅供参考，商品以实物为准
AiP8611GB235.TR
微功耗轨到轨输入/输出运算放大器，适合电池供电应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道150kHz，5uA轨到轨运算放大器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP8611GB235.TR
- 商品编号
- C52994629
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.155克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 150kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 900nV/℃ | |
| 压摆率(SR) | 74V/ms | |
| 输入偏置电流(Ib) | 4pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 88nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 5uA | |
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2V~5.5V | |
| 双电源电压(Vee~Vcc) | 1V~2.75V；-2.75V~-1V | |
| 功能特性 | 内置补偿 |
商品概述
AiP861x系列是微功耗轨到轨输入/输出运算放大器。该系列包含AiP8611、AiP8612和AiP8614（分别为不带使能控制引脚的单通道、双通道和四通道运放）以及AiP8613和AiP8619（分别为带使能控制管脚的单通道和双通道运放）。该电路工作电压低至2V，每个放大器静态电流为5μA。放大器增益带宽积为150kHz，单位增益稳定，适合电池供电应用，如电池电流监测器、传感器调节、便携式仪器等。
商品特性
- 增益带宽积：150kHz
- 转换速率：0.074 V/μs
- 单位增益稳定
- 失调电压：≤ 3mV
- 失调电压温漂：0.9 μV/℃
- 输入共模范围：(V-) - 0.1V ~ (V+) + 0.1V
- 静态电流/放大器：5 μA
- 供电范围：2V ~ 5.5V
- 温度范围：-40℃ ~ 125℃
- 衬底接VSN（如果是裸片）
