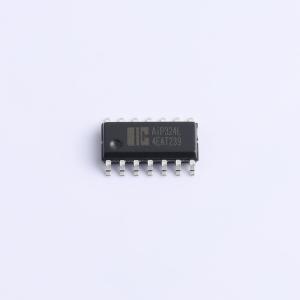

AiP324LSA14.TR
四通道独立高增益运算放大器，适用于单电源和双电源工作模式，内置频率补偿
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 四通道运算放大器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP324LSA14.TR
- 商品编号
- C52994653
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~18V | |
| 双电源电压(Vee~Vcc) | -9V~-1.5V；1.5V~9V | |
| 功能特性 | 内置补偿 |
商品概述
一款四通道独立、高增益的运算放大器。适用于电源电压范围很宽的单电源下工作，也适用于双电源工作模式；在推荐的工作条件下，电源电流与电源电压无关。在音频放大器、工业控制、DC增益部件和所有常规运算放大电路中均有广泛的应用。
商品特性
- 工作电压范围：单电源：3V~18V；双电源：±1.5V~±9V
- 低电源电流，与电源电压无关：典型值0.8mA
- 宽的单位增益带宽：1.2MHz
- 低的输入偏置和失调参数：输入失调电压典型值3mV；输入失调电流典型值2nA；输入偏置电流典型值20nA
- 差分输入电压范围等于最大额定电源电压：16V
- 开环差分电压增益：典型值100dB
- 内置频率补偿
- 封装形式：SOP14/DIP14/TSSOP14
