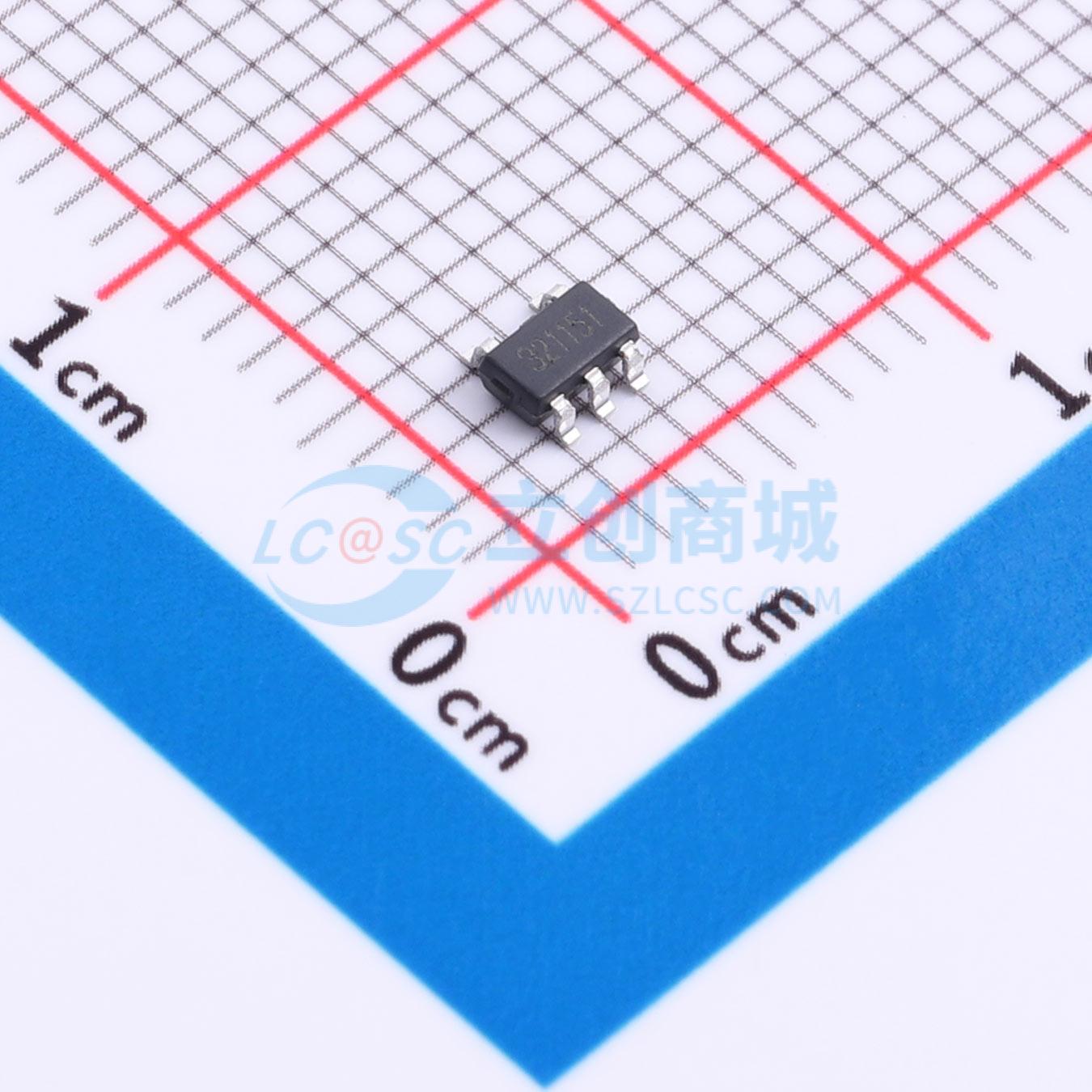

温馨提醒：图片仅供参考，商品以实物为准
AiP3211GB235.TR
具有内部迟滞的低功耗、超高速推挽输出比较器，可实现轨到轨输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道6.7ns超高速差分比较器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP3211GB235.TR
- 商品编号
- C52994667
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 1 | |
| 输入失调电压(Vos) | 3mV | |
| 输入偏置电流(Ib) | 5pA | |
| 传播延迟(tpd) | 6.7ns | |
| 滞后电压(Vhys) | 7.2mV | |
| 共模抑制比(CMRR) | 82dB | |
| 输出类型 | 推挽 |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 1.4mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee ~ Vcc) | 1.25V~2.75V；-2.75V~-1.25V | |
| 输入失调电压温漂(Vos TC) | 5.4uV/℃ | |
| 输入失调电流(Ios) | 5pA |
商品概述
AiP321X系列电路是一款具有内部迟滞的低功耗、超高速比较器。该系列包含AiP3211、AiP3212、AiP3214（分别为不带关断控制引脚的单通道、双通道和四通道比较器）、AiP3213（带关断控制引脚的单通道比较器）以及AiP3219（带关断控制引脚的双通道比较器）。这些比较器支持轨到轨输入和推挽输出。其中，AiP3213和AiP3219具备关断功能：当SHDNx引脚为高电平时，比较器正常工作；当为低电平时，比较器关断且输出低电平。其电源电压范围为+2.5V～+5.5V。比较器内置7.2mV的迟滞电压，可有效防止因噪声或寄生反馈引起的振荡。通过使用外部电阻，可以进一步增强迟滞和噪声裕量。
商品特性
- 工作电源电压范围：2.5V～5.5V
- 传播延迟：6.7ns
- 单比较器静态电流：1.4mA
- 失调电压：≤10mV
- 内部迟滞电压：7.2mV
- 轨到轨输入
- 推挽输出
- 工作温度范围：-40℃～125℃
- 封装选项：AiP3211：SOT23-5/SOT353/SOP8；AiP3212：SOP8/MSOP8/TSSOP8/DFN8；AiP3213：SOT23-6/SOT363/SOP8；AiP3214：SOP14/TSSOP14；AiP3219：MSOP10
应用领域
- 高速采样电路
- 峰值检测器
- 过零检测器
- 窗口比较器
- 时钟和数据信号恢复
