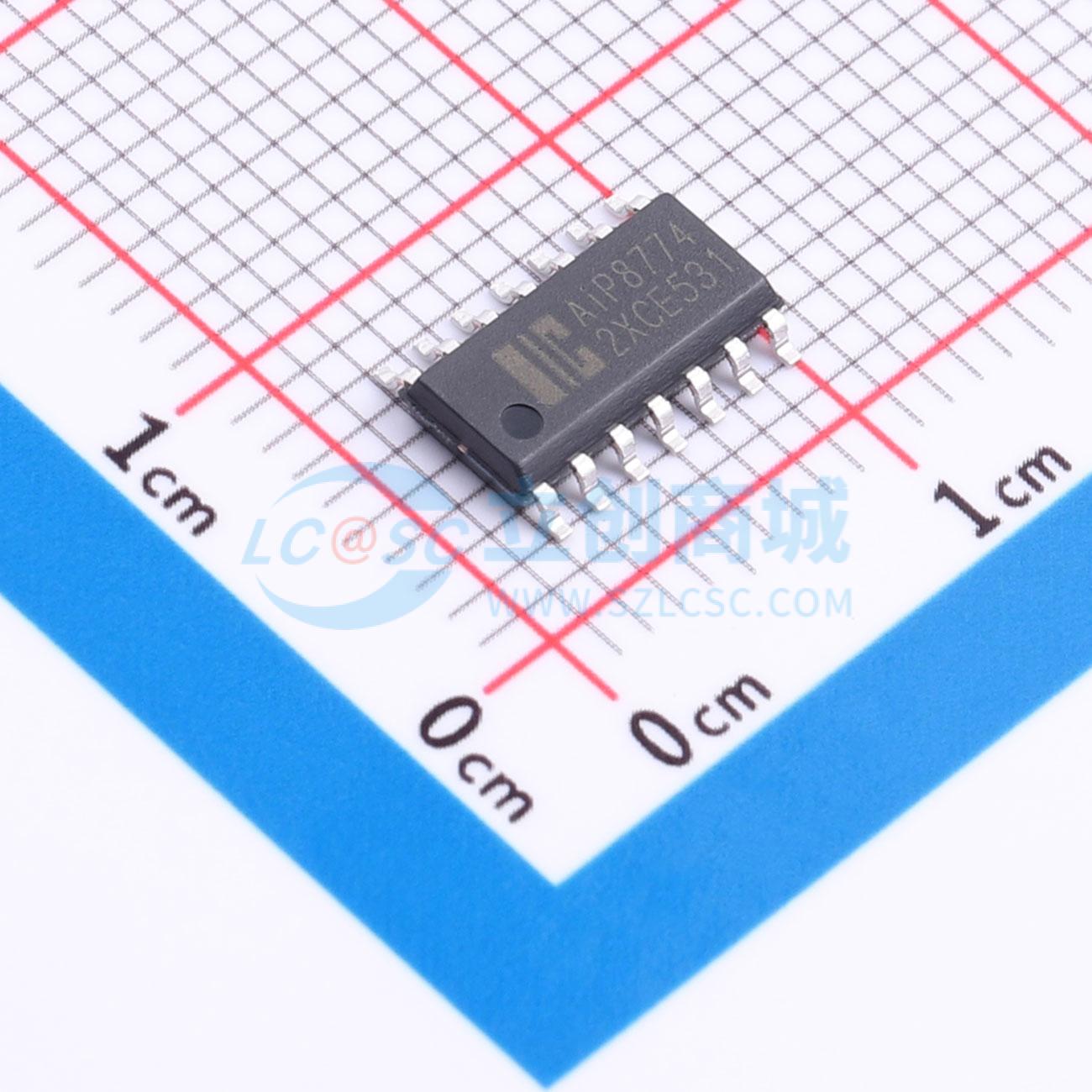

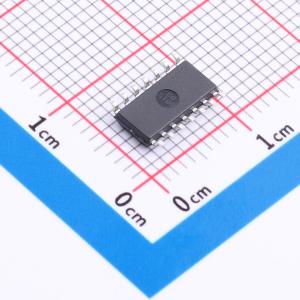

温馨提醒：图片仅供参考，商品以实物为准
AiP8774SA14.TR
双路/四路低噪声轨到轨CMOS运算放大器，支持单双电源供电，用于音频、工业和仪表仪器领域
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 四路低噪声轨到轨运算放大器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP8774SA14.TR
- 商品编号
- C52994635
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 2.18MHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 4.5V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 0.5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 4.4mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 4.4V~16V | |
| 双电源电压(Vee~Vcc) | 2.2V~8V；-8V~-2.2V | |
| 功能特性 | - |
商品概述
AiP8772和AiP8774分别是双路和四路轨到轨输出运算放大器，能够在单电源或双电源应用中增加动态响应范围，拥有低噪声和低输入失调电压等特性，主要应用于音频、工业和仪表仪器等领域。该器件具有高阻抗和低噪声，适用于压电转换器等高阻抗源的小信号处理。其微功耗水平使器件在手持监控和遥感设备领域应用广泛。芯片单电源或双电源的输出轨到轨特性成为模数转换器接口的理想选择。该电路具有更大的输出动态范围、更低的噪声电压和输入失调电压，这些良好的器件特性使之更好地应用在音频、工业和仪表仪器领域。
商品特性
- 低噪声：9nV/√Hz @ f = 1KHz
- 低输入偏置电流：1pA（典型值）
- 输出轨到轨
- 高增益带宽积：2.2MHz（典型值）
- 高压摆率：4.5V/μs（典型值）
- 低输入失调电压：300uV（典型值）
- 可支持单电源或双电源供电
- 封装形式：AiP8772: DIP8/SOP8/TSSOP8；AiP8774: DIP14/SOP14/TSSOP14
应用领域
- 音频
- 工业
- 仪表仪器
- 手持监控设备
- 遥感设备
- 模数转换器接口
