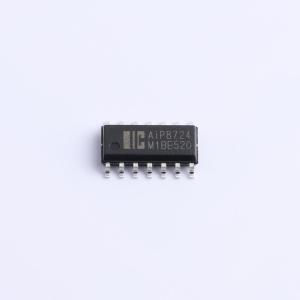

温馨提醒：图片仅供参考，商品以实物为准
AiP8724SA14.TR
输入输出轨到轨、低失调电压和电流噪声、宽信号带宽的运算放大器，部分型号带使能可实现低功耗待机模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 10MHz, 四通道低噪声轨到轨运算放大器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP8724SA14.TR
- 商品编号
- C52994638
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 7V/us | |
| 输入偏置电流(Ib) | 0.3pA | |
| 输入失调电流(Ios) | 0.3pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8.2nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 106dB | |
| 静态电流(Iq) | 1.3mA | |
| 输出电流 | 110mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.2V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
AiP8721、AiP8722、AiP8723、AiP8724和AiP8729是工作电源电压为5V、支持输入输出轨到轨操作的系列运算放大器，具备低失调电压、低输入电压、低电流噪声和宽信号带宽特性。AiP8721为单通道运放，AiP8722为双通道运放，AiP8724为四通道运放；AiP8723和AiP8729分别为带使能功能的单通道和双通道型号，可实现低功耗待机模式。电源范围：2.2V ~ 5.5V。增益带宽积：10MHz。电源电流：1.3 mA/ch。压摆率：7V/μs。噪声：8.2 nV/√Hz @ f = 1kHz。输入偏置电流：0.3 pA（典型值）。失调电压：1 mV（最大值）。封装形式：AiP8721提供SOT23-5、SOT353、SOP8、MSOP8封装；AiP8722提供SOP8、MSOP8、TSSOP8封装；AiP8723提供SOT23-6、SOP8封装；AiP8724提供SOP14、TSSOP14封装；AiP8729提供MSOP10封装。
