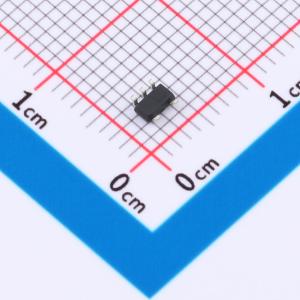

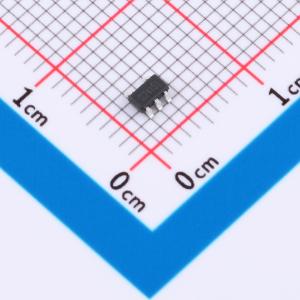

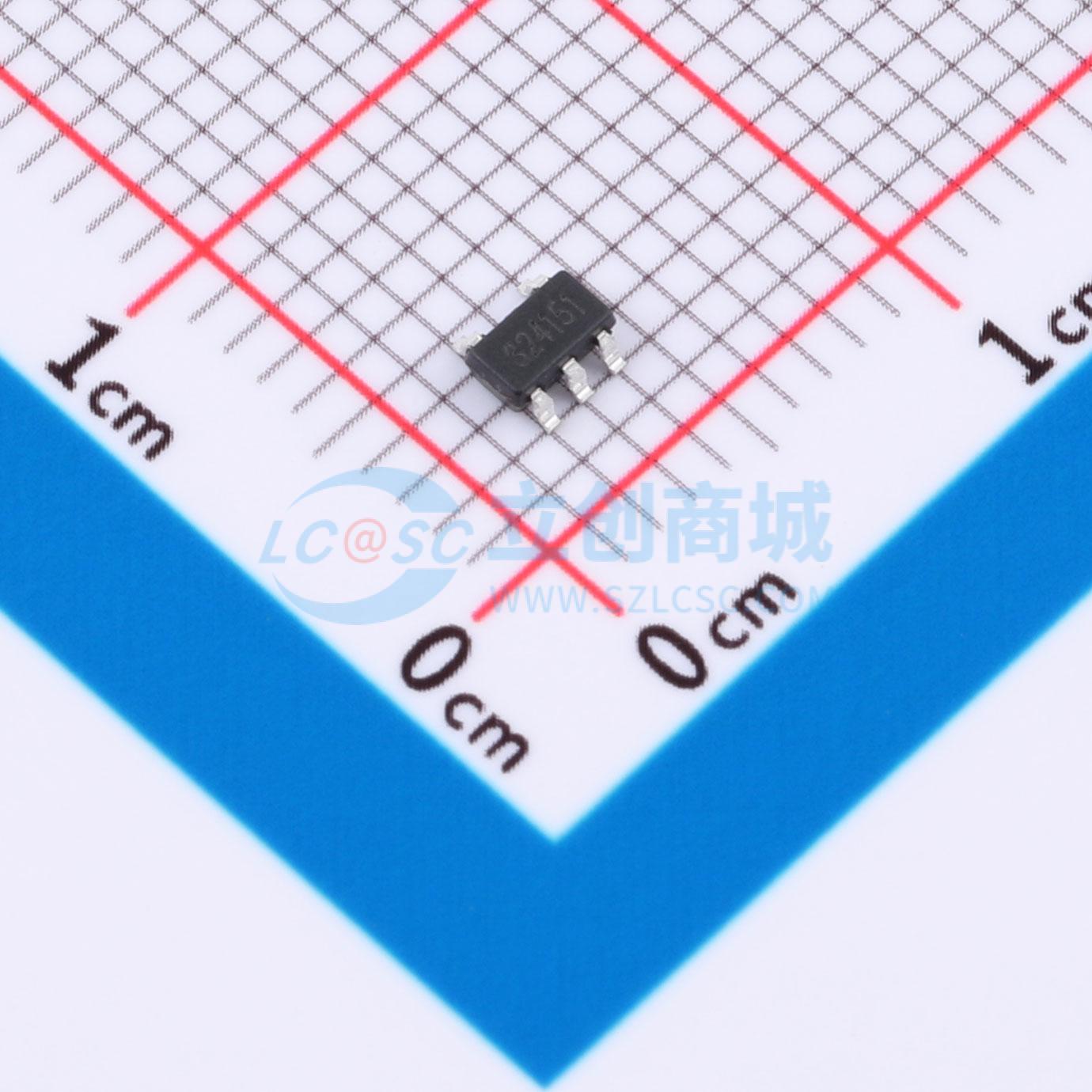

温馨提醒：图片仅供参考，商品以实物为准
AiP3241GB235.TR
微功耗推挽输出差分比较器，具有快速响应、低功耗、轨到轨输入、低偏移电压和高输出驱动电流等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道20ns微功耗推挽输出比较器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP3241GB235.TR
- 商品编号
- C52994649
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 1 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 1pA | |
| 传播延迟(tpd) | 24ns | |
| 滞后电压(Vhys) | 700uV | |
| 共模抑制比(CMRR) | 85dB |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 推挽 | |
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 320uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V | |
| 输入失调电压温漂(Vos TC) | 2.3uV/℃ | |
| 输入失调电流(Ios) | 1pA |
商品概述
AiP3241、AiP3241B、AiP3242 和 AiP3244 分别是单通道、双通道和四通道比较器电路，具备快速响应、低功耗、轨到轨输入、低偏移电压和高输出驱动电流等特性。该系列产品传输延时低至 24ns，输入共模范围为 -0.2V ~ VCC +0.2V，输入偏移电压低至 1mV，采用推挽输出，电源电压范围为 +2.7V ~ 5.5V，工作温度范围为 -40℃ ~ 125℃。提供多种封装形式：AiP3241 采用 SOT23-5 或 SOT353 封装；AiP3241B 采用 SOT23-5 封装；AiP3242 采用 SOP8 或 MSOP8 封装；AiP3244 采用 SOP14 或 TSSOP14 封装。该系列为推挽输出比较器，具有内部迟滞、低传输延时和低功耗的特点。其轨到轨输入电压范围和低电压单电源供电特性使其成为便携式设备的理想选择。比较器内部设计了 0.7mV 的迟滞，可有效防止因噪声或寄生反馈引起的振荡。迟滞通过产生两个不同的触发电压（一个对应输入电压上升，另一个对应下降）来实现，两个触发电压之差即为迟滞电压，其平均值则为失调电压。当输入电压相等时，迟滞有助于使一个输入迅速超越另一个，从而使系统远离可能发生振荡的区域。此外，还可通过外部电阻进一步增加迟滞和噪声裕量。电气特性测试条件为 Tamb = 25℃。
