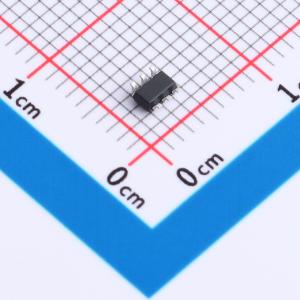

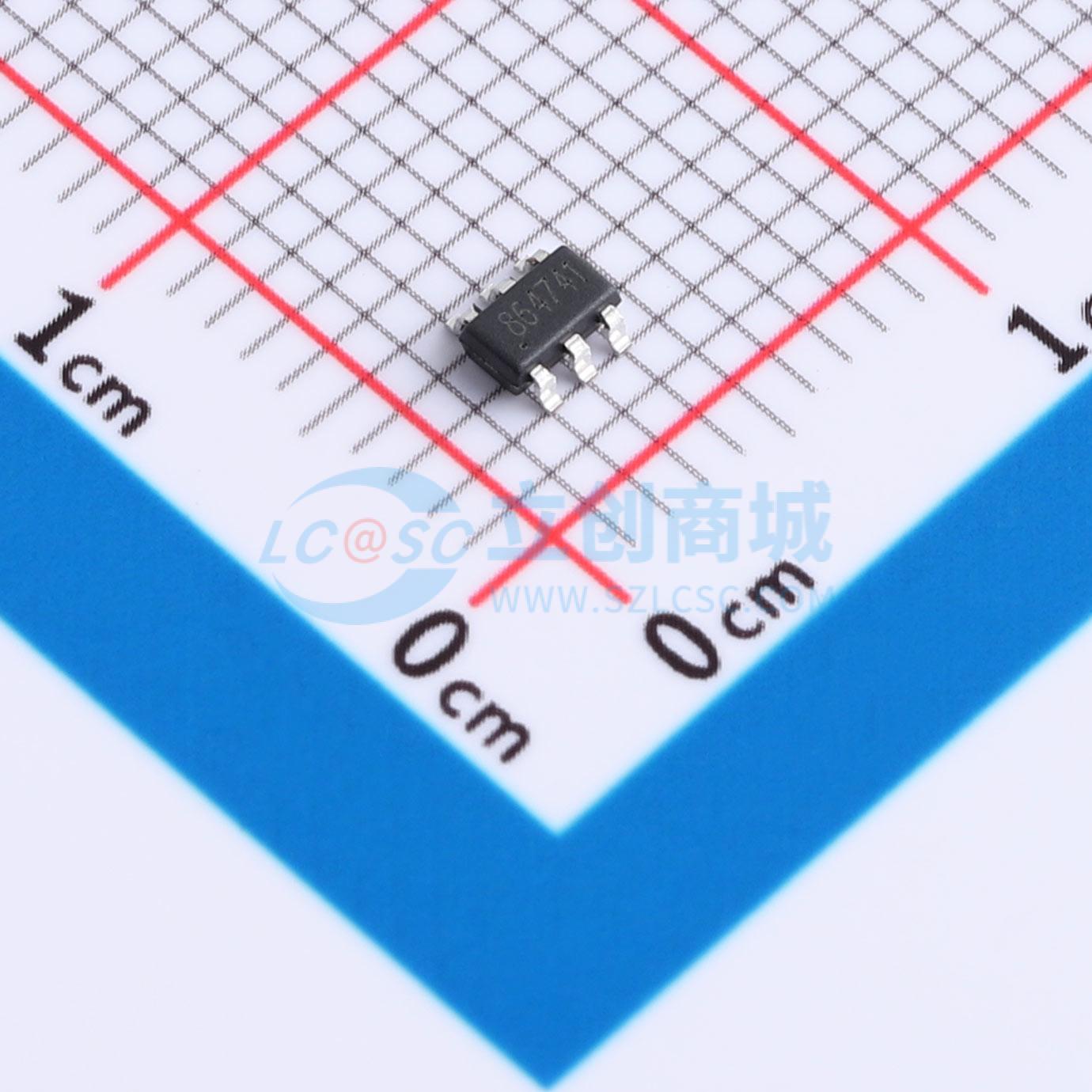

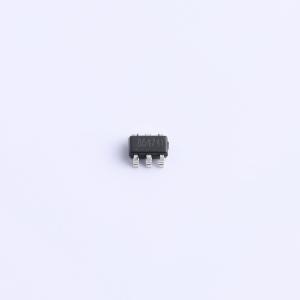

温馨提醒：图片仅供参考，商品以实物为准
AiP8647GB236.TR
纳安功耗轨到轨输入/输出运算放大器，适合低频应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道100kHz纳安功耗非单位增益带片选控制轨到轨运算放大器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP8647GB236.TR
- 商品编号
- C52994627
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 100kHz | |
| 输入失调电压(Vos) | 400uV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 压摆率(SR) | 19V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 210nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 640nA | |
| 输出电流 | 21mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.4V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 使能/关断功能；去补偿稳定 |
商品概述
AiP8645/6/7/8系列为微功耗轨到轨输入/输出运算放大器，其中AiP8645、AiP8646和AiP8648分别是不带关断控制引脚的单通道、双通道和四通道运放，AiP8647为带关断控制管脚的单通道运放。放大器增益带宽积为100kHz，在增益≥10时稳定，适合低频应用，如电池电流检测和传感器调节。芯片电源电压工作范围为1.4V~5.5V，工作温度范围-40℃~125℃。
商品特性
- 开环电压增益：92dB
- 增益带宽积：100kHz，增益≥10时稳定
- 转换速率：19V/ms
- 失调电压：≤2.5mV
- 噪声：210nV/√Hz
- 输出短路电流：>21mA
- 输入偏置电流：1pA
- 输入共模范围：VSS-0.1V~VCC+0.1V
- 供电范围：1.4V~5.5V
- 温度范围：-40℃~125℃
- 封装形式：AiP8645: SOT23-5/SOP8/MSOP8/DIP8；AiP8646: MSOP8/SOP8/DFN8/DIP8；AiP8647: SOT23-6/SOP8/MSOP8/DIP8；AiP8648: SOP14/TSSOP14/QFN16/DIP14
