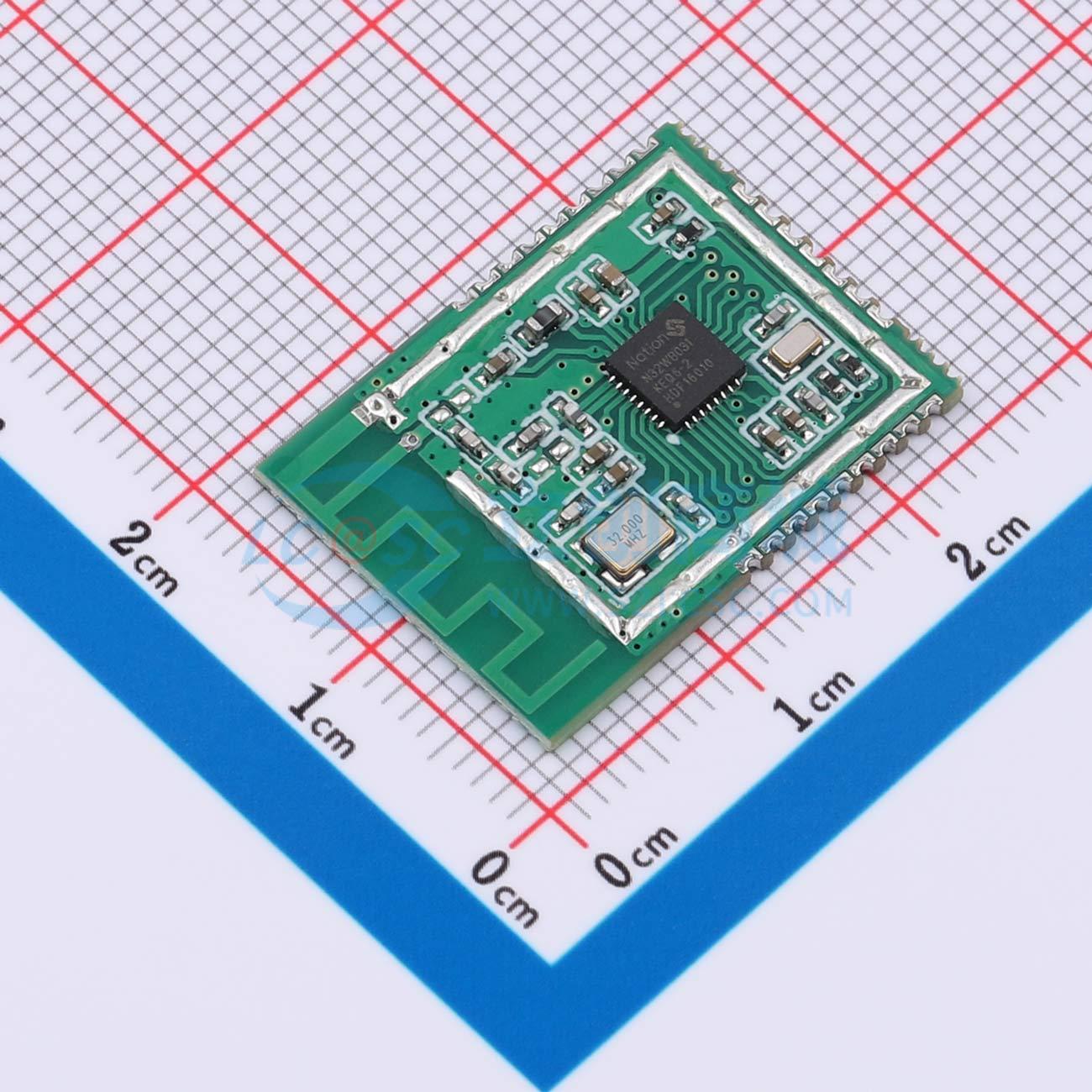

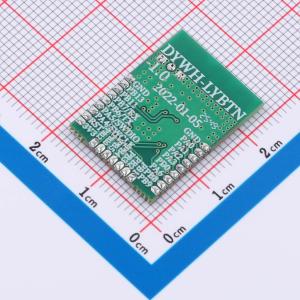

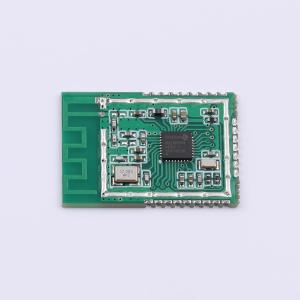

DYWH-LYBTN-1.0
高度集成的BLE5.1模块，用于2.4GHz ISM频段低速率、近距离无线通信，提供低功耗高性价比蓝牙传输应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品是一个高度集成的BLE5.1模块，可用来在2.4GHzISM频段内做低速率、近距离无线通信。模组基于N32WB03X蓝牙无线收发芯片，内部集成32位ARMCotex-M0处理器，最高工作主频64MHz，同时内置48kB RAM，512kB Flash，可以支持模拟或者数字外设。模块提供了低功耗高性价比的蓝牙传输应用。
- 品牌名称
- TONYU(东裕)
- 商品型号
- DYWH-LYBTN-1.0
- 商品编号
- C52975845
- 商品封装
- SMD
- 包装方式
- 袋装
- 商品毛重
- 6.456667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 蓝牙模块 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - |
商品概述
本产品是一款高度集成的BLE5.1模块，适用于在2.4GHz ISM频段内进行低速率、近距离无线通信。该模块基于N32WB03X蓝牙无线收发芯片，内部集成32位ARM Cortex-M0处理器，最高工作频率为64MHz，并内置48kB RAM和512kB Flash，可支持模拟或数字外设。模块提供了低功耗、高性价比的蓝牙传输解决方案。它集成了先进的BLE5.1射频收发器，符合蓝牙BLE5.1规范，可配置为标准1Mbps BLE模式、2Mbps增强BLE模式、125kbps BLE远程模式（S8）以及500kbps BLE远程模式（S2）。在BLE1M或2M模式下，支持接收信号强度指示（RSSI）、多角色（同时支持主从角色）、多连接以及数据包长度扩展功能。此外，还支持按键扫描（KEYSCAN）、内部RC振荡器（IRC）、10位1.33Msps ADC（可配置为16位16Ksps）、模拟麦克风输入、可编程增益放大器（PGA）、基本/通用/高级定时器、实时时钟（RTC）、窗口看门狗（WWDG）、独立看门狗（IWDG）、低功耗UART（LPUART）、通用同步异步收发器（USART）、串行外设接口（SPI）和I2C等外设。
商品特性
- 高度集成的BLE5.1模块，支持2.4GHz ISM频段通信。
- 基于N32WB03X芯片，集成32位ARM Cortex-M0处理器，主频最高64MHz。
- 内置48kB RAM和512kB Flash。
- 符合蓝牙BLE5.1规范，支持1Mbps、2Mbps、125kbps（S8）和500kbps（S2）多种模式。
- 支持接收信号强度指示（RSSI）、多角色（主/从）、多连接及数据包长度扩展。
- 集成丰富外设，包括按键扫描（KEYSCAN）、内部RC振荡器（IRC）、10位1.33Msps ADC（可配置为16位16Ksps）、模拟麦克风输入、可编程增益放大器（PGA）、多种定时器、实时时钟（RTC）、看门狗、LPUART、USART、SPI和I2C。
- 提供低功耗、高性价比的蓝牙传输应用方案。
