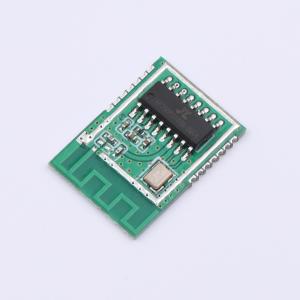

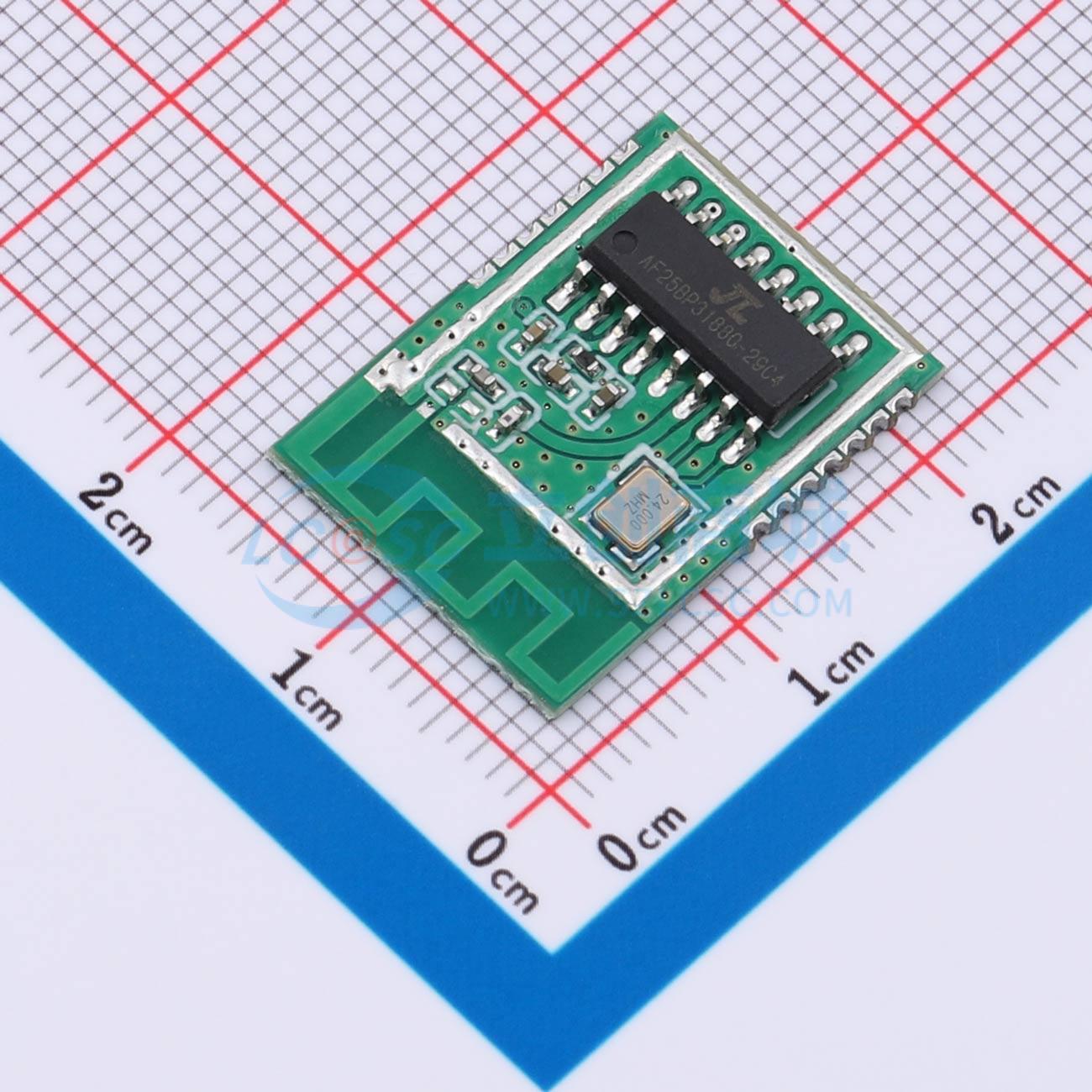

DYWH-LYAC6329C
低成本超低功耗蓝牙数传系统级SOC，支持多种蓝牙版本，具备低延时远距离数据传输能力，自带PMU模块和丰富外设接口，提供认证
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品所用芯片属于AC632N系列，是低成本超低功耗蓝牙数传系统级 SOC，本产品面向智能家居，物联网控制等无线 数传透传智能设备。芯片集成了 32 位 CPU 支持浮点与数学函数加速运算，并内置蓝牙调制解调器、 基带及模拟 RF 模块，支持蓝牙 V2.1/V4.2/V5.1 版本，支持超低功耗蓝牙广播、连接待机、组网传输等，具有低延时 远距离数据传输能力，满足智能控制、传感收集数据传输及处理要求。同时自带 PMU 模块提供多种低功耗工作模式，能使用 LDO 或 DCDC 供电模式，并可为锂电池充电； 此外还提供了 USB、按键 ADC、IIC、SPI、Q-decoder、MCPWM、LED CONTROL 等丰富的外设接口。
- 品牌名称
- TONYU(东裕)
- 商品型号
- DYWH-LYAC6329C
- 商品编号
- C52975838
- 商品封装
- SMD
- 包装方式
- 袋装
- 商品毛重
- 6.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 蓝牙模块 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | Mesh组网 |
商品概述
该芯片属于AC632N系列，是一款低成本、超低功耗的蓝牙数据传输系统级片上系统，面向智能家居、物联网控制等无线数据传输透传智能设备。芯片集成了32位CPU，支持浮点与数学函数加速运算，并内置蓝牙调制解调器、基带及模拟射频模块，支持蓝牙V2.1/V4.2/V5.1版本，支持超低功耗蓝牙广播、连接待机、组网传输等功能，具备低延迟、远距离的数据传输能力，满足智能控制、传感器数据采集传输及处理的要求。同时，芯片自带电源管理单元，提供多种低功耗工作模式，可使用低压差线性稳压器或直流-直流转换器供电，并可为锂电池充电。此外，还提供了USB、按键模数转换器、I²C、SPI、正交解码器、多通道脉宽调制、LED控制等丰富的外设接口。该芯片已获得完整的FCC与BQB认证，有助于客户降低产品开发中的认证成本。
商品特性
- 集成32位精简指令集计算核心CPU
- 包含73KB随机存取存储器、8KB指令缓存、1KB只读缓存
- 支持64个中断源和8个中断优先级
- 最高主频达96MHz
- 提供10个通用输入输出引脚，均可独立配置为输入或输出，支持独立上下拉选择，并均可用于外部唤醒或中断
- 集成一个全速USB On-The-Go控制器
- 包含四个支持捕获和脉宽调制模式的多功能32位定时器
- 提供三个支持直接内存访问的全双工高级串行口
- 提供三个支持主机和设备模式（带直接内存访问）的串行外设接口
- 提供一个支持主机和设备模式（带直接内存访问）的I²C接口
- 集成带闹钟和时基唤醒功能的实时时钟
- 包含用于电机驱动的16位脉宽调制发生器
- 集成六通道10位模数转换器
- 包含一个8电平低功耗检测器
- 内置电源管理单元，支持低功耗模式
- 支持看门狗功能
- 采用互补金属氧化物半导体工艺，单芯片完全集成射频和基带
- 兼容蓝牙规范
- 支持Mesh组网
- 符合V5.0+基本速率+增强数据速率+低功耗蓝牙规格
- 发射功率可达+8dbm
- 接收灵敏度为-92dbm
- 支持多种协议与配置文件，包括高级音频分发、音频/视频控制传输、音频/视频分发传输、音频/视频远程控制、免提、串行端口、安全管理、属性、通用访问、通用属性、射频通信、服务发现、逻辑链路控制和适配层协议等
- 低压差线性稳压器输入电压范围为4.5V至5.5V
- 电池电压范围为1.8V至4.5V
- 输入输出电源电压范围为1.8V至3.4V
- 工作温度范围为-40℃~85℃
- 存储温度范围为-65℃~150℃
- 采用SOP16封装
