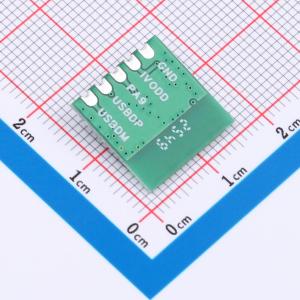

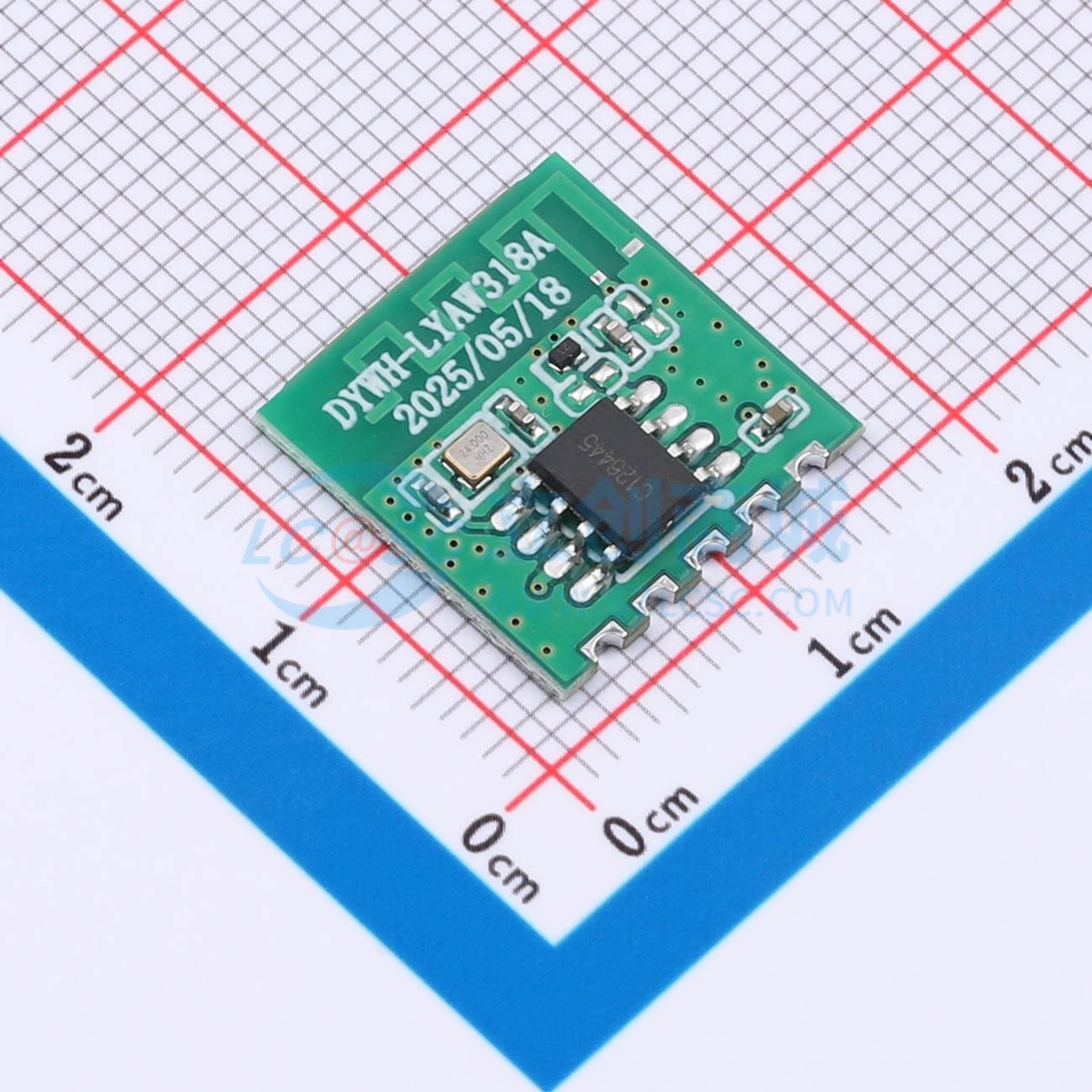

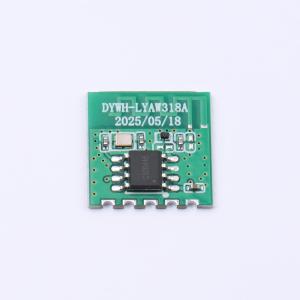

DYWH-LYAW318A
高性能低功耗蓝牙模块，集成32位CPU，支持长距离通信，外设资源丰富，适用于低功耗场景
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本产品选用了高性能低功耗蓝牙SoC芯片，集成32位160MHz CPU，支持I-cache及MPU功能，内置32KB SRAM与闪存，配备24MHz晶振。其蓝牙模块兼容BLE5.4与2.4GHz 专有协议，支持长距离通信，最大发射功率达8dBm，接收灵敏度最高达100dBm（BLE-S8 模式），适用于高精度低功耗场景。外设资源丰富，包含USB、UART、I²C、10 位ADC、多路PWM等接口，支持功能引脚重映射。电源管理覆盖1.8-3.6V宽电压输入，深睡眠模式电流低至2uA（外部唤醒），满足严苛能效需求。采用SOP8封装，工作温度覆盖-40℃至+105℃，广泛应用于蓝牙鼠标、非音频遥控器、自拍杆、电子价签及物联网设备，兼具高性能与高集成度优势。
- 品牌名称
- TONYU(东裕)
- 商品型号
- DYWH-LYAW318A
- 商品编号
- C52975842
- 商品封装
- SMD
- 包装方式
- 袋装
- 商品毛重
- 6.056667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 蓝牙模块 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 加密功能 |
商品概述
该产品采用高性能低功耗蓝牙SoC芯片，集成32位160MHz CPU，支持指令高速缓存及存储器保护单元功能，内置32KB SRAM与闪存，配备24MHz晶振。其蓝牙模块兼容BLE5.4与2.4GHz专有协议，支持长距离通信，最大发射功率达+8dBm，接收灵敏度最高达-100dBm（BLE-S8模式），适用于高精度低功耗场景。外设资源丰富，包含USB、UART、I²C、10位ADC、多路PWM等接口，支持功能引脚重映射。电源管理覆盖1.8~3.6V宽电压输入，深睡眠模式电流低至2μA（外部唤醒），满足严苛能效需求。采用SOP8封装，工作温度覆盖-40℃ ~ +105℃，广泛应用于蓝牙鼠标、非音频遥控器、自拍杆、电子价签及物联网设备，兼具高性能与高集成度优势。
商品特性
- 32位CPU@160MHz，支持数学运算/AES128加密
- 指令高速缓存
- 支持EMU调试接口
- 片上SRAM 32KB
- 存储器保护单元
- UDMA数据传输引擎
- 内置Flash存储器
- 24MHz晶体振荡器
- 低抖动低功耗RC振荡器
- 内部PLL锁相环
- BLE5.4 + 2.4GHz专用协议
- 支持AoA方位测量发射机
- 支持BLE长距离通信
- 最大发射功率 +8dBm
- 接收灵敏度：BLE 1Mbps模式 -92dBm，BLE 2Mbps模式 -89dBm，BLE S2编码模式 -95dBm，BLE S8远距模式 -100dBm
- 全速USB2.0接口
- 4×32位多功能定时器
- 红外收发模块
- UART串口
- I²C主从控制器
- 正交解码器
- 3×电机控制PWM
- 2×LED调光控制器
- 10位3通道ADC
- 2×可重映射GPIO
- 集成温度传感器
- 宽电压输入范围VPWR 2.7V~5.5V，IOVDD 1.8V~3.6V
- 深度睡眠模式（IOVDD=3.0V）：LDO供电软关机低至1~2μA，32kHz RC振荡器+唤醒电流1.37μA
- SOP8封装
- 工作温度：标准范围-20℃ ~ +85℃，延伸范围-40℃ ~ +105℃
- 储存温度 -65℃ ~ +150℃
应用领域
- 计算机外设
- 非音频类遥控设备
- 自拍杆/翻页器
- 自适应USB设备
- BLE智能模块
