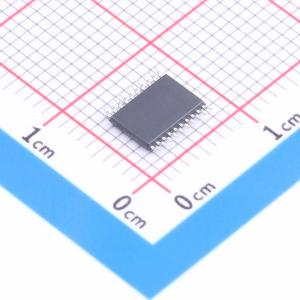

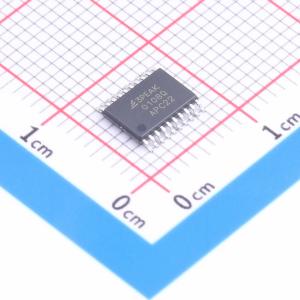

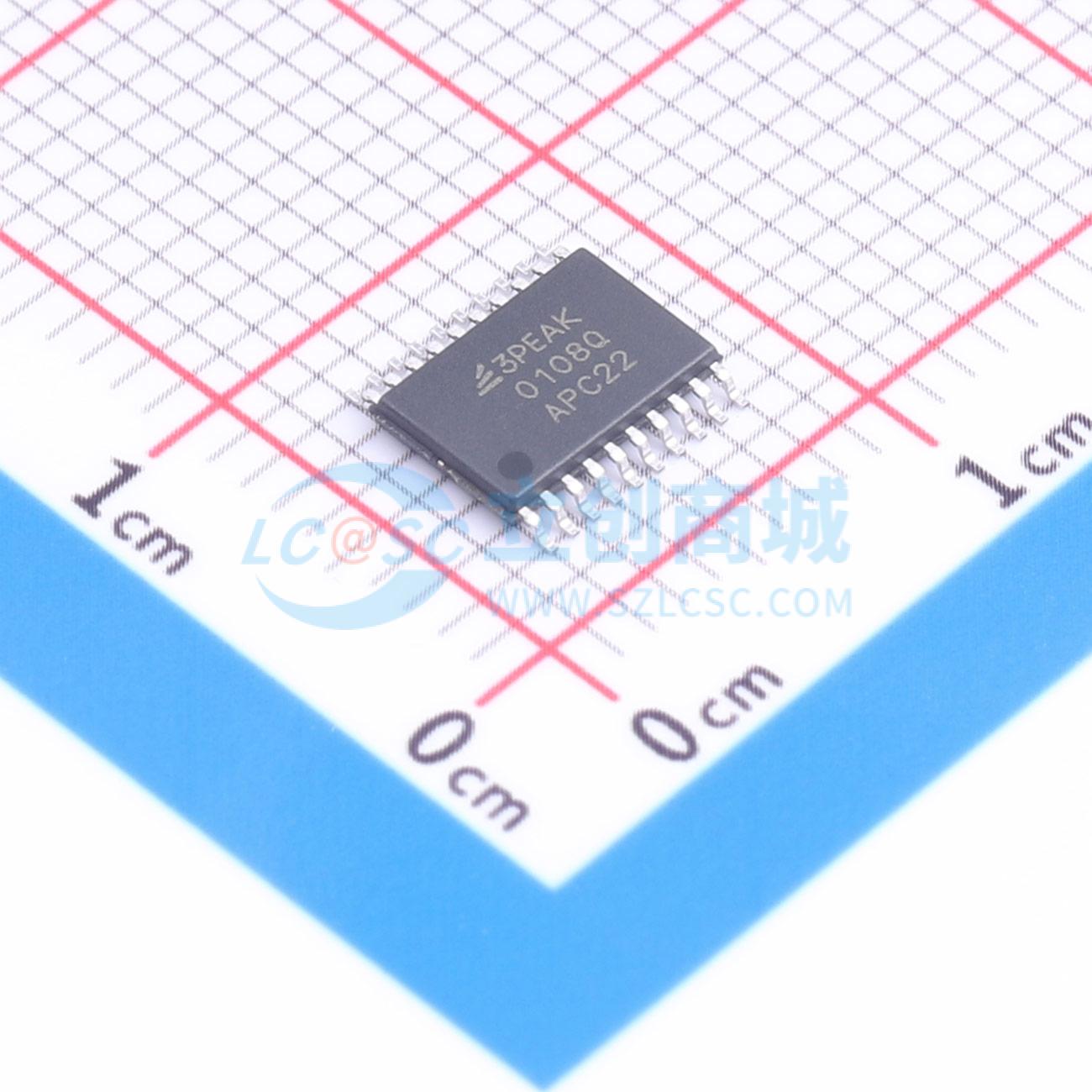

TPT20108Q-TS4R-S
TPT20108Q-TS4R-S
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT20108Q-TS4R-S
- 商品编号
- C52975826
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 输出使能高阻 |
商品概述
TPT20108Q器件是一款8位电平转换器，配备使能（OE）输入，可在1.65V至3.6V（VCCA）和1.65V至5.5V（VCCB）的电压范围内工作。VCCA必须小于或等于VCCB。该器件支持1.8V、2.5V、3.3V和5V电压之间的双向电平转换。A1~8输入/输出端口与B1~8输入/输出端口相连，实现端口间的双向数据流。当OE为低电平时，转换开关关闭，A端口与B端口之间呈现高阻抗状态，实现两侧电气隔离。OE输入电路内部连接至VCCA。该8位双向缓冲器可隔离电容，允许器件任一侧支持15pF负载，在3.3V VCCA和5V VCCB供电下，推挽模式支持100 Mbps速率，开漏模式支持1.2 Mbps速率。TPT20108Q采用TSSOP20封装，工作温度范围为-40℃至+125℃。
商品特性
- 8位双向电平转换
- 支持开漏和推挽输出
- 最大数据速率（VCCA = 3.3V， VCCB = 5V）：推挽模式100 Mbps，开漏模式1.2 Mbps
- 电压电平转换范围：VCCA：1.65 V 至 3.6 V；VCCB：1.65 V 至 5.5 V
- OE使能引脚兼容5V电平
- 当OE为低电平时，A1~8和B1~8引脚呈高阻抗状态
- VCC隔离特性：任一VCC输入接地时，所有输出均进入高阻抗状态
- IOFF支持部分掉电模式
- VCCA与VCCB无需特定的上电顺序
- ESD保护：A端口±4000-V人体放电模型；B端口±8000-V人体放电模型；B端口±4000-V IEC 61000-4-2接触放电；1500-V带电器件模型
- 符合AEC Q100汽车级1级标准
应用领域
- GPIO、UART、I²C、MDIO、PMBus、SMBus、SDIO及其他接口
- 车身电子/照明
- 动力总成/底盘
- 信息娱乐/仪表盘
- 高级驾驶辅助系统/安全系统
