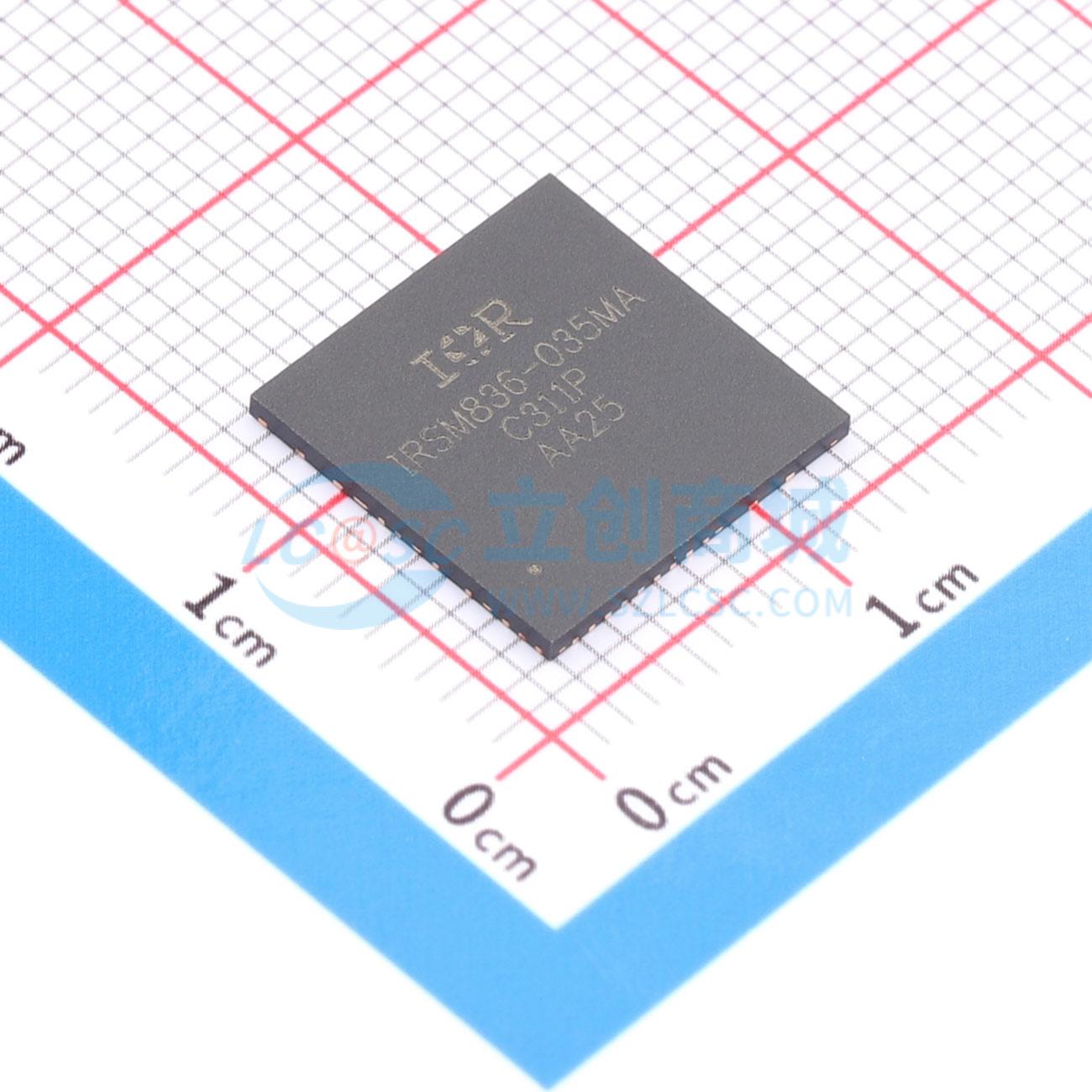

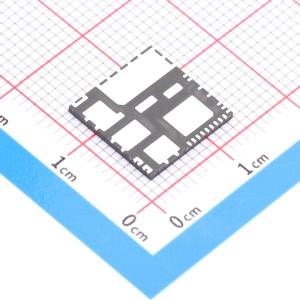

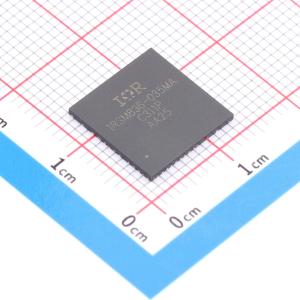

IRSM836-035MATR
3A,500V 小型家电电机驱动用集成功率模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款3A、500V的集成功率模块（IPM），专为先进的家电电机驱动应用而设计，如节能风扇和泵。提供了一个极其紧凑、高性能的交流电机驱动器，采用隔离封装。结合了低RDS(on)沟槽MOSFET技术和行业基准的三相高压、耐用驱动器，采用小型PQFN封装。尺寸仅为12×12mm，具有集成自举功能，其紧凑的表面贴装封装适用于空间受限的应用。集成过流保护、故障报告和欠压锁定功能，提供高水平的保护和故障安全操作，无需散热片即可工作。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRSM836-035MATR
- 商品编号
- C538425
- 商品封装
- PQFN-36L-EP(12x12)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 1.85Ω | |
| 工作电压 | 11.5V~18.5V | |
| 高侧偏置电压(Vbs) | - |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 20kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 36W | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | 12mm | |
| 宽度 | 12mm | |
| 功能特性 | 过流保护；欠压锁定带迟滞；故障自动重启功能；带使能 |
商品概述
IRSM836 - 035MA是一款3A、500V的集成功率模块（IPM），专为先进家电电机驱动应用而设计，如节能风扇和泵。该技术在隔离封装中提供了极为紧凑、高性能的交流电机驱动器。这款先进的IPM在小型PQFN封装中结合了低RDS(on)沟槽MOSFET技术和行业标杆的三相高压耐用驱动器。该表面贴装封装尺寸仅为12x12mm，具备集成自举功能，其紧凑的占位面积使其适用于空间受限的应用。集成过流保护、故障报告和欠压锁定功能提供了高水平的保护和故障安全操作。IRSM836 - 035MA无需散热片即可工作。
商品特性
- 集成栅极驱动器和自举功能
- 用于桥臂分流电流检测的开源设计
- 保护关断引脚
- 低RDS(on)沟槽FREDFET
- 所有通道的欠压锁定
- 所有通道的匹配传播延迟
- 针对损耗和EMI权衡优化的dV/dt
- 3.3V施密特触发高电平有效输入逻辑
- 防止直通传导逻辑
- 电机功率范围可达约110W，无需散热片
- 最小隔离电压1500VRMS
- 所有产品型号均为无铅产品
应用领域
- 先进家电电机驱动应用，如节能风扇和泵
