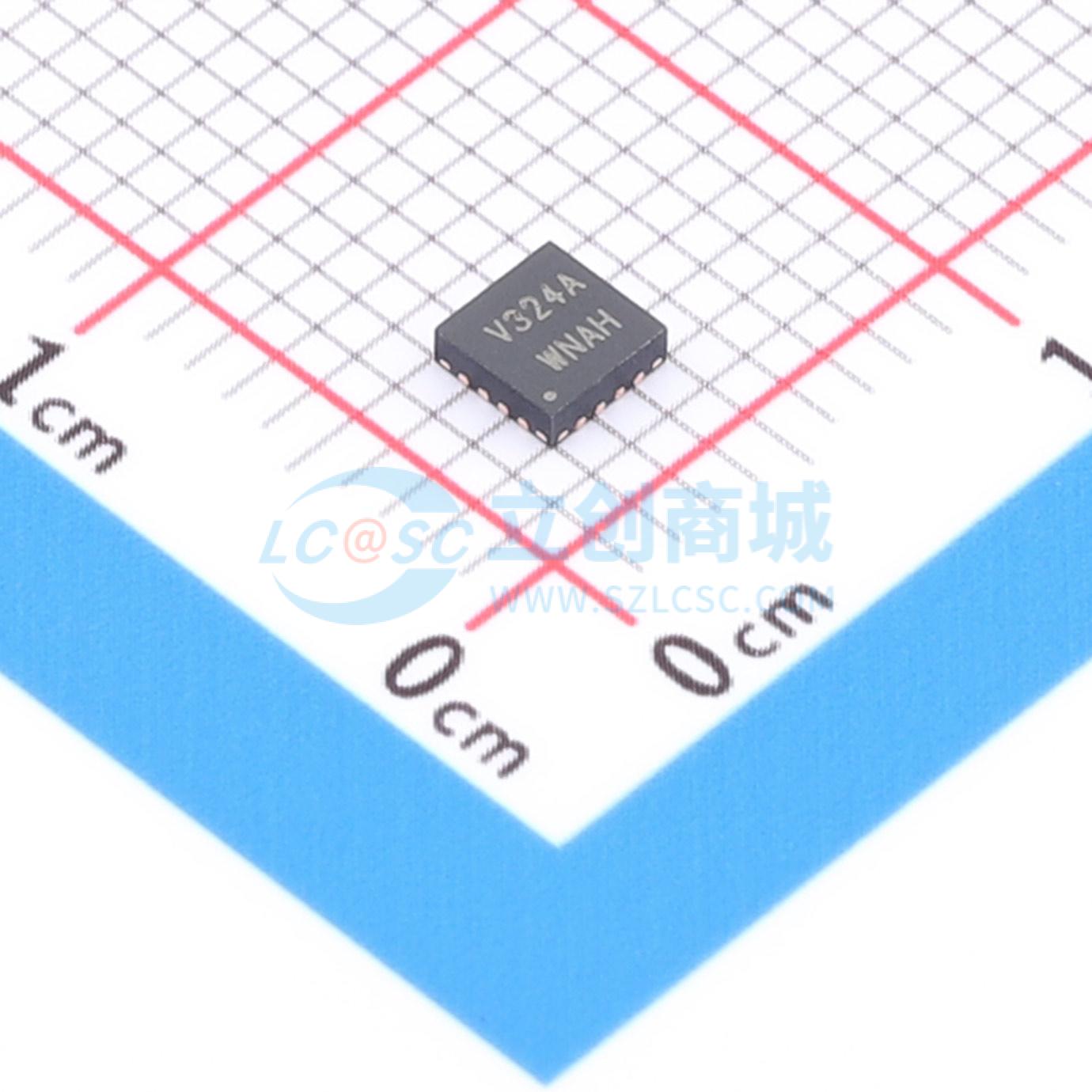

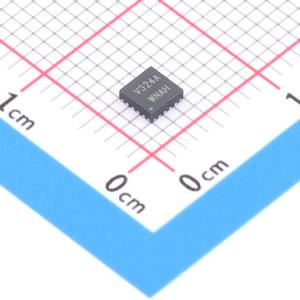

温馨提醒：图片仅供参考，商品以实物为准
LMV324AILQ/TR-HG
单通道、双通道和四通道通用型CMOS运算放大器，具备轨到轨输入输出和低静态电流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- General Purpose 1.2MHz, RRIO, 1.8V CMOS Amplifiers
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LMV324AILQ/TR-HG
- 商品编号
- C52953097
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.116044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 700uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 静态电流(Iq) | 85uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMV321AI/LMV358AI/LMV324AI 系列单通道、双通道和四通道运算放大器专为通用型成本敏感型系统和应用而设计。该系列具备轨到轨输入和输出摆幅、低静态电流（典型值 85 μA）、宽带宽（1.2 MHz）和低噪声（1 kHz 下为 30 nV/√Hz），使其在需要成本与性能良好平衡的各种电池供电应用中极具吸引力，例如音频输出、消费电子、烟雾探测器、便携式医疗设备和白色家电。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。该系列放大器稳健的设计为电路设计者提供了易用性：单位增益稳定，可驱动高达 500 pF 的容性负载，集成了射频/电磁干扰抑制滤波器，过驱条件下无相位反转，以及高静电放电保护（5 kV HBM）。LMV321AI/LMV358AI/LMV324AI 放大器针对低至 +1.8 V（±0.9 V）至高至 +5.5 V（±2.75 V）的电压工作以及 -40 °C 至 +125 °C 的扩展温度范围进行了优化。LMV321AI（单通道）提供 SOT23-5 和 SC70-5 封装。LMV358AI（双通道）提供 SOP-8、DIP-8、TSSOP-8、DFN-8、SOT23-8 和 MSOP-8 封装。四通道 LMV324AI 提供 DIP-14、SOP-14、TSSOP-14、QSOP-16 和 QFN-16 封装。
商品特性
- 适用于成本敏感型系统的通用型放大器
- 单位增益稳定，增益带宽积为 1.2 MHz
- 微功耗：每个放大器电源电流为 85 μA
- 低输入失调电压：最大值 ±3.0 mV
- 低噪声：1 kHz 下为 30 nV/√Hz
- 单电源电压范围：1.8 V 至 5.5 V
- 轨到轨输入和输出
- 内部射频/电磁干扰滤波器
- 扩展温度范围：-40 °C 至 +125 °C
应用领域
- 消费电子
- 工业应用
- 医疗设备
- 笔记本设备
- 音频输出
- 无线传感器
- 传感器信号调理
