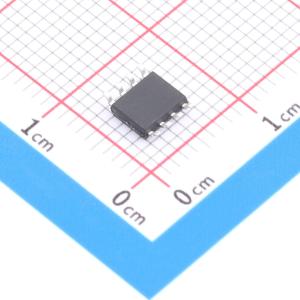

温馨提醒：图片仅供参考，商品以实物为准
D8052F
CMOS轨到轨输出电压反馈运算放大器，低成本、高速、低失真、快速建立
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- D8052（双路）是轨到轨输出电压反馈放大器，具有使用方便和低成本的特点。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D8052F
- 商品编号
- C52953122

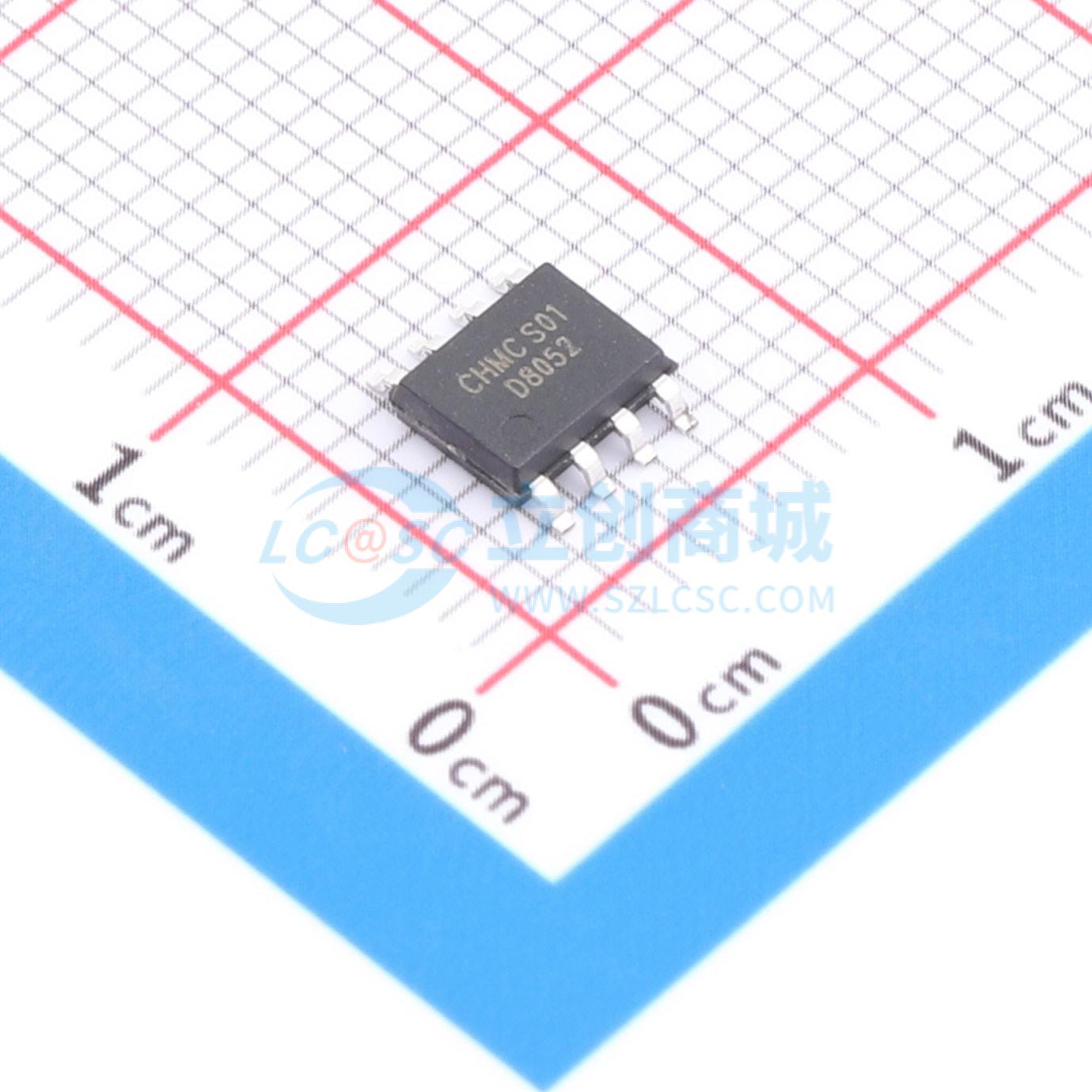

- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 1.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 250MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 4.4uV/℃ | |
| 压摆率(SR) | 130V/us | |
| 输入偏置电流(Ib) | 6pA | |
| 输入失调电流(Ios) | 2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8.1nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 2.3mA | |
| 输出电流 | 130mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
D8051/3（单通道）、D8052（双通道）和D8054（四通道）是轨到轨输出电压反馈放大器，具有易用性和低成本的特点。它们具备通常见于电流反馈放大器的带宽和压摆率。所有型号均具有宽广的输入共模电压范围和输出电压摆幅，使其易于在低至2.5V的单电源下工作。尽管成本低廉，D8051系列仍提供了优异的整体性能。它们在G = +1时提供高达250MHz的带宽，在G = +2时提供高达37MHz的0.1dB平坦度，并且典型功耗低至每个放大器2.3mA。D8051系列的低失真和快速建立时间使其成为缓冲高速模数转换器或数模转换器的理想选择。D8053具有掉电禁用功能，可将电源电流降低至75μA。这些特性使得D8053非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。所有型号均规定在扩展的-40°C至+125°C温度范围内工作。D8051（单通道）提供SOT23-5和SOP8封装。D8052（双通道）提供SOP8和TSSOP8封装。D8053（单通道）提供SOT23-6封装。D8054（四通道）提供SOP14和TSSOP14封装。
商品特性
- 低成本
- 轨到轨输入和输出：典型失调电压为2mV
- 高速：G = +1时-3dB带宽为250MHz
- 压摆率为130V/μs
- 建立时间至0.1%（2V阶跃）为58ns
- 输入电压范围：VS = 5V时为-0.2V至+3.8V
- 优异的视频规格（RL = 150Ω, G = +2）：增益平坦度0.1dB至37MHz，差分增益0.03%，差分相位0.08度
- 低功耗：典型电源电流为每个放大器2.3mA
- 禁用时（仅D8053）每个放大器电流为75μA
- 封装类型：SOT23-5、SOT23-6、SOP8、SOP14、TSSOP14、TSSOP8
应用领域
- 成像
- 手机
- 基站
- 滤波器
- 模数转换器驱动器
