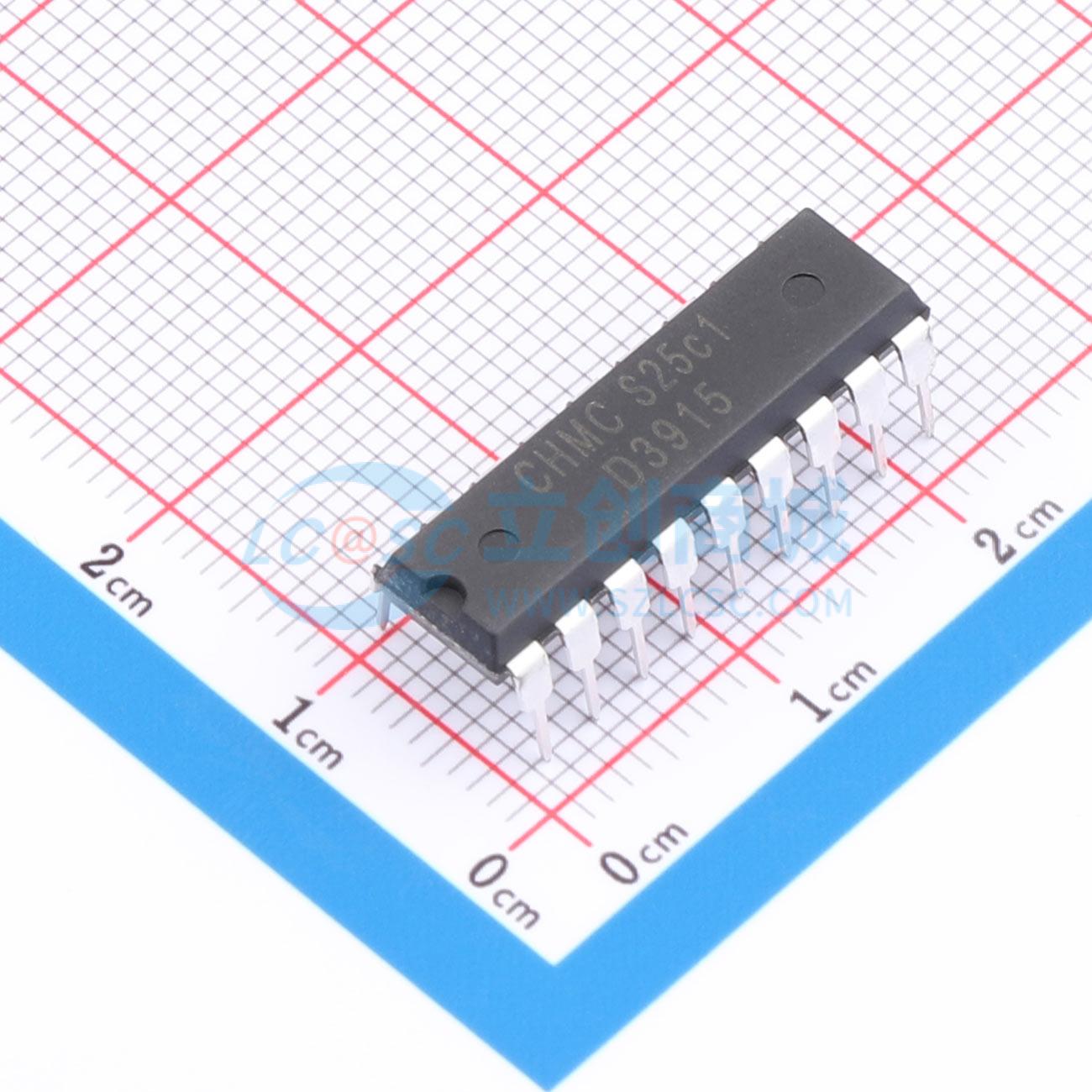

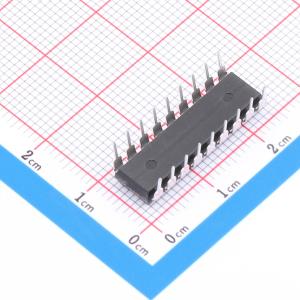

D3915

可驱动LED、LCD或真空荧光显示器的对数模拟显示驱动器，具备条形或点状显示模式，可扩展显示范围

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: D3915是一款单片集成芯片，可检测模拟电压并驱动十个LED、LCD或真空荧光显示屏，提供3dB/步的对数模拟显示。
品牌名称: Silicore(芯谷)
商品型号: D3915
商品编号: C52953130
商品封装: DIP-18
包装方式: 管装
商品毛重: 2.65克(g)

商品参数

商品概述

D3915 是一款单片集成电路，可检测模拟电压电平并驱动十个 LED、LCD 或真空荧光显示器，提供对数 3dB/步长的模拟显示。一个引脚可将显示模式从条形图更改为移动点显示。LED 驱动电流可调节和编程，无需限流电阻。整个显示系统可在低至 3V 或高达 25V 的单电源下工作。该 IC 包含一个可调电压基准和一个精确的十级分压器。高阻抗输入缓冲器可接受低至地电位、高至正电源电压 1.5V 以内的信号。此外，它无需保护即可承受 ±35V 的输入。输入缓冲器驱动十个独立的比较器，这些比较器参考精密分压器。精度通常优于 1dB。D3915 的 3 dB/步长显示适用于具有宽动态范围的信号，例如音频电平、功率、光强度或振动。音频应用包括平均或峰值电平指示器、功率计和射频信号强度计。用 LED 条形图替代传统仪表，可实现响应更快、更坚固、高可见度的显示，同时保留了模拟显示易于解读的优点。D3915 非常易于应用。一个 1.2V 满量程仪表仅需一个电阻和十个 LED。再增加一个电阻即可将满量程编程在 1.2V 至 12V 之间的任意值，且与电源电压无关。使用单个电位器即可轻松控制 LED 亮度。D3915 用途非常广泛。其输出可驱动 LCD、真空荧光灯、白炽灯泡以及任何颜色的 LED。多个器件可级联以形成 60 或 90dB 范围的点或条模式显示。D3915 也可与 D3914 级联以实现线性/对数显示，或与 D3916 级联以实现扩展范围的 VU 表。D3915 采用 DIP18 封装。

商品特性

可驱动 LED、LCD 或真空荧光显示器
条形或点状显示模式可由用户外部选择
可扩展至 90 dB 的显示范围
内部电压基准范围 1.2V 至 12V
单电源工作电压范围 3V 至 25V
输入可低至地电位工作
输出电流可编程，范围 1mA 至 30mA
3dB/步长，30dB 范围
输入可承受 ±35V 电压而不会损坏或产生错误输出
输出为电流调节、集电极开路
可直接驱动 TTL 或 CMOS 逻辑
内部十级分压器为浮置式，可参考宽范围的电压

应用领域

音频电平指示器
功率计
射频信号强度计
光强度测量
振动监测

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~25V
	开关频率	-
	通道数	10
	输出电压	-
	输出电流	30mA

	属性	参数值
	调光	-
	功能特性	过压保护(OVP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-
	开关管(内置/外置)	-
	恒流精度	-
