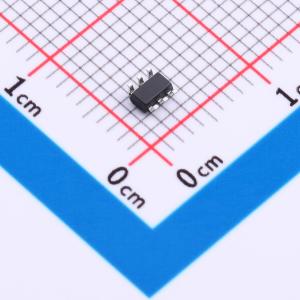

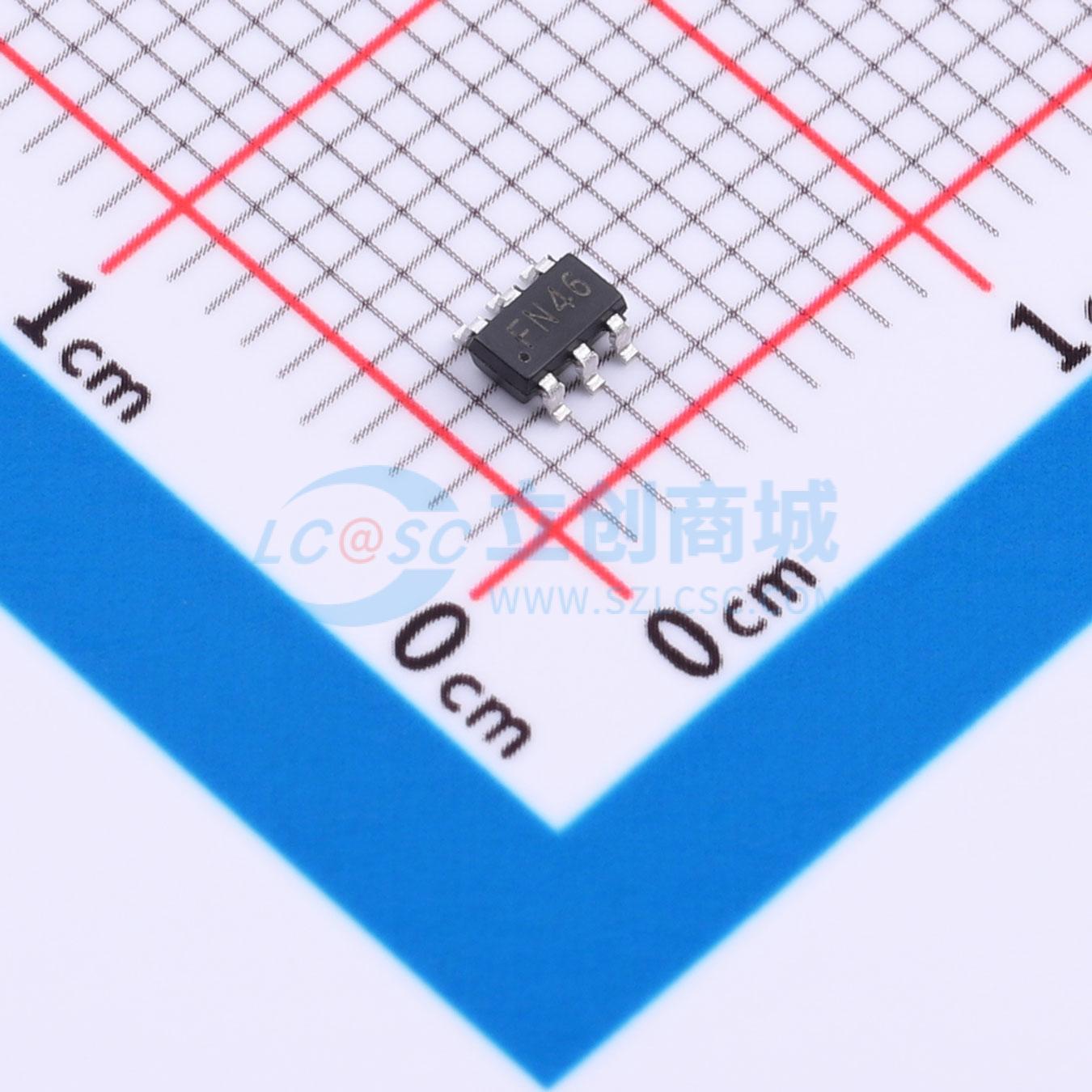

温馨提醒：图片仅供参考，商品以实物为准

AiP8181A2GB236.TR

宽带宽、零漂移、双向电流检测放大器，适用于电池监控、电源管理、过流检测等，轨对轨输出

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: I-CORE(中微爱芯)
商品型号: AiP8181A2GB236.TR
商品编号: C52953036
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

	属性	参数值
	商品目录	电流感应放大器
	放大器数	-
	共模电压	-200mV~30V
	增益	50V/V
	带宽(-3db)	210kHz
	输入偏置电流(Ib)	6uA；75uA
	输入失调电压(Vos)	150uV；500uV
	工作温度	-40℃~+125℃
	差分电压	±30V

	属性	参数值
	单电源电压	2.7V~5.5V
	双电源电压(Vee~Vcc)	-
	静态电流(Iq)	175uA
	输出电流	8mA
	输入失调电压温漂(Vos TC)	1uV/℃
	压摆率(SR)	4V/us
	共模抑制比(CMRR)	100dB
	输入电压噪声密度(eN)	40nV/√Hz@1kHz
	功能特性	双向检测；零漂移/自动稳零

商品概述

AiP8181与AiP8180是宽带宽、零漂移、双向电流检测放大器。该电路可在-0.2V~30V共模电压下感应分流电阻器上的电压降。电路集成有一个匹配的电阻器增益网络，具有四个固定增益选项：20 V/V、50 V/V、100 V/V与200 V/V。电路由2.7V至5.5V的单个电源供电，最大电源电流为260μA。

商品特性

轨对轨输出
失调电压：±150μV（最大值），VCM=0V；±500μV（最大值），VCM=12V
增益误差：±1%（最大值）
失调漂移：1μV/℃（最大值）
增益漂移：20ppm/℃（最大值）
输出电压增益：20V/V、50V/V、100V/V、200V/V
高带宽：350kHz
封装形式：SOT23-6（AiP8181）、SOT23-5（AiP8180）

应用领域

电池监控
电源管理
过流检测
