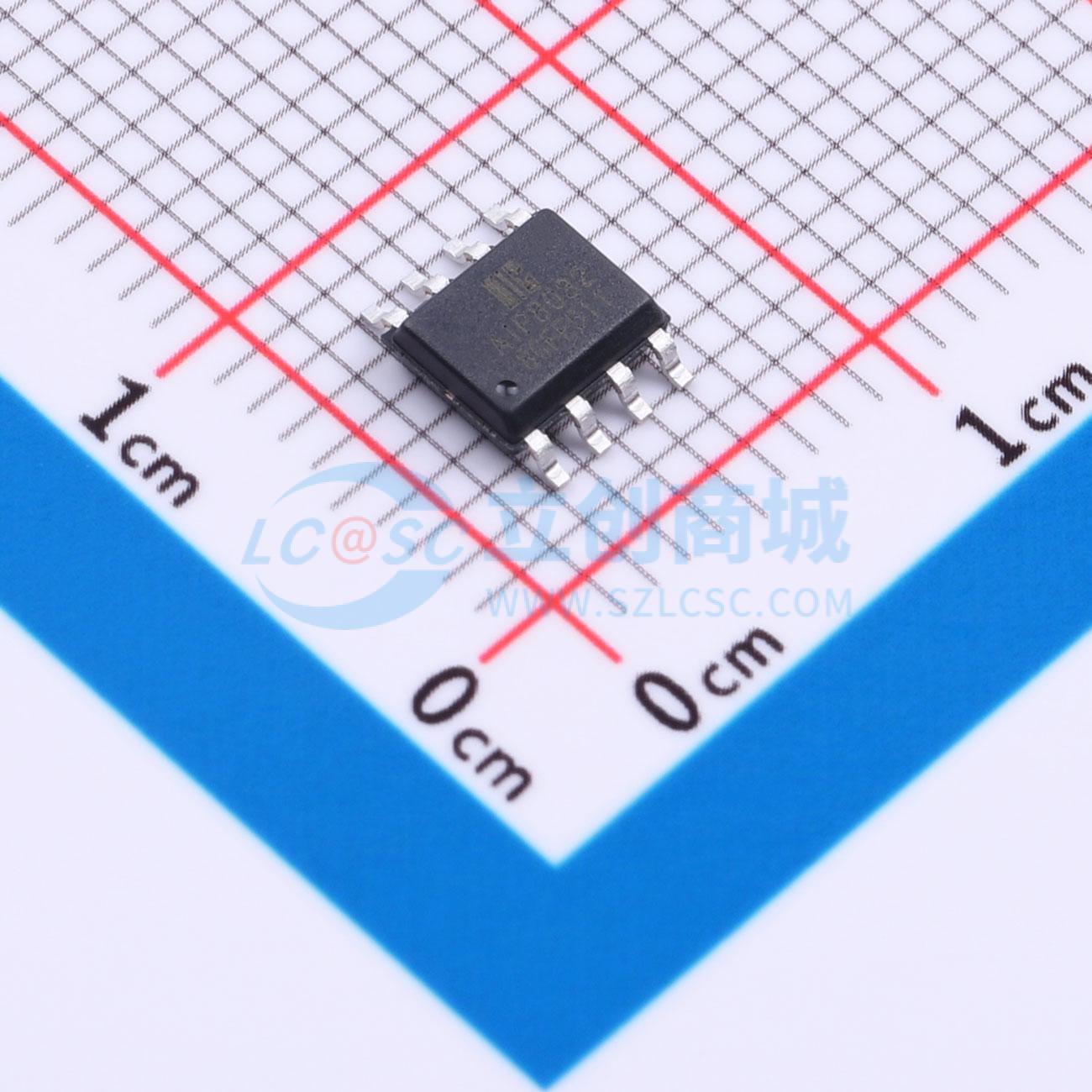

温馨提醒：图片仅供参考，商品以实物为准

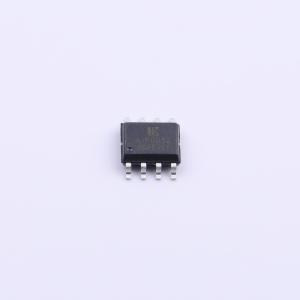

AiP8032SA8.TR
轨到轨输入/输出运算放大器，适用于滤波器、音频和视频处理等领域
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP8032SA8.TR
- 商品编号
- C52953050
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 50MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 68V/us | |
| 输入偏置电流(Ib) | 3pA | |
| 输入失调电流(Ios) | 3pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 9.5nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 2.4mA | |
| 输出电流 | 185mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.25V~2.75V；-2.75V~-1.25V | |
| 功能特性 | - |
商品概述
AiP803X系列电路是一款轨到轨输入/输出运算放大器，该系列包括不带关断控制管脚的单通道、双通道和四通道运放，以及带关断控制管脚的单通道和双通道运放。该系列电路主要应用于滤波器、音频和视频处理、数据采集、测试设备等领域。它是一款CMOS轨到轨输入/输出运算放大器，具有50MHz增益带宽积、68V/us的转换速率和单位增益稳定等特点，可作为+1V/V电压跟随器使用，电源电压范围为+2.5V~+5.5V（±1.25V~±2.75V）。
商品特性
- 工作电源：2.5V~5.5V
- 单位增益带宽：100MHz
- 增益带宽积：50MHz
- 转换速率：68V/us
- 低失调电压：≤2mV
- 低噪声：8nV/√Hz
- 轨到轨输入/输出
- 高输出短路电流：>50mA
- 优秀的视频性能
- 低输入偏置电流：3pA
- 热关断
应用领域
- 滤波器
- 音频和视频处理
- 数据采集
- 测试设备
