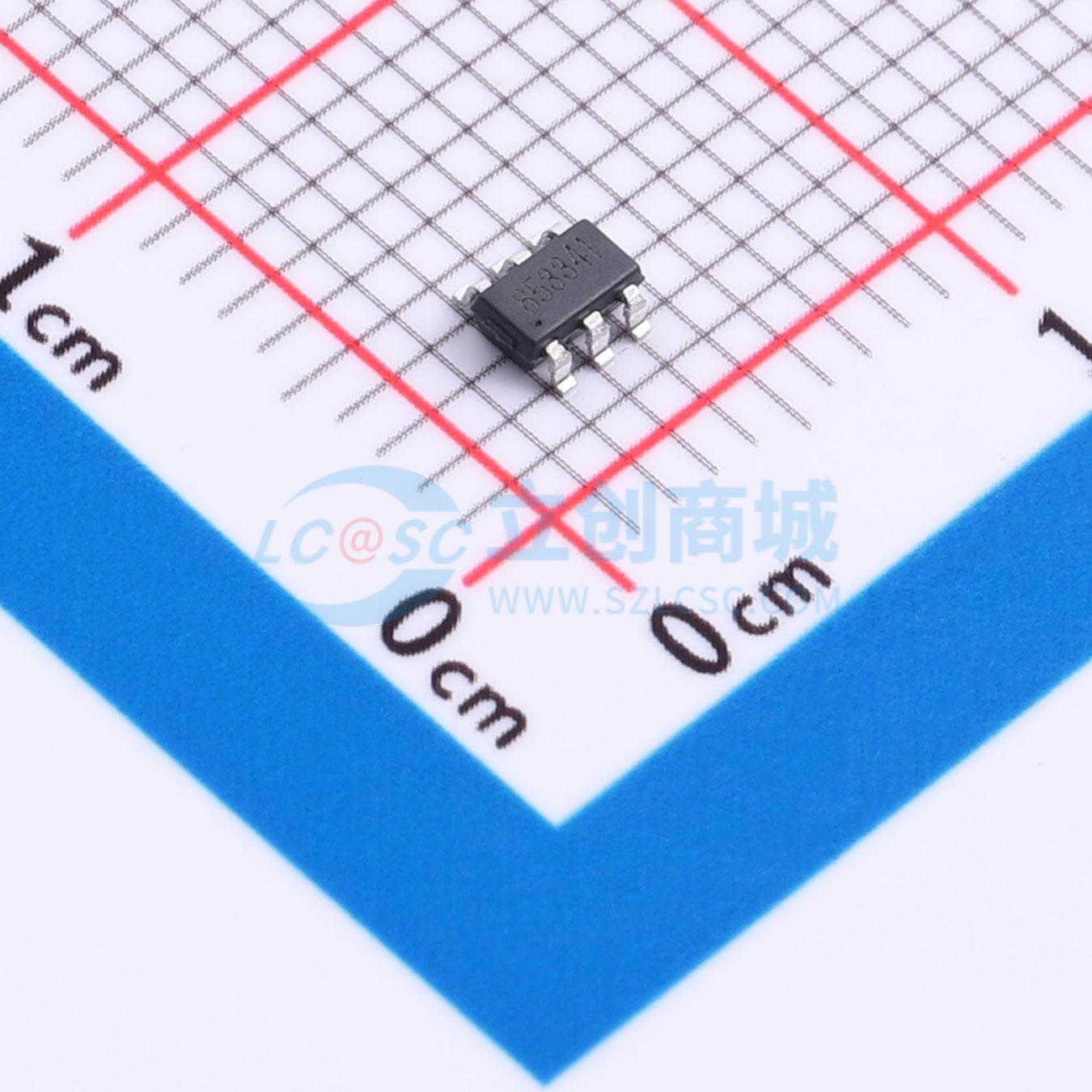

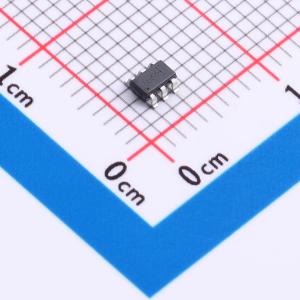

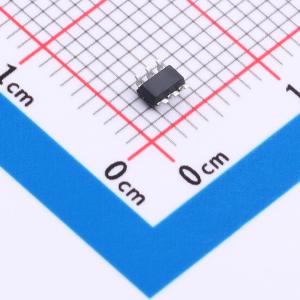

温馨提醒：图片仅供参考，商品以实物为准
AiP8533GB236.TR
输入输出轨到轨、斩波调制的超低失调、零漂移、低噪声运算放大器，部分型号带使能可实现低功耗待机模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP8533GB236.TR
- 商品编号
- C52953059
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 2.4V~5.5V | |
| 输入失调电压(Vos) | 1uV | |
| 输入失调电压温漂(Vos TC) | 8nV/℃ | |
| 增益带宽积(GBW) | 300kHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.13V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 130dB | |
| 输入电压噪声密度(eN) | 55nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 100pA | |
| 输出电流 | 60mA | |
| 输入失调电流(Ios) | 200pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 使能/关断功能；零漂移/自动稳零 |
商品概述
AiP853X系列电路是输入输出轨到轨、采用斩波调制技术的运算放大器，具备超低失调、零漂移和低噪声特性。该系列器件采用2.4V~5V单电源或±1.2V~±2.5V双电源供电。其中，AiP8533和AiP8539型号带有使能引脚，可实现低功耗待机模式。
商品特性
- 电源电压范围：2.4V~5.5V
- 低失调电压：10μV（最大值）
- 输入失调电压漂移：0.008μV/℃
- 增益带宽积：300kHz
- 开环大信号增益：130dB
- 工作电流：每通道35uA（典型值）
- 电源抑制比：120dB（典型值）
- 共模抑制比：130dB（典型值）
- 压摆率：0.13V/us
应用领域
- 压力和位置传感器
- 应变计放大器
- 医疗仪器
- 热电偶放大器
- 精密电流检测
