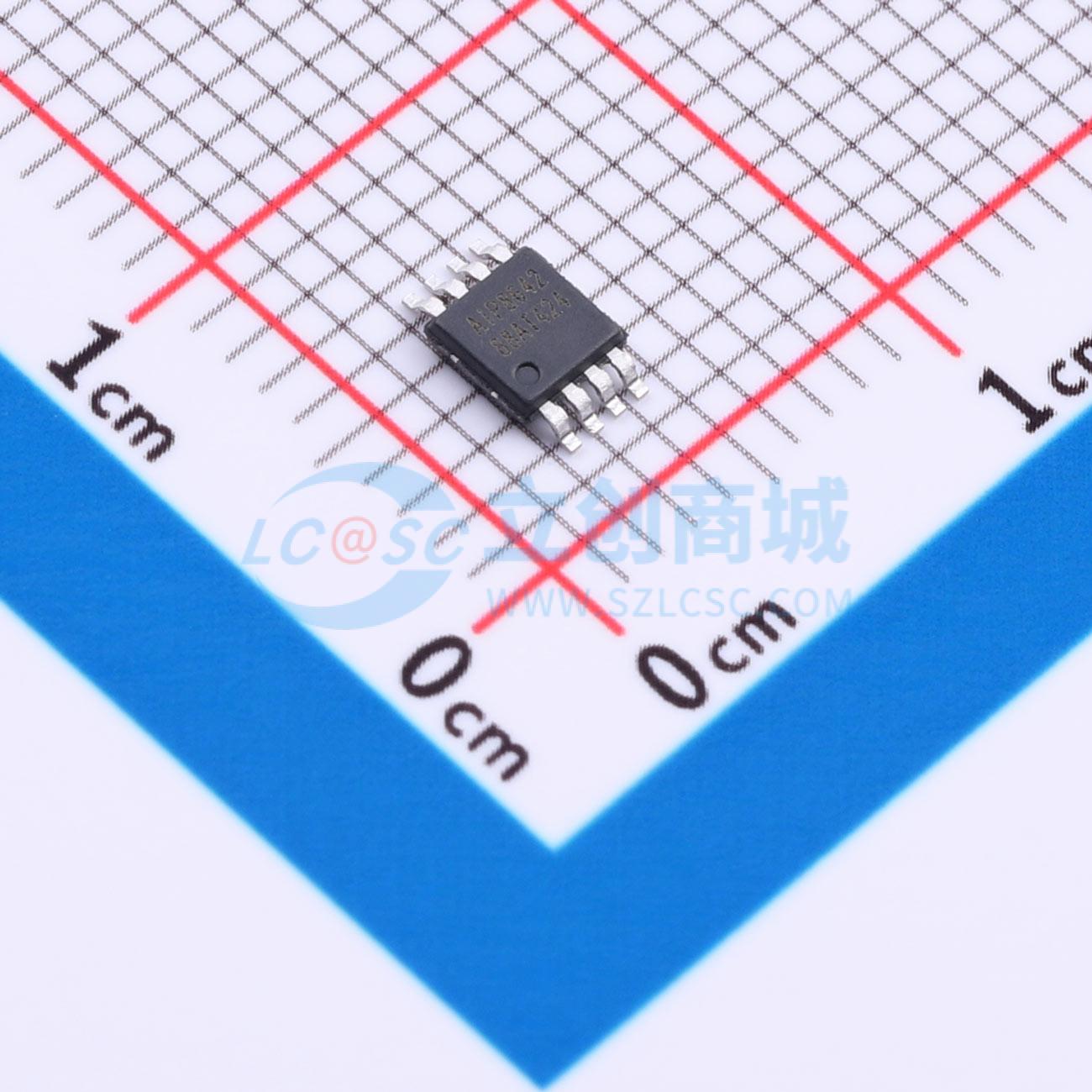

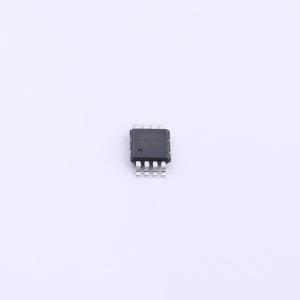

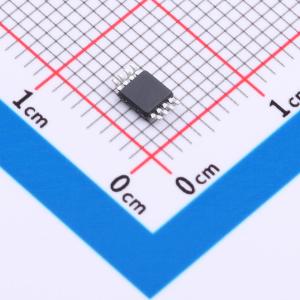

温馨提醒：图片仅供参考，商品以实物为准
AiP8642MA8.TR
纳安功耗轨到轨输入/输出运算放大器，适合低频应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP8642MA8.TR
- 商品编号
- C52953074
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 15kHz | |
| 输入失调电压(Vos) | 400uV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 压摆率(SR) | 4.2V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 210nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 92dB | |
| 静态电流(Iq) | 670nA | |
| 输出电流 | 23mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.4V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
AiP864x系列是微功耗轨到轨输入/输出运算放大器，包含AiP8641、AiP8642和AiP8644（不带使能控制引脚的单通道、双通道和四通道型号）以及AiP8643（带使能控制引脚的单通道型号）。该系列工作电压低至1.4V，每个放大器的静态电流仅为670nA。其增益带宽积为15kHz，单位增益稳定，适用于电池电流检测和传感器调节等低频应用场景。
商品特性
- 开环电压增益：92dB
- 增益带宽积：15kHz
- 转换速率：4.2 V/ms
- 失调电压：≤2.5 mV
- 噪声：210 nV/√Hz
- 输出短路电流：>21mA
- 输入偏置电流：1 pA
- 输入共模范围：(V-) 0.1V ~ (V+) + 0.1V
- 静态电流/放大器：670 nA
- 供电范围：1.4V ~ 5.5V
- 温度范围：-40℃ ~ 125℃
