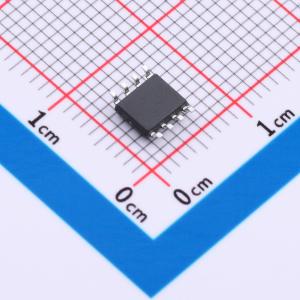

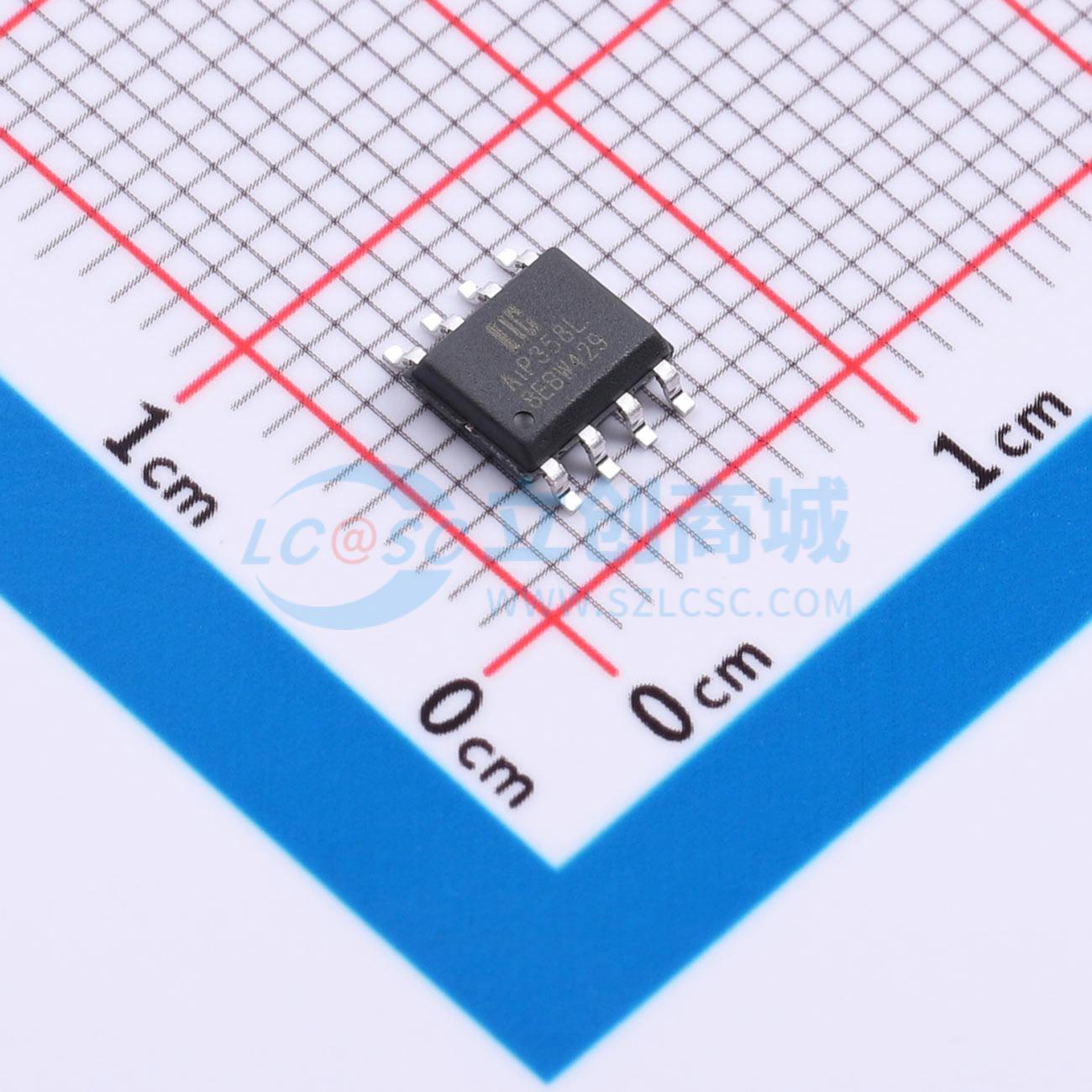

温馨提醒：图片仅供参考，商品以实物为准
AiP358LSA8.TR
双通道高增益内部频率补偿运算放大器，适用于单双电源工作模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP358LSA8.TR
- 商品编号
- C52953032
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 700kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~18V | |
| 双电源电压(Vee~Vcc) | -9V~-1.5V；1.5V~9V | |
| 功能特性 | 内置补偿 |
商品概述
AiP358L内部集成了两个独立的、高增益且内置频率补偿的双运算放大器。该器件既适用于单电源供电，也兼容双电源工作模式。在推荐的工作条件下，其电源电流与电源电压无关。其应用涵盖传感放大器、音频放大器、工业控制、直流增益模块以及其他所有采用常规运算放大器的应用场景。
商品特性
- 工作电压范围宽：单电源为 3 V ~ 18 V；双电源为 ±1.5 V ~ ±9 V
- 低电源电流，且与电源电压无关：典型值为 0.5 mA
- 单位增益带宽：0.7 MHz
- 内置频率补偿
- 输入偏置和失调参数：输入失调电压典型值为 3 mV；输入失调电流典型值为 2 nA；输入偏置电流典型值为 20 nA
- 差分输入电压范围（最大额定电源电压）：16 V
- 开环差分电压增益：典型值为 95 dB
- 封装形式：SOP8、DIP8、TSSOP8
应用领域
- 传感放大器
- 音频放大器
- 工业控制
- 直流增益模块
