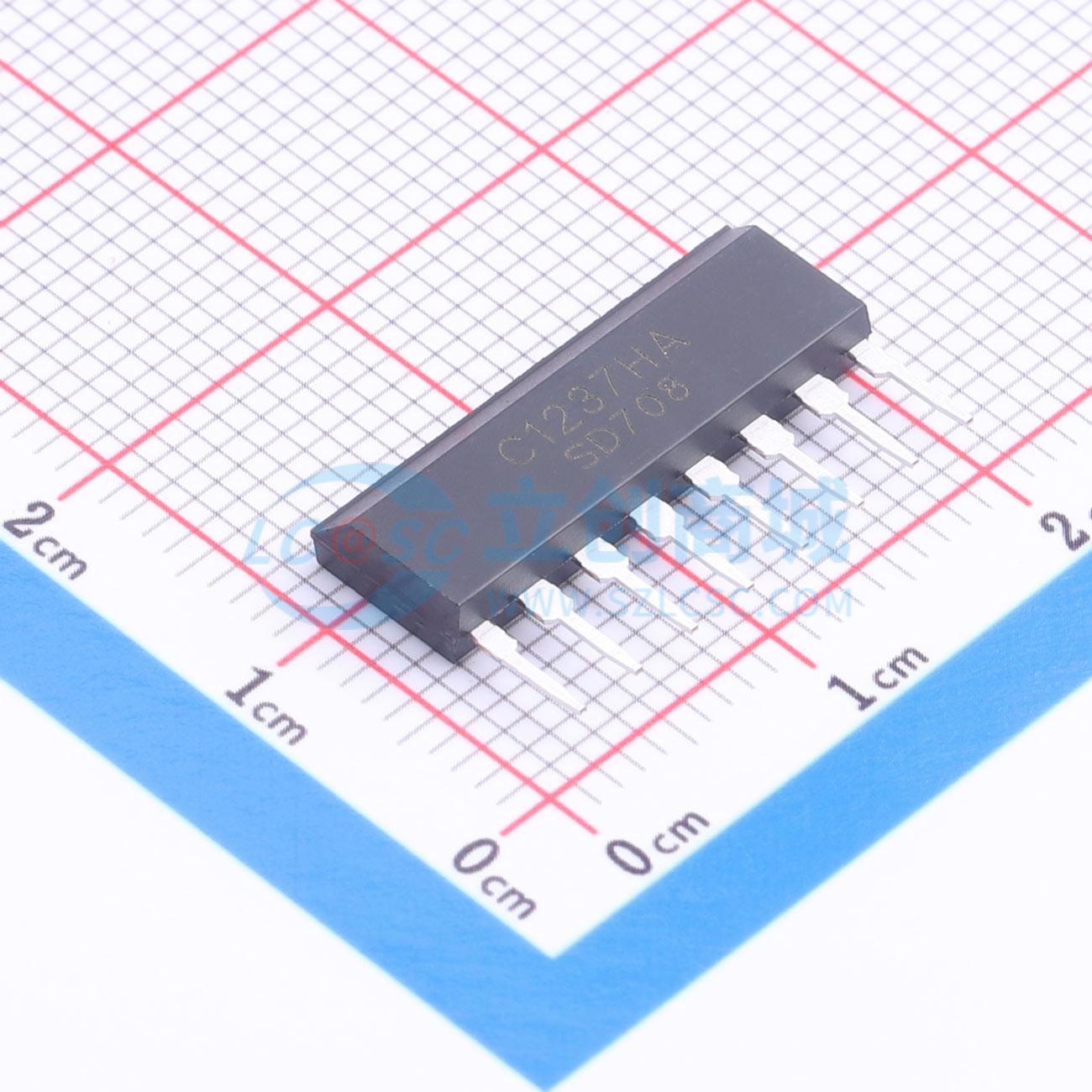

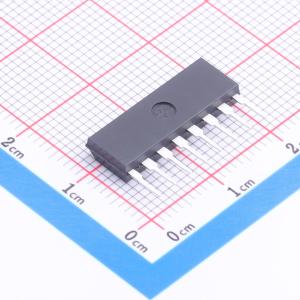

C1237HA
立体声功率放大器保护集成电路，具备多种检测功能和工作模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- C1237HA是一款专为保护立体声功放和扬声器而设计的单片集成芯片。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- C1237HA
- 商品编号
- C52953121
- 商品封装
- SIP-8
- 包装方式
- 管装
- 商品毛重
- 1.924克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | - | |
| 输出类型 | - | |
| 工作电压 | 25V~60V | |
| 复位有效电平 | - | |
| 阈值电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | - | |
| 复位超时 | - | |
| 工作温度 | -20℃~+75℃ | |
| 功能特性 | - | |
| 静态电流(Iq) | - |
商品概述
C1237HA是一款单片集成电路，设计用于保护立体声功率放大器和扬声器。SIP8封装。
商品特性
- 在宽电源电压范围内稳定工作（Vcc = 25~60V）。
- 包含一个继电器驱动器（最大 I6 = 80mA）。
- 通过使用引脚3，可实现锁定功能或自动复位功能（在过载检测和输出失调检测中，均可选择任一功能）。
- 仅需单电源供电。
- 可通过同一引脚检测正负输出失调（通过引脚2进行输出失调检测）。
- 可检测交流电压（通过引脚4实现交流电源关断静音）。
- 从放大器电源开启到继电器闭合的时间延迟可通过选择外部元件自由设置（通过引脚7实现交流电源开启静音）。
- 在放大器电源关闭瞬间，可使继电器断开，从而将扬声器与放大器断开连接，以防止关机冲击噪声。
