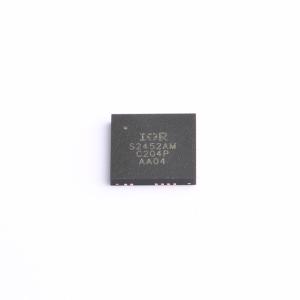

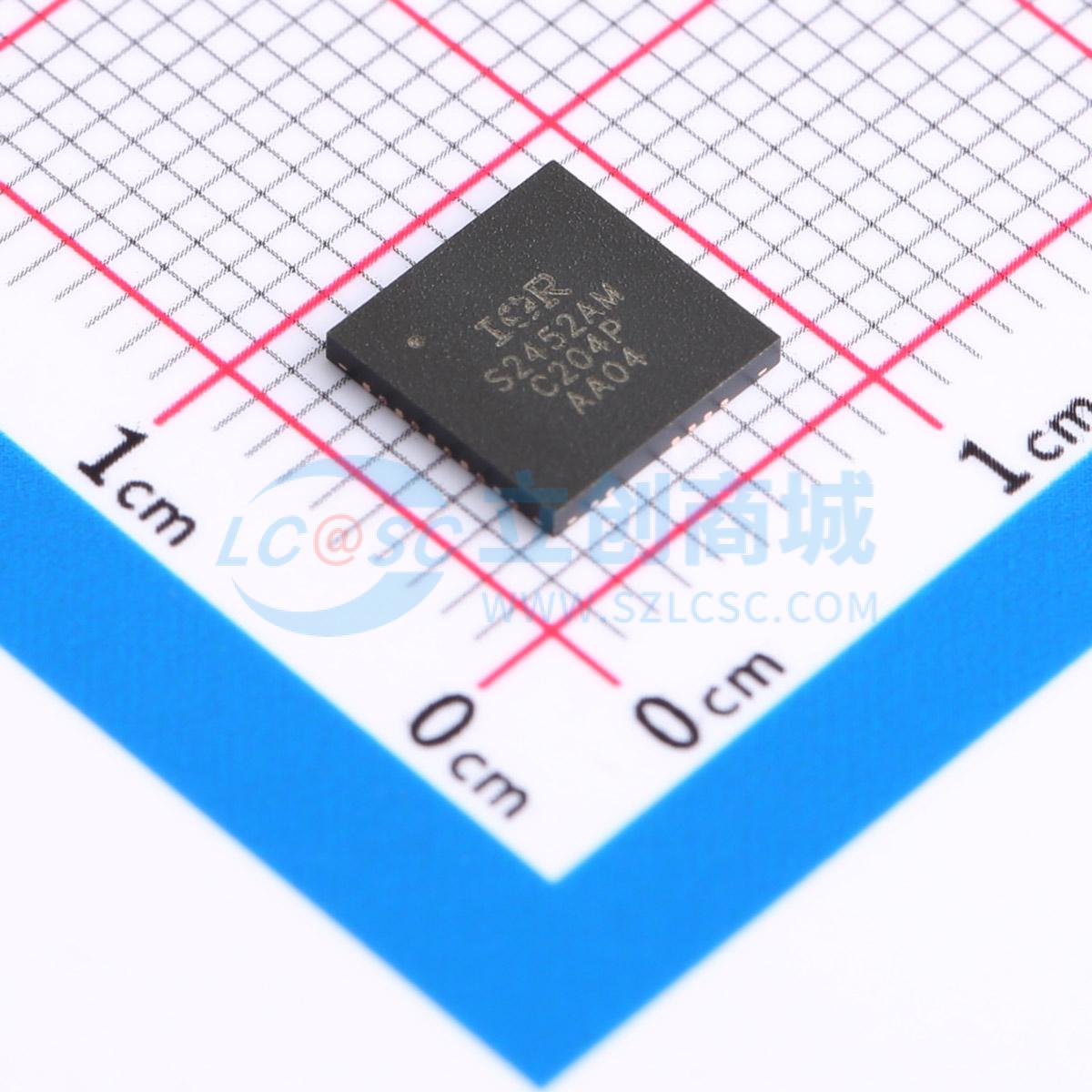

IRS2452AM
双通道集成模拟输入D类音频放大器驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IRS2452AM集成了两个通道的高压、高性能D类音频放大器驱动器，带有PWM调制器和保护功能。与外部MOSFET配合使用时，IRS2452AM可构成一个完整的两通道D类音频放大器。IRS2452AM采用浮动模拟输入和保护控制接口引脚设计，便于半桥应用。通过可编程过流保护功能，可保护高端和低端MOSFET免受过流情况影响。PWM调制器部分的关键元件使系统设计更加灵活。小型的MLPQ 7x7mm封装进一步凸显了D类拓扑结构尺寸小巧的优势。IRS2452AM为无铅产品，符合ROHS标准。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRS2452AM
- 商品编号
- C538335
- 商品封装
- MLPQ-32
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | - | |
| 工作电压 | 12V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6mA | |
| 工作温度 | -40℃~+125℃ | |
| 输入类型 | 差分；单端 | |
| 电源纹波抑制比(PSRR) | 65dB |
商品概述
IRS2452AM集成了两个通道的高压、高性能D类音频放大器驱动器，带有PWM调制器和保护功能。与外部MOSFET配合使用时，IRS2452AM可构成一个完整的两通道D类音频放大器。IRS2452AM采用浮动模拟输入和保护控制接口引脚设计，便于半桥应用。通过可编程过流保护功能，可保护高端和低端MOSFET免受过流情况影响。PWM调制器部分的关键元件使系统设计更加灵活。小型的MLPQ 7x7mm封装进一步凸显了D类拓扑结构尺寸小巧的优势。IRS2452AM为无铅产品，符合ROHS标准。
商品特性
- 两通道集成模拟输入D类音频放大器驱动器
- 差分或单端输入
- 多功能保护控制，支持锁存、非锁存或主机控制关机功能
- 可编程过流保护
- 可编程死区时间生成
- 外部热传感器输入
- 咔嗒声降噪
- 欠压保护
- 高抗噪性
