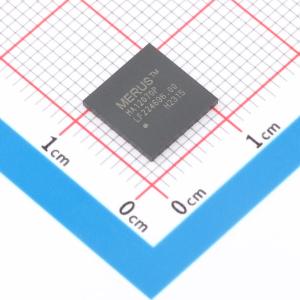

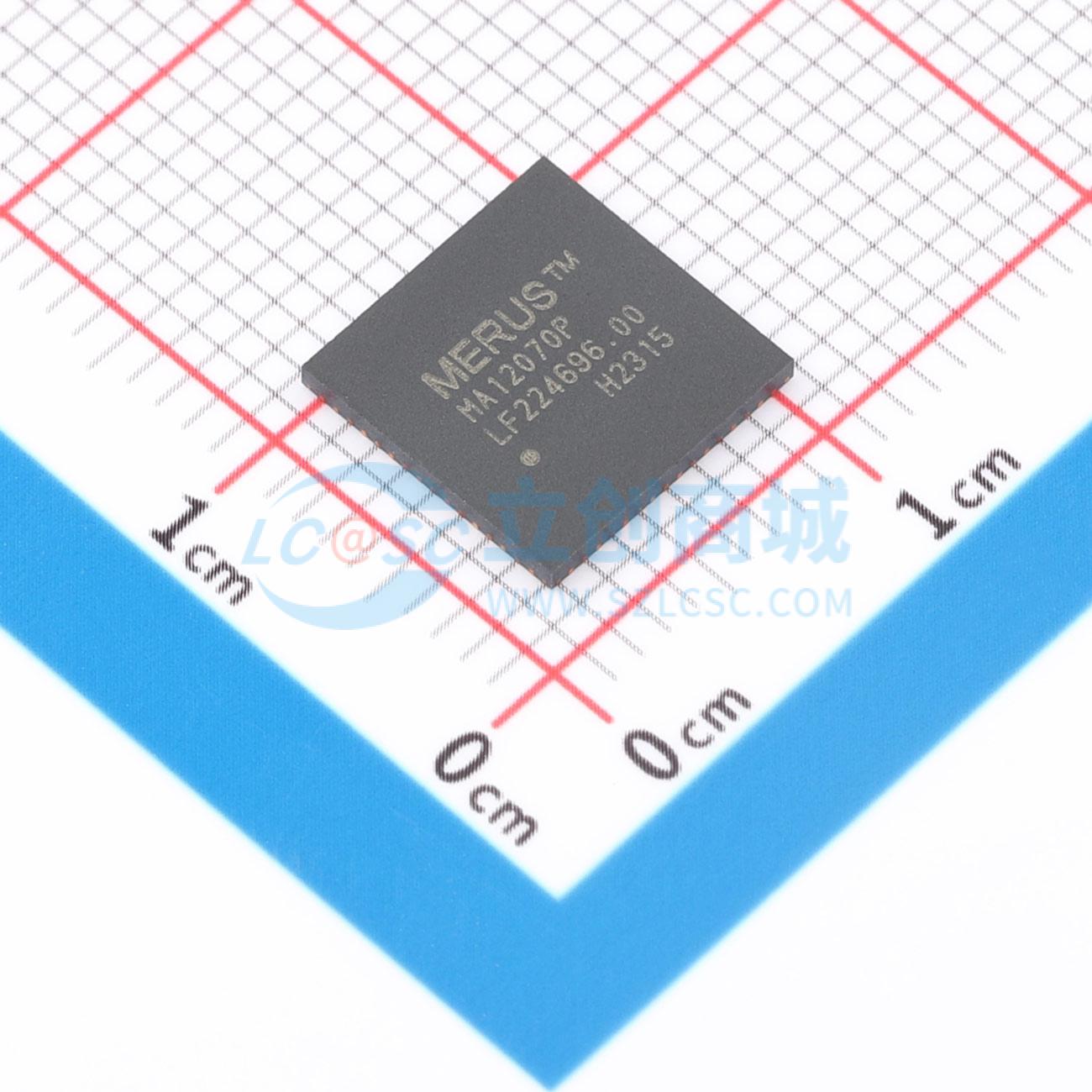

MA12070P

MA12070P是一款基于专有多级开关技术的超高效音频功率放大器。它支持4 - 26V的电源电压范围，适用于多种不同应用。 多级开关技术可使放大器在运行期间实现极低的功率损耗。此外，它允许放大器在全额定功率下以无滤波器配置应用于各种音频产品中。 MA12070P具备嵌入式数字电源管理方案。电源管理算法可动态调整开关频率和调制，以在整个输出功率范围内优化功率损耗和电磁干扰。 集成的数模转换器支持数字I2S音频流输入，支持44.1 kHz至192 kHz的采样率。 该放大器提供高度灵活的输出级配置，从四个单端输出到单个并联BTL输出不等。 MA12070P具备针对直流、短路、过热和欠压情况的保护功能。 灵活的“功率模式配置文件”允许用户利用多级开关技术实现极低的功率损耗或极高的音频性能。 器件通信和编程可通过I2C接口以及专用控制引脚进行控制。

• 专有多级开关技术
  • 三级和五级调制
  • 低电磁干扰辐射
  • 无滤波器放大
• 数字电源管理算法
• 高功率效率（PMP4）
  • 空闲功耗 < 160mW（26V PVDD，所有通道切换）
  • 2W功率时效率 > 80%（1kHz正弦波，8Ω负载）
  • 全功率时效率 > 92%（1kHz正弦波，8Ω负载）
• 音频性能（PMP2）
  • 动态噪声比 > 101dB（A加权，相对于1%总谐波失真加噪声功率水平）
  • 输出集成噪声140μV（A加权）
  • 高输出电平时总谐波失真加噪声为0.007%
• 四阶反馈误差控制
  • 高电源干扰抑制能力
  • 高清音频质量
• 电源电压：+4V至+26V（PVDD）和+5V（A/DVDD）
• 音量控制和限幅器
• 2x30W连续输出功率（22V时RL = 8Ω，PMP4，10%总谐波失真加噪声水平，无散热片）
• 2x80W峰值输出功率（26V PVDD，RL = 4Ω，10%总谐波失真加噪声水平）
• 2.0、2.1、4.0、1.0输出级配置
• 保护功能
  • 欠压锁定
  • 过热警告/错误
  • 短路/过载保护
  • 功率级引脚间短路保护
  • 通过串行接口（I2C）进行错误报告
  • 直流保护
• I2C控制（四个可选地址）

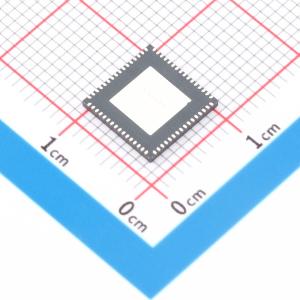

• 采用EPAD向下封装，无需散热片即可工作

• 电池供电扬声器、无线扬声器和对接扬声器
• 条形音箱、多房间系统、家庭影院系统
