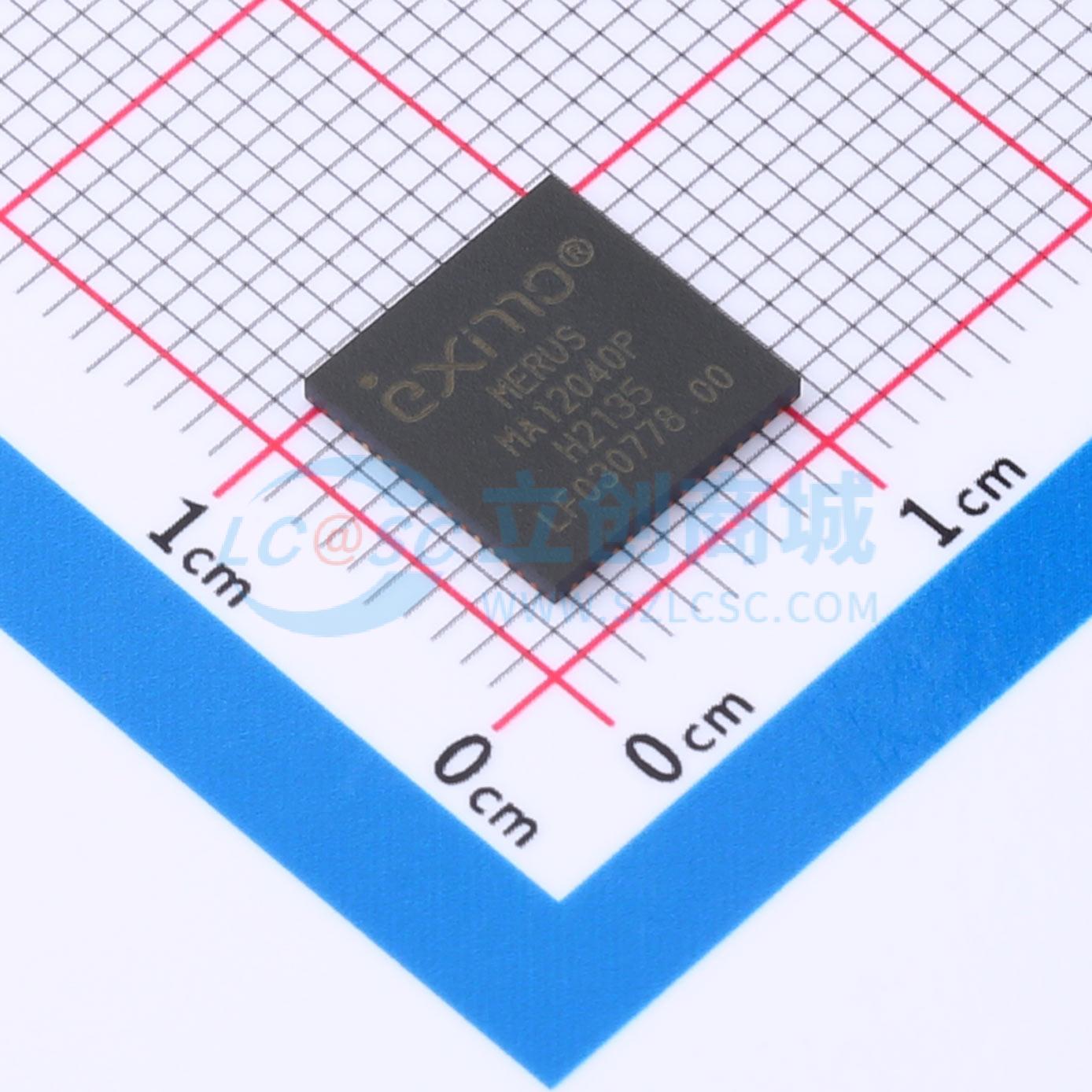

温馨提醒：图片仅供参考，商品以实物为准
MA12040P
支持 I2S 数字输入的无滤波器、高效 +4V 至 +18V 音频放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款基于专有多级开关技术的高效音频功率放大器，支持4-18V的电源电压范围，可用于许多不同的应用。多级开关可在运行期间实现极低的功率损耗，还允许放大器在各种音频产品中以全额定功率用于无滤波器配置。具有嵌入式数字电源管理方案，电源管理算法可动态调整开关频率和调制，以优化整个输出功率范围内的功率损耗和电磁干扰。集成的数模转换器支持数字I²S音频流输入，支持44.1 kHz至192 kHz的采样率
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- MA12040P
- 商品编号
- C538531
- 商品封装
- VQFN-64-EP(9x9)
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 20Wx2@8Ω；40Wx2@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.015% | |
| 静态电流(Iq) | 7mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 70dB | |
| 效率 | 92% | |
| 功能特性 | 无滤波器架构；内置音频处理；数字编程增益 | |
| 工作电压 | 4V~18V | |
| 工作温度 | 0℃~+85℃ |
商品概述
MA12040P是一款基于专有多级开关技术的超高效音频功率放大器。它支持4 - 18V的电源电压范围，可用于多种不同应用。多级开关技术可使放大器在运行期间实现极低的功率损耗。此外，它允许放大器在全额定功率下以无滤波器配置应用于广泛的音频产品中。MA12040P具有嵌入式数字电源管理方案，其电源管理算法可动态调整开关频率和调制，以优化整个输出功率范围内的功率损耗和电磁干扰。集成的数模转换器支持数字I2S音频流输入，支持44.1kHz至192kHz的采样率。它提供高度灵活的输出级配置，从四个单端输出到单个并联BTL输出不等。MA12040P具备针对直流、短路、过温和欠压情况的保护功能。灵活的“功率模式配置文件”允许用户利用多级开关技术实现极低的功率损耗或极高的音频性能。设备通信和编程通过I2C接口以及专用控制引脚进行控制。
商品特性
- 专有多级开关技术
- 3级和5级调制
- 低电磁干扰发射
- 无滤波器放大
- 数字电源管理算法
- 高功率效率（PMP4）
- 空闲功耗低于110mW（18V PVDD，所有通道切换）
- 1W功率下效率高于77%（1kHz正弦波，8Ω）
- 全功率下效率高于92%（1kHz正弦波，8Ω）
- 音频性能（PMP2）
- 动态噪声抑制比高于98dB（A加权，相对于1%总谐波失真加噪声功率水平）
- 输出集成噪声为135µV（A加权）
- 高输出水平下总谐波失真加噪声为0.006%
- 四阶反馈误差控制
- 高电源干扰抑制
- 高清音频质量
- 电源电压：+4V至+18V（PVDD）和+5V（A/DVDD）
- 音量控制和限幅器
- 2×40W峰值输出功率（18V PVDD，RL = 4Ω，10%总谐波失真加噪声水平）
- 2×20W连续输出功率（18V时RL = 8Ω，PMP4，10%总谐波失真加噪声水平，无散热片）
- 2.0、2.1、4.0、1.0输出级配置
- 保护
- 欠压锁定
- 过温警告/错误
- 短路/过载保护
- 功率级引脚间短路保护
- 通过串行接口（I2C）进行错误报告
- 直流保护
- I2C控制（四个可选地址）
- 采用EPAD朝下封装，无需散热片即可运行
应用领域
- 电池供电扬声器
- 无线和对接扬声器
- 条形音箱
- 多房间系统
- 家庭影院系统
