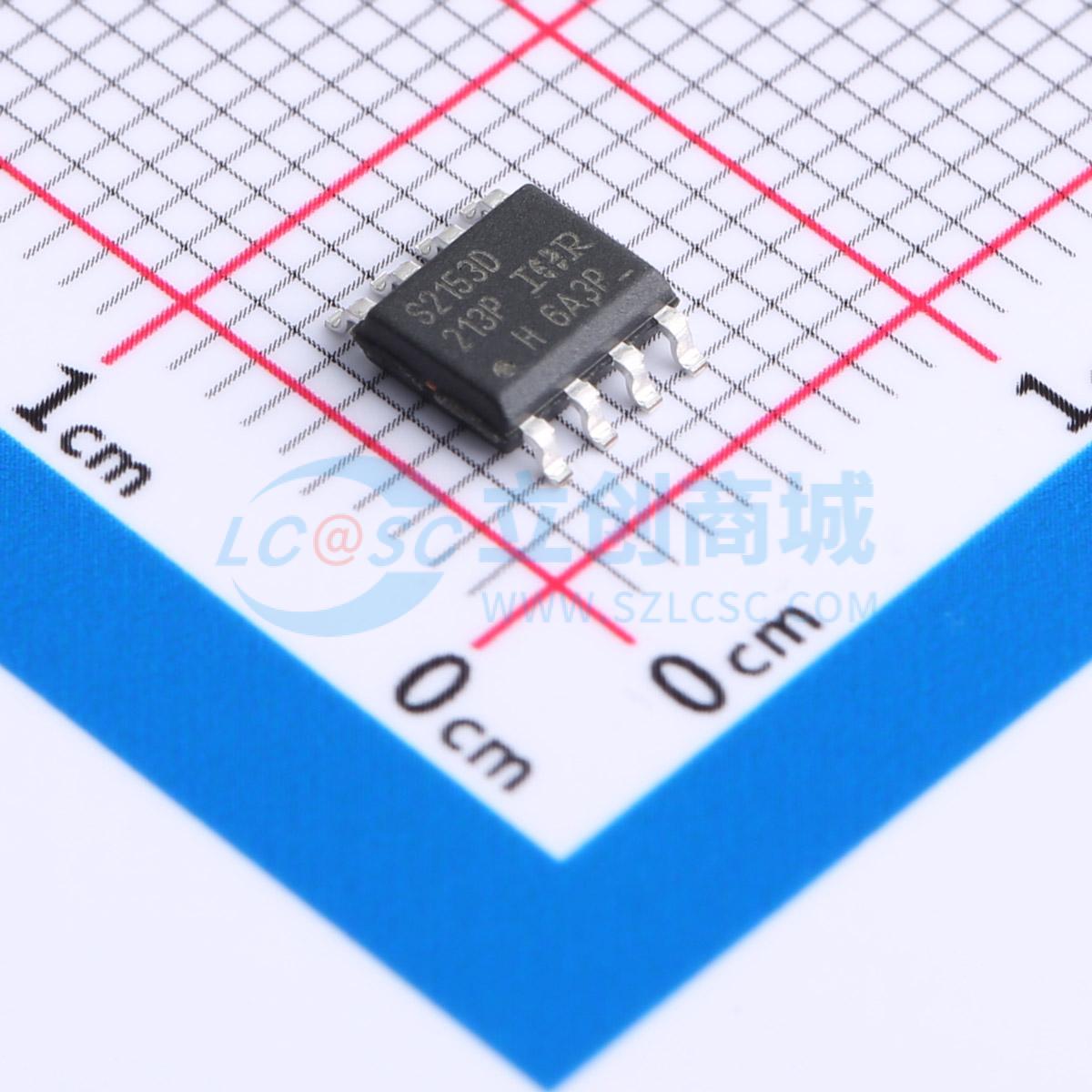

IRS2153DSPBF

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Infineon(英飞凌)
商品型号: IRS2153DSPBF
商品编号: C538294
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.15克(g)

商品参数

商品概述

IRS2153(1)D基于广受欢迎的IR2153自振荡半桥栅极驱动器IC，采用了更先进的硅平台，并集成了高压半桥栅极驱动器和类似于行业标准CMOS 555定时器的前端振荡器。高压集成电路（HVIC）和抗闩锁CMOS技术实现了坚固的单片结构。输出驱动器具有高脉冲电流缓冲级，旨在将驱动器的交叉导通降至最低。栅极驱动器的低di/dt峰值实现了抗噪性。

商品特性

集成600 V半桥栅极驱动器
CT、RT可编程振荡器
VCC上有15.4 V齐纳钳位
微功耗启动
CT引脚（1/6 VCC）无闩锁关断
内部自举场效应晶体管（FET）
所有输入和输出均具有出色的抗闩锁能力
+/- 50 V/ns dV/dt抗扰度
所有引脚均有静电放电（ESD）保护
8引脚SOIC或PDIP封装
内部死区时间

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3800个/管，最小起订量 1 个)

个

起订量：1 个3800个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	260mA

	属性	参数值
	拉电流(IOH)	180mA
	工作电压	10V~16.8V
	上升时间(tr)	120ns
	下降时间(tf)	50ns
	工作温度	-40℃~+125℃@(Tj)
