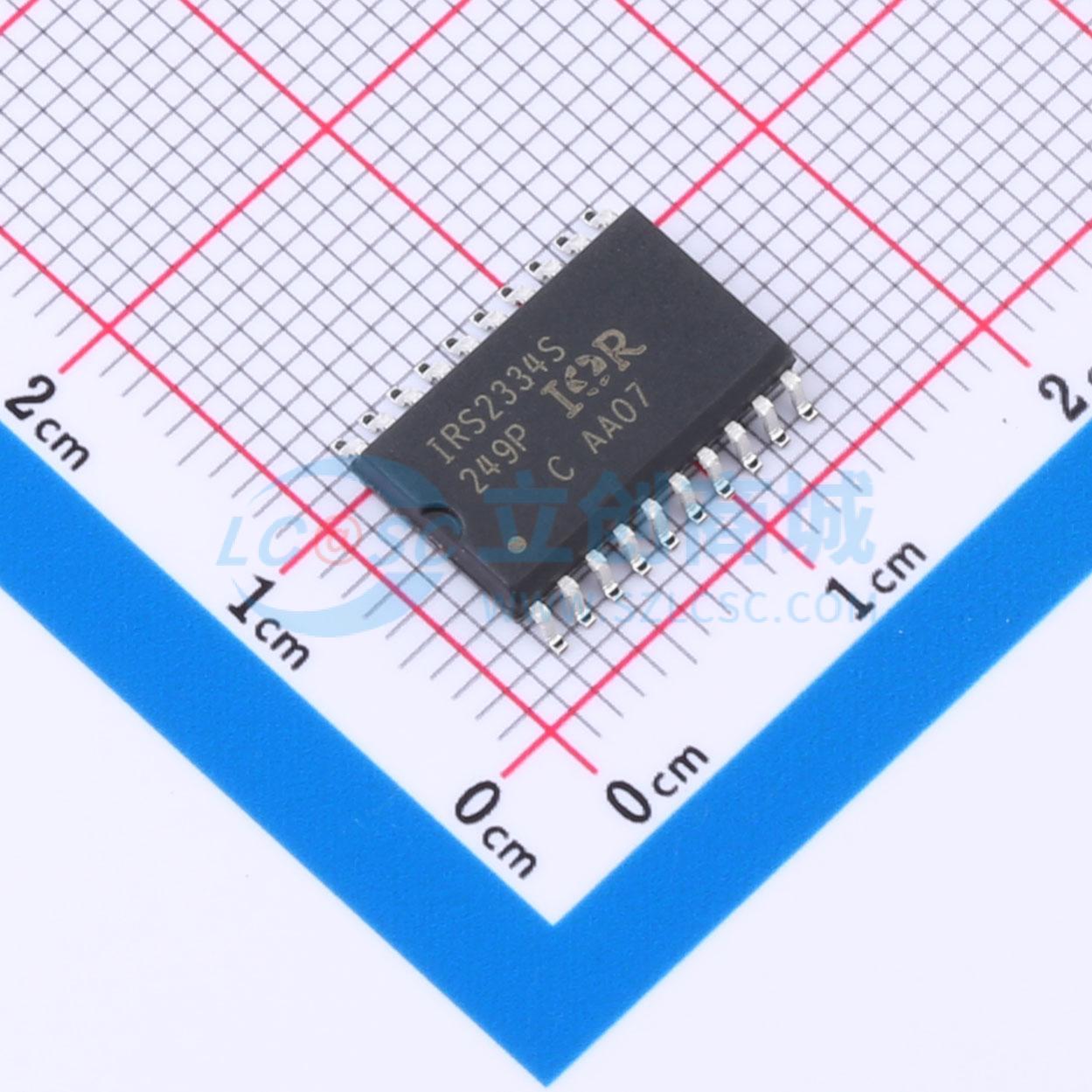

温馨提醒：图片仅供参考，商品以实物为准

IRS2334SPBF

三相栅极驱动器高压集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IRS2334是一款高压、高速功率MOSFET和IGBT驱动器，具有三个独立的高端和低端参考输出通道，适用于三相应用。专有的HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与CMOS或LSTTL输出兼容，低至3.3V
品牌名称: Infineon(英飞凌)
商品型号: IRS2334SPBF
商品编号: C538321
商品封装: SOIC-20-300mil
包装方式: 管装
商品毛重: 1.01克(g)

商品参数

商品概述

IRS2334是一款高压、高速功率MOSFET和IGBT驱动器，具有三个独立的高端和低端参考输出通道，适用于三相应用。采用专有HVIC和抗闩锁CMOS技术，实现了坚固的单片结构。逻辑输入与CMOS或LSTTL输出兼容，最低可至3.3 V。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少驱动器的交叉导通。传播延迟经过匹配，便于在高频应用中使用。浮动通道可用于在高端配置中驱动耐压高达600 V的N沟道功率MOSFET或IGBT。

商品特性

浮动通道专为自举操作而设计
可在高达600 V的电压下完全正常工作
耐受负瞬态电压，抗dV/dt干扰
栅极驱动电源范围为10 V至20 V
集成死区时间保护
具备直通（交叉导通）预防逻辑
两个通道均有欠压锁定功能
三个独立的半桥驱动器
与3.3 V输入逻辑兼容
先进的输入滤波器
两个通道的传播延迟匹配
低di/dt栅极驱动器，具备更好的抗噪性能
输出与输入同相
符合RoHS标准

应用领域

电机控制
低功率风扇
通用逆变器
微型/小型逆变器驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2880个/管，最小起订量 1 个)

个

起订量：1 个2880个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相
	负载类型	IGBT；MOSFET
	驱动通道数	6
	灌电流(IOL)	350mA
	拉电流(IOH)	200mA
	工作电压	10V~20V

	属性	参数值
	上升时间(tr)	125ns
	下降时间(tf)	50ns
	传播延迟 tpLH	530ns
	传播延迟 tpHL	530ns
	特性	欠压保护(UVP)；短路保护(SCP)
	工作温度	-40℃~+150℃@(Tj)
	静态电流(Iq)	300uA
