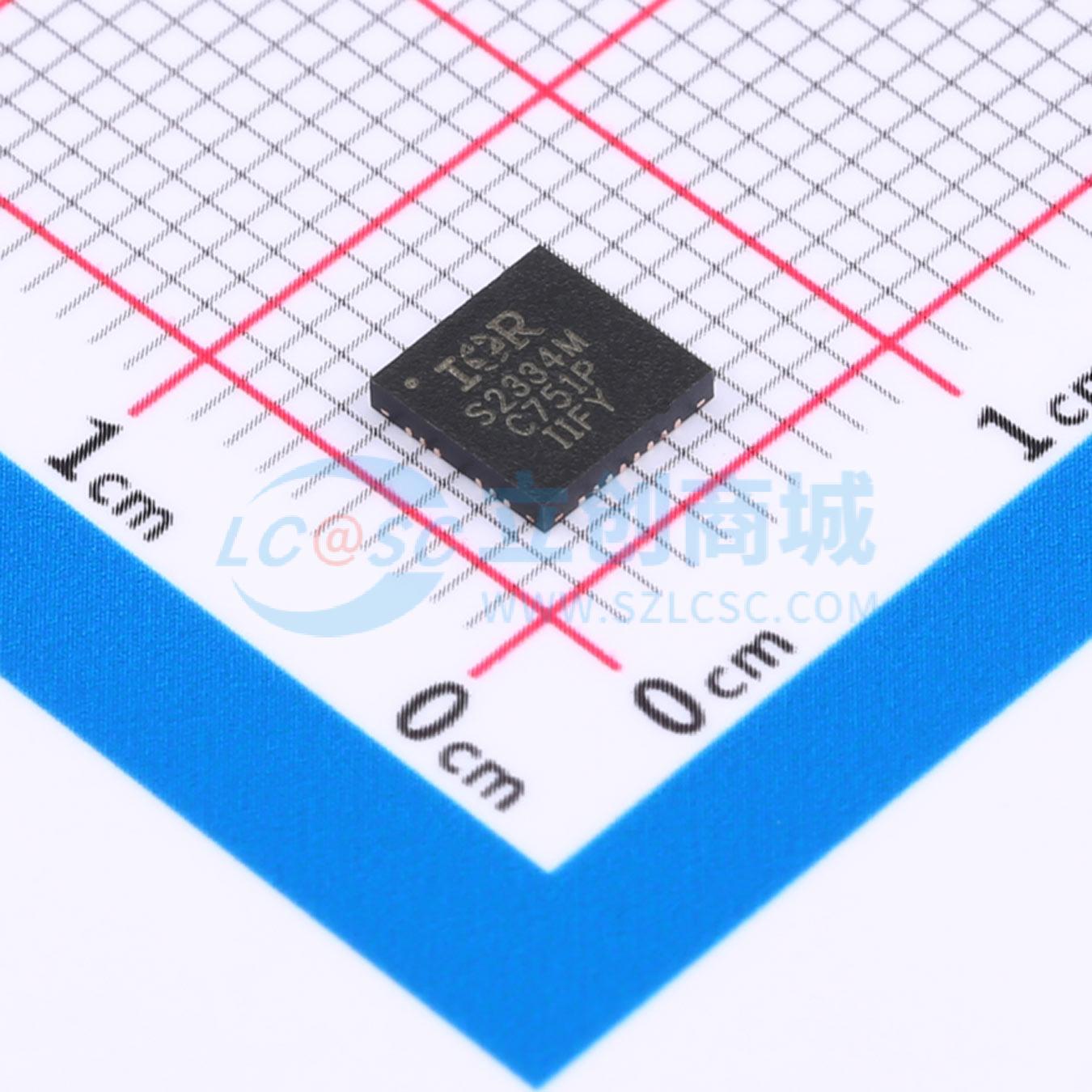

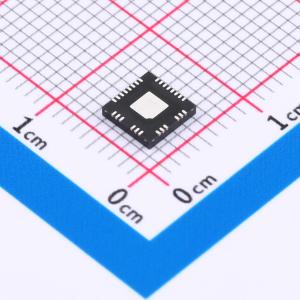

IRS2334MTRPBF
三相栅极驱动器高压集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IRS2334是一款高压、高速功率MOSFET和IGBT驱动器，具有三个独立的高端和低端参考输出通道，适用于三相应用。专利的HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与CMOS或LSTTL输出兼容，低至3.3 V。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少驱动器的交叉导通。传播延迟经过匹配，便于在高频应用中使用。浮动通道可用于在高端配置中驱动耐压高达600 V的N沟道功率MOSFET或IGBT。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRS2334MTRPBF
- 商品编号
- C538320
- 商品封装
- VFQFN-28(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 350mA | |
| 拉电流(IOH) | 200mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 125ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 50ns | |
| 传播延迟 tpLH | 530ns | |
| 传播延迟 tpHL | 530ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输入高电平(VIH) | 2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 300uA |
商品概述
IRS2334是一款高压、高速功率MOSFET和IGBT驱动器，具有三个独立的高端和低端参考输出通道，适用于三相应用。专利的HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与CMOS或LSTTL输出兼容，低至3.3 V。输出驱动器具有高脉冲电流缓冲级，旨在最大限度减少驱动器的交叉导通。传播延迟经过匹配，便于在高频应用中使用。浮动通道可用于在高端配置中驱动耐压高达600 V的N沟道功率MOSFET或IGBT。
商品特性
- 为自举操作设计的浮动通道
- 可在高达600 V的电压下完全工作
- 耐受负瞬态电压，抗dV/dt干扰
- 栅极驱动电源范围为10 V至20 V
- 集成死区时间保护
- 防直通（交叉导通）逻辑
- 双通道欠压锁定
- 三个独立的半桥驱动器
- 与3.3 V输入逻辑兼容
- 先进的输入滤波器
- 双通道传播延迟匹配
- 低di/dt栅极驱动器，具有更好的抗噪性
- 输出与输入同相
- 符合RoHS标准
应用领域
- 电机控制
- 低功率风扇
- 通用逆变器
- 微型/小型逆变器驱动器
