温馨提醒：图片仅供参考，商品以实物为准

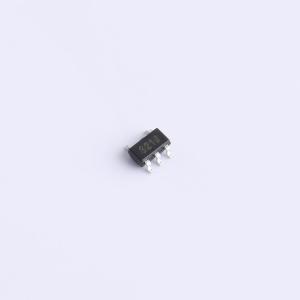

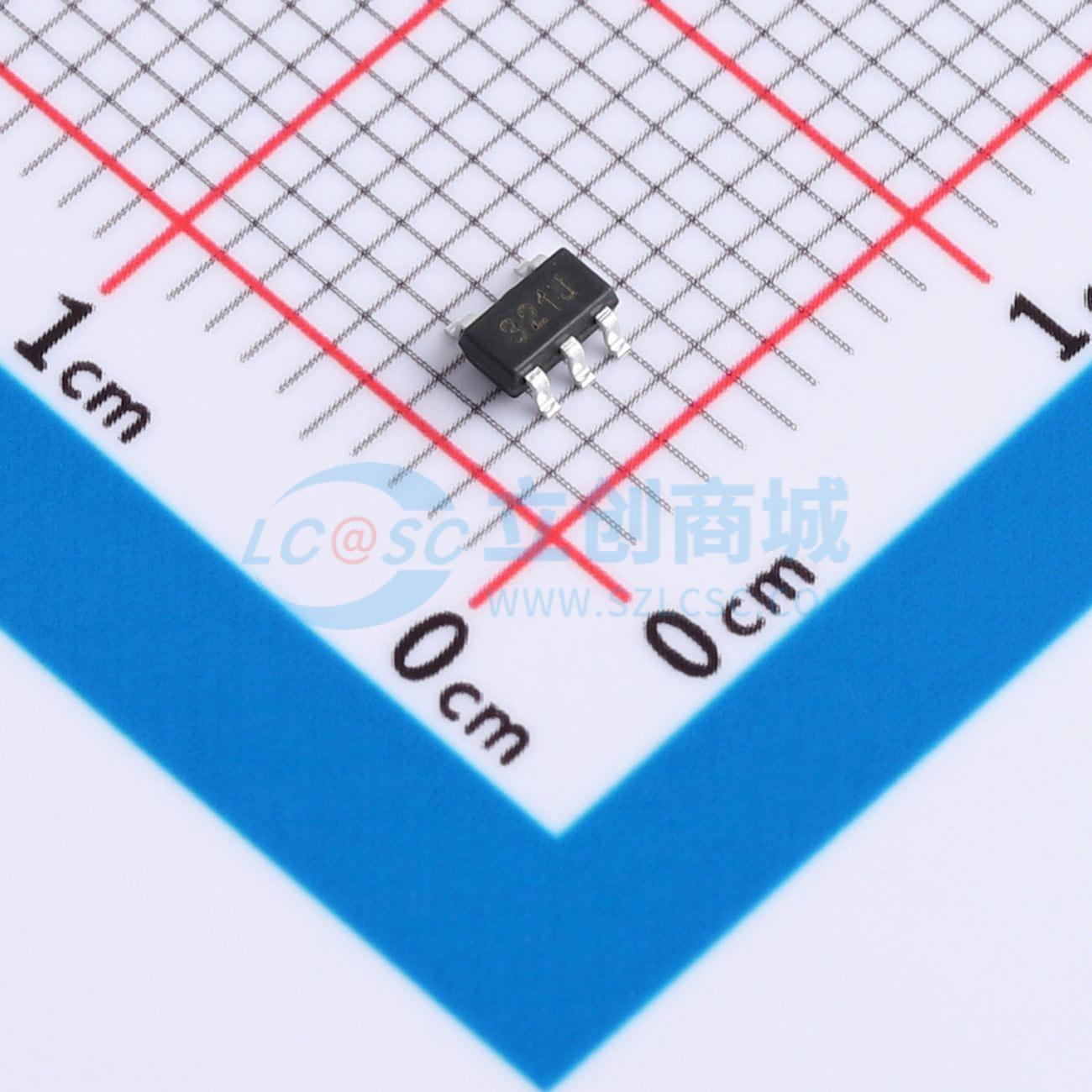

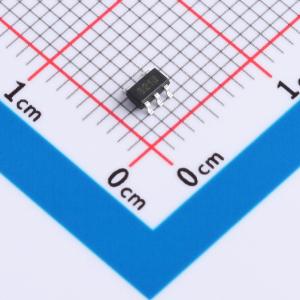

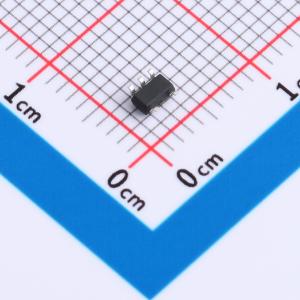

LMV321AS5X-TUDI
LMV321AS5X-TUDI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是低成本电压反馈放大器，每个放大器仅消耗 80μA 电源电流。设计用于 2.7V（±1.35V）至 5.5V（±2.75V）电源供电。共模电压范围扩展到负电源轨以下，输出提供轨到轨性能。基于 CMOS 工艺设计，在 2.7V 低电源电压下提供 1.2MHz 带宽和 1.5V/μs 压摆率。低功耗、轨到轨性能、低电压操作和小封装选项的组合，使其非常适合用于个人电子设备，如手机、寻呼机、个人数字助理和其他电池供电应用。
- 品牌名称
- Tudi(钍地半导体)
- 商品型号
- LMV321AS5X-TUDI
- 商品编号
- C52941521
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0344克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 1.5MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 2.5pA | |
| 输入失调电流(Ios) | 2.5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 28nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 125dB | |
| 静态电流(Iq) | 85uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.05V~2.75V；-2.75V~-1.05V | |
| 功能特性 | - |
商品概述
LMV321（单通道）、LMV358（双通道）和LMV324（四通道）是低成本、电压反馈放大器系列，每个放大器仅消耗80 μA的电源电流。LMV3XX系列设计用于2.7 V（±1.35 V）至5.5 V（±2.75 V）的电源电压工作。其共模电压范围可延伸至负电源轨以下，输出提供轨至轨性能。该系列基于CMOS工艺设计，在2.7 V的低电源电压下可提供1.2 MHz的带宽和1.5 V/μs的压摆率。低功耗、轨至轨性能、低电压工作以及小型封装选项的组合，使得LMV3XX系列非常适合用于个人电子设备，例如手机、寻呼机、PDA和其他电池供电应用。
商品特性
- 每通道80 μA电源电流
- 1.2 MHz增益带宽积
- 输出电压范围：0.01 V 至 2.69 V
- 输入电压范围：-0.25 V 至 +1.5 V
- 1.5 V/μs压摆率
- LMV321可直接替换其他行业标准LMV321放大器：提供SC70-5和SOT23-5封装
- LMV358可直接替换其他行业标准LMV358放大器：提供MSOP-8和SOIC-8封装
- LMV324可直接替换其他行业标准LMV324放大器：提供SOIC-14封装
- 在+2.7 V和+5 V电源下完全指定性能
- 工作温度范围：-40°C 至 +125°C
应用领域
- 低成本通用应用
- 手机
- 便携式测试仪器
- 音频应用
- 数码相机
