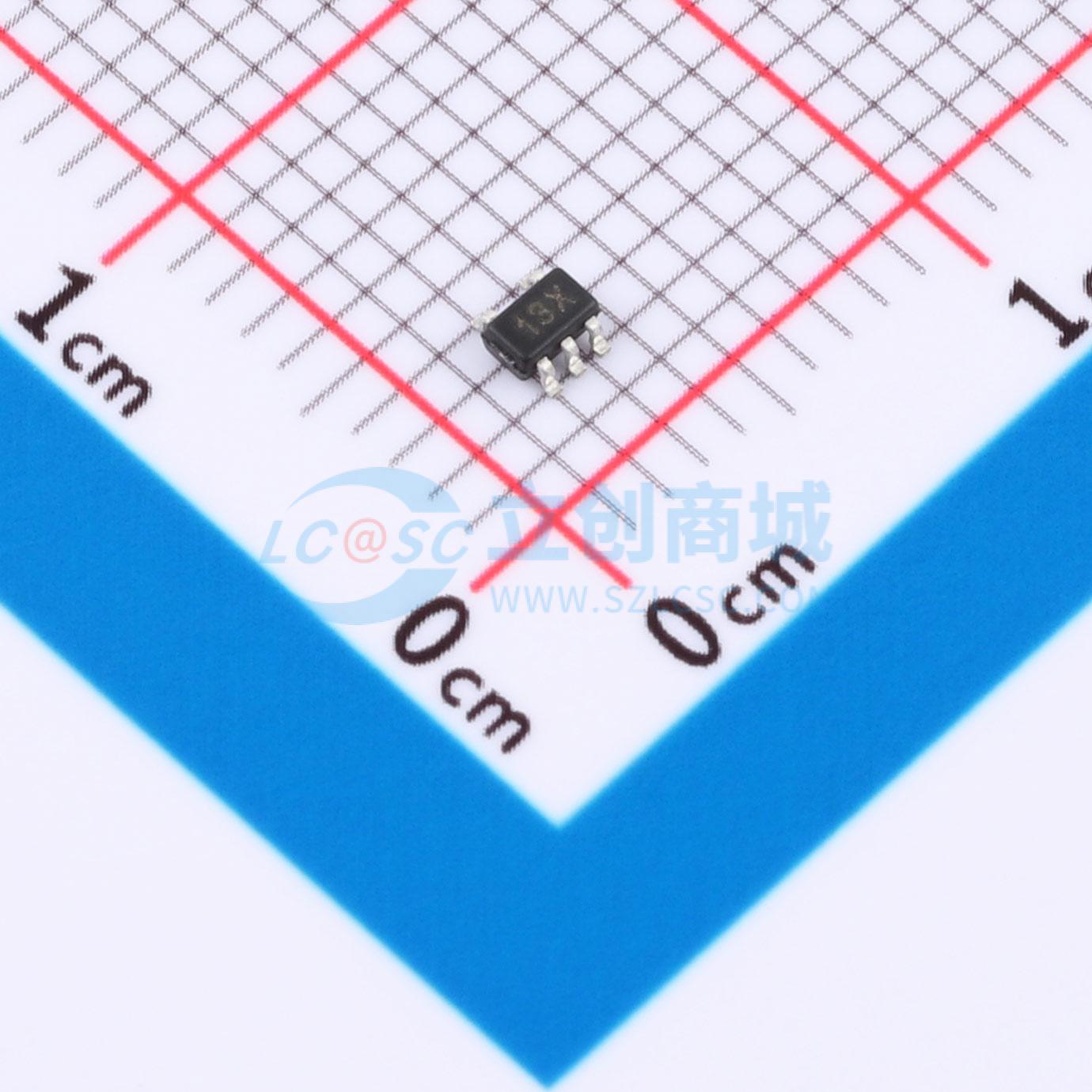

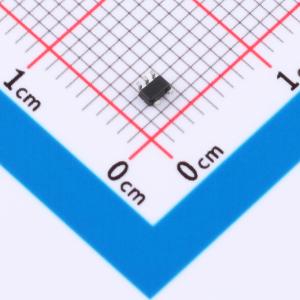

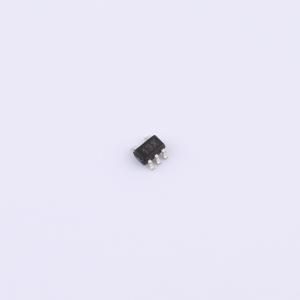

温馨提醒：图片仅供参考，商品以实物为准

TLV6001IDCKR-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLV6001 单路、5.5V、1MHz、RRIO 运算放大器
品牌名称: Tudi(钍地半导体)
商品型号: TLV6001IDCKR-TUDI
商品编号: C52941420
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	1.5MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	2.5pA
	输入失调电流(Ios)	2.5pA

	属性	参数值
	输入电压噪声密度(eN)	28nV/√Hz@1kHz
	共模抑制比(CMRR)	125dB
	静态电流(Iq)	85uA
	输出电流	45mA
	工作温度	-40℃~+125℃
	单电源电压	1.8V~5.5V
	双电源电压(Vee~Vcc)	1.05V~2.75V；-2.75V~-1.05V
	功能特性	内置补偿；EMI滤波/RF抑制

商品概述

TLV600x系列单通道、双通道和四通道运算放大器专为通用应用而设计。这些器件具备轨到轨输入和输出摆幅、低静态电流（典型值：75μA）、高带宽（1MHz）和低噪声（1KHz时为28 nV/√Hz），使其在成本与性能之间需要良好平衡的应用中极具吸引力，例如消费电子产品、烟雾探测器和白色家电。TLV600x具有低输入偏置电流（典型值：±1pA），适用于源阻抗高达兆欧级的应用。TLV600x采用稳健耐用的设计，供电路设计人员使用。该器件在高达150pF的容性负载下保持单位增益稳定，并集成了RF/EMI抑制滤波器，在驱动条件下无相位反转，且具有高静电放电保护（4kV人体模型）。这些器件针对1.8V（±0.9V）至5.5V（±2.75V）的低压工作进行了优化，额定工作温度范围为-40℃至125℃。

商品特性

适用于成本敏感型系统的精密放大器
低静态电流：每通道75μA
电源电压范围：1.8V至5.5V
轨到轨输入和输出
增益带宽：1MHz
低输入偏置电流：1pA
失调电压：0.75mV
单位增益稳定
工作温度范围：-40℃至125℃

应用领域

工业和消费电子产品
便携式设备
便携式血糖仪系统
烟雾探测器
白色家电
