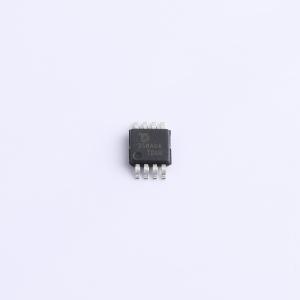

LMX358AUA-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMX321/LMX358/LMX324 是 LMV321/LMV358/LMV324 系列通用运算放大器的单路/双路/四路、低成本、低电压、引脚对引脚兼容升级版。
品牌名称: Tudi(钍地半导体)
商品型号: LMX358AUA-TUDI
商品编号: C52941438
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.0688克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输出
	增益带宽积(GBW)	1.5MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	2.5pA
	输入失调电流(Ios)	2.5pA

	属性	参数值
	输入电压噪声密度(eN)	28nV/√Hz@1kHz
	共模抑制比(CMRR)	125dB
	静态电流(Iq)	85uA
	输出电流	45mA
	工作温度	-40℃~+125℃
	单电源电压	2.5V~6V
	双电源电压(Vee~Vcc)	1.05V~2.75V；-2.75V~-1.05V
	功能特性	内置补偿

商品概述

LMX321/LMX358/LMX324是单通道/双通道/四通道、低成本、低电压、引脚兼容的通用运算放大器系列升级产品。这些器件提供轨到轨输出，其输入共模范围可延伸至地电位以下。每个放大器仅消耗105 μA静态电流，工作于+2.5V至+6V单电源，并能在任一电源轨40 mV范围内驱动2kΩ阻性负载。该系列运算放大器在单位增益下稳定，具有1.3 MHz增益带宽积，能够驱动高达400pF的容性负载。低电压、低成本和小封装尺寸的结合，使其成为便携式/电池供电设备的理想选择。

商品特性

升级至LMV321/LMV358/LMV324系列
单电源+2.5V至+6V工作电压范围
提供节省空间的封装：5引脚SC70、8引脚SOT23、14引脚TSSOP
1.3 MHz增益带宽积
每个放大器静态电流为105 μA
输入过驱时无相位反转
无交越失真
轨到轨输出摆幅
输入共模电压范围：VEE - 0.2V至VCC - 0.8V
可驱动2kΩ阻性负载

应用领域

手机
笔记本电脑
低功耗、低电压应用
便携式/电池供电设备
无绳电话
