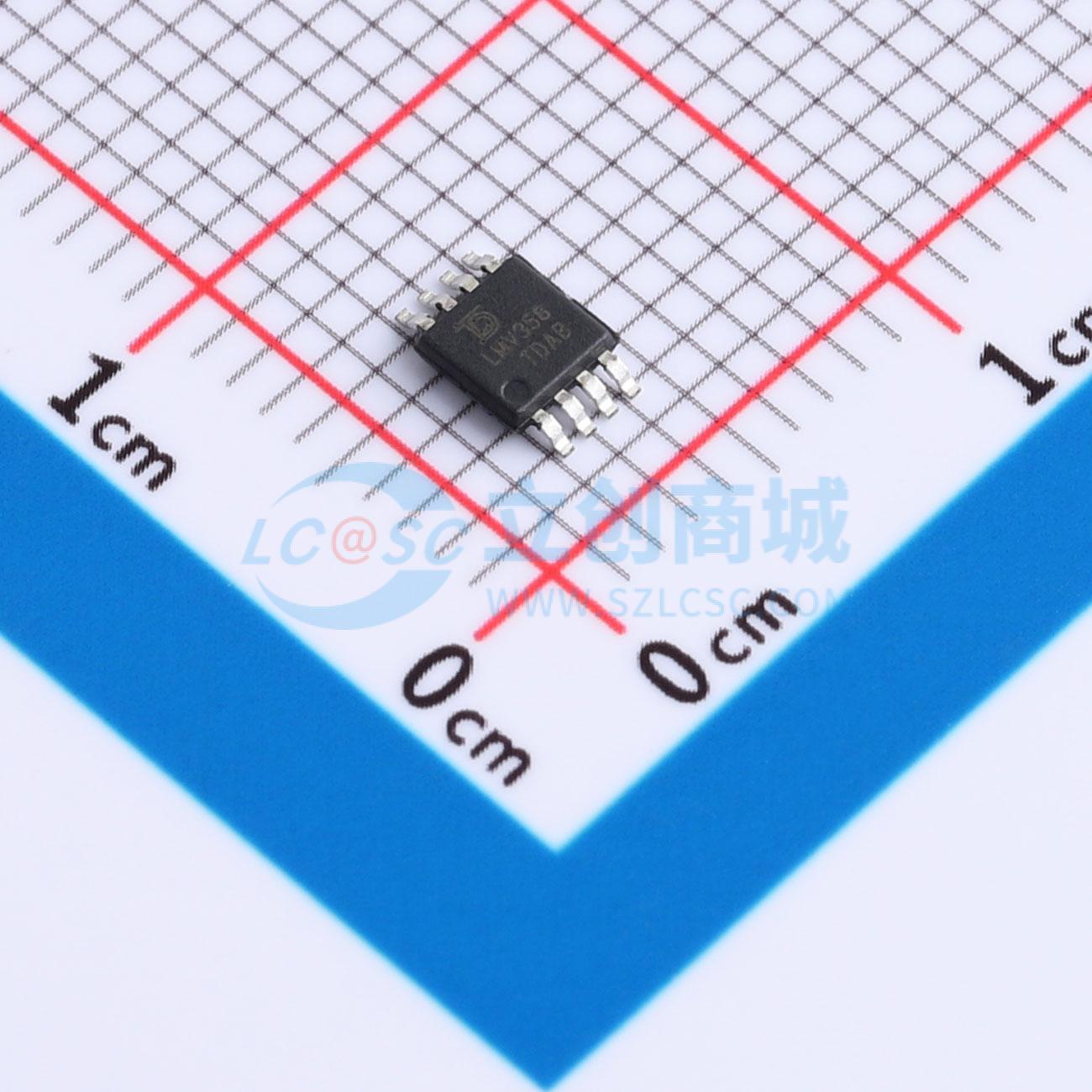

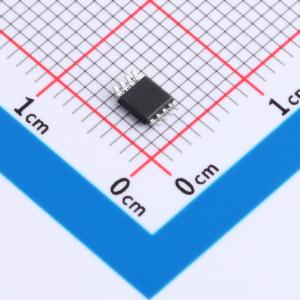

LMV358M8G-13-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMV321/LMV358/LMV324 是低压（2.7V 至 5.5V）单通道、双通道和四通道运算放大器。LMV321/LMV358/LMV324 旨在有效降低低电压水平下的成本并节省空间。这些器件具备轨到轨输出摆幅能力，输入共模电压范围包含地电位
品牌名称: Tudi(钍地半导体)
商品型号: LMV358M8G-13-TUDI
商品编号: C52941458
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.069克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输出
	增益带宽积(GBW)	1.5MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	2.5pA
	输入失调电流(Ios)	2.5pA

	属性	参数值
	输入电压噪声密度(eN)	28nV/√Hz@1kHz
	共模抑制比(CMRR)	125dB
	静态电流(Iq)	190uA
	输出电流	45mA
	工作温度	-40℃~+125℃
	单电源电压	2.7V~5V
	双电源电压(Vee~Vcc)	-
	功能特性	-

商品概述

LMV321/LMV358/LMV324 是低电压（2.7V 至 5.5V）单通道、双通道和四通道运算放大器。这些器件旨在有效降低低电压应用的成本和占用空间。它们具备轨到轨输出摆幅能力，输入共模电压范围包含地。它们还能实现高效的功耗性能比，在低供电电流下提供 1 MHz 带宽和 1 V/μs 的压摆率。将器件靠近信号源放置可以减少噪声拾取并提高信号完整性。LMV321 采用 5 引脚 SOT23/SOT70 封装，可减少 PCB 板和便携式电子设备上的空间占用。LMV324 采用 SOP14 和 TSSOP14 封装。LMV358 采用 MSOP8 和 SOP8 封装。

商品特性

保证 2.7V 和 5V 性能，消除交越失真
工作温度范围 (-40°C 至 +125°C)
增益带宽积 1 MHz
低供电电流
LMV321 典型值 110μA
LMV358 典型值 190μA
LMV324 典型值 340μA
轨到轨输出摆幅
输入共模电压范围 (-0.2V 至 V+ -0.8V)
采用标准 CMOS 工艺制造

应用领域

有源滤波器
通用低电压应用
