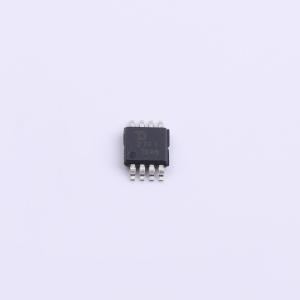

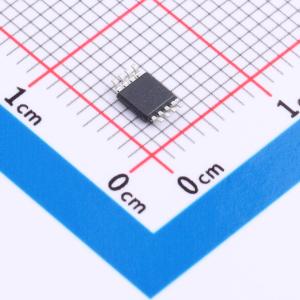

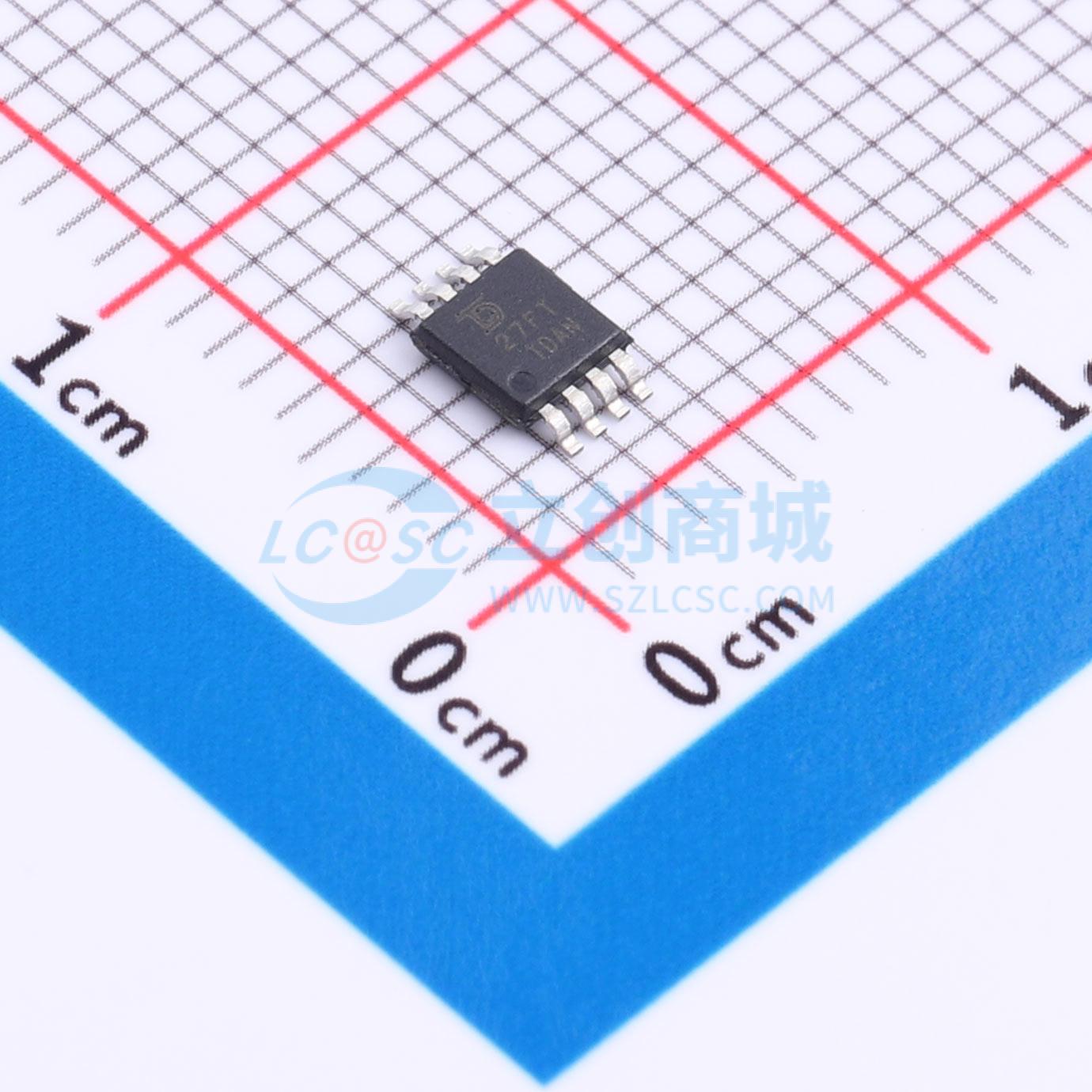

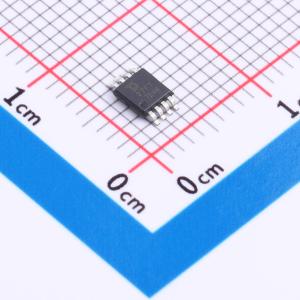

LMV358AQDGKRQ1-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMV358A-Q1 汽车级、双通道、5.5V、1MHz、4mV 失调电压、RRO 运算放大器
品牌名称: Tudi(钍地半导体)
商品型号: LMV358AQDGKRQ1-TUDI
商品编号: C52941472
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.069克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输出
	增益带宽积(GBW)	1.5MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	2.5pA
	输入失调电流(Ios)	2.5pA

	属性	参数值
	输入电压噪声密度(eN)	28nV/√Hz@1kHz
	共模抑制比(CMRR)	125dB
	静态电流(Iq)	85uA
	输出电流	45mA
	工作温度	-40℃~+125℃
	单电源电压	2.7V~6V
	双电源电压(Vee~Vcc)	-2.75V~-1.05V；1.05V~2.75V
	功能特性	内置补偿；EMI滤波/RF抑制

商品概述

该系列包含单通道、双通道和四通道低电压汽车级运算放大器，具备轨到轨输出摆幅能力。这些运算放大器为空间受限、低压工作及驱动容性负载的应用提供了经济高效的解决方案。该系列能够驱动高达500pF的容性负载，其阻性开环输出阻抗使其在驱动更高容性负载时易于保持稳定性。这些放大器专为低工作电压设计，其性能规格与LMV3xx-1器件相似。该系列的稳健设计简化了电路设计。这些运算放大器具有单位增益稳定性、集成射频干扰和电磁干扰抑制滤波器，且在过驱条件下无相位反转。

商品特性

符合汽车应用的AEC-Q100标准
温度等级1：-40°C ~ 25°C，TA
器件人体模型静电放电分类等级2
器件充电器件模型静电放电分类等级C6
低输入失调电压：±mV
轨到轨输出
单位增益带宽积：1MHz
低宽带噪声：30nV/√Hz
低偏置电流：10pA
低静态电流：70μA/通道
单位增益稳定
内置射频干扰和电磁干扰滤波器
工作电压可低至2.5V
由于阻性开环输出阻抗，在驱动更高容性负载时更易保持稳定性
工作温度范围：-40°C ~ 125°C

应用领域

信号调理
有源滤波
医疗仪器
便携式设备
电池供电应用
