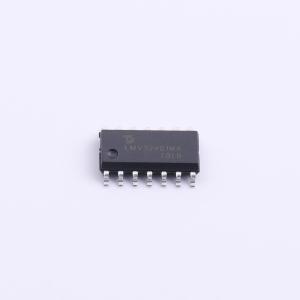

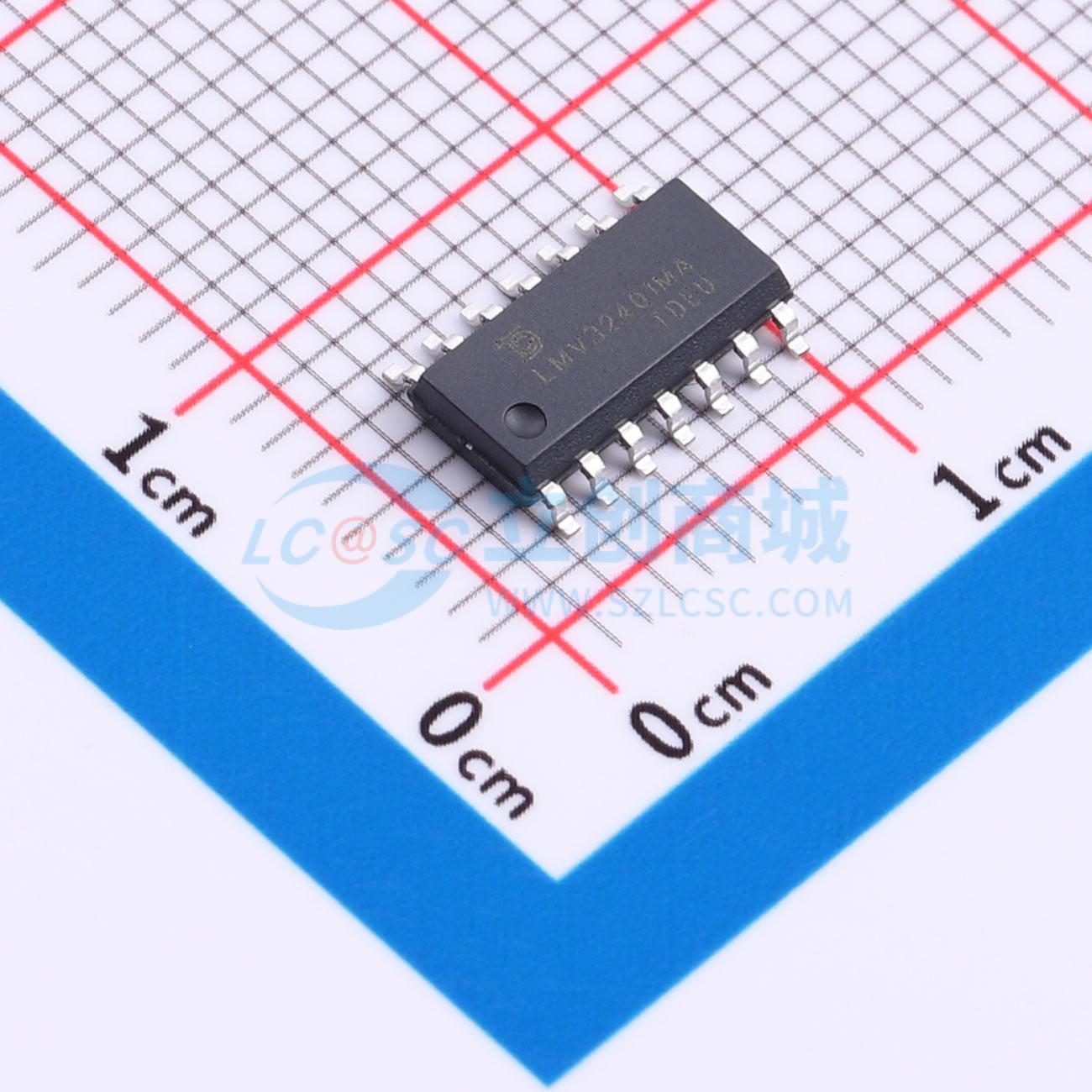

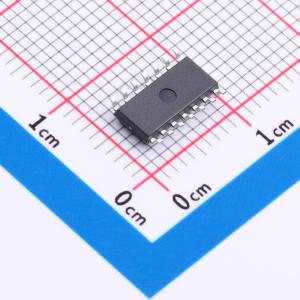

LMV324Q1MAX/NOPB-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMV324-N-Q1 汽车级、四通道、5.5V、1MHz、RRO 运算放大器
品牌名称: Tudi(钍地半导体)
商品型号: LMV324Q1MAX/NOPB-TUDI
商品编号: C52941484
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.1882克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	轨到轨	轨到轨输出
	增益带宽积(GBW)	1.5MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	2.5pA
	输入失调电流(Ios)	2.5pA

	属性	参数值
	输入电压噪声密度(eN)	28nV/√Hz@1kHz
	共模抑制比(CMRR)	125dB
	静态电流(Iq)	85uA
	输出电流	45mA
	工作温度	-40℃~+125℃
	单电源电压	2.7V~5.5V
	双电源电压(Vee~Vcc)	-2.75V~-1.05V；1.05V~2.75V
	功能特性	-

商品概述

LMV358-N和LMV324-N是双通道和四通道商用运算放大器LM358和LM324的低电压版本，工作电压范围为2.7V至5.5V。LMV321-N是单通道版本。LMV321-N、LMV358-N和LMV324-N是高性价比解决方案，适用于对低电压工作、空间效率和低成本有严格要求的设计。这些器件达到或超越了常见LM358和LM324的规格。LMV321-N、LMV358-N和LMV324-N具有轨到轨输出摆幅能力，其输入共模电压范围包含地电位。这些器件均具备出色的速度-功耗性能，能够在低供电电流下实现1 MHz带宽和1 V/μs压摆率。

商品特性

2.7V和5.5V工作电压性能
工作温度范围：-40℃ ~ 125℃
无交越失真
低供电电流
LMV321：130μA（典型值）
LMV358：210μA（典型值）
LMV324：410μA（典型值）
轨到轨输出摆幅
ESD防护性能超过JESD 22规范要求
2000V人体放电模型
1000V充电器件模型

应用领域

有源滤波器
通用低电压应用
通用便携设备
