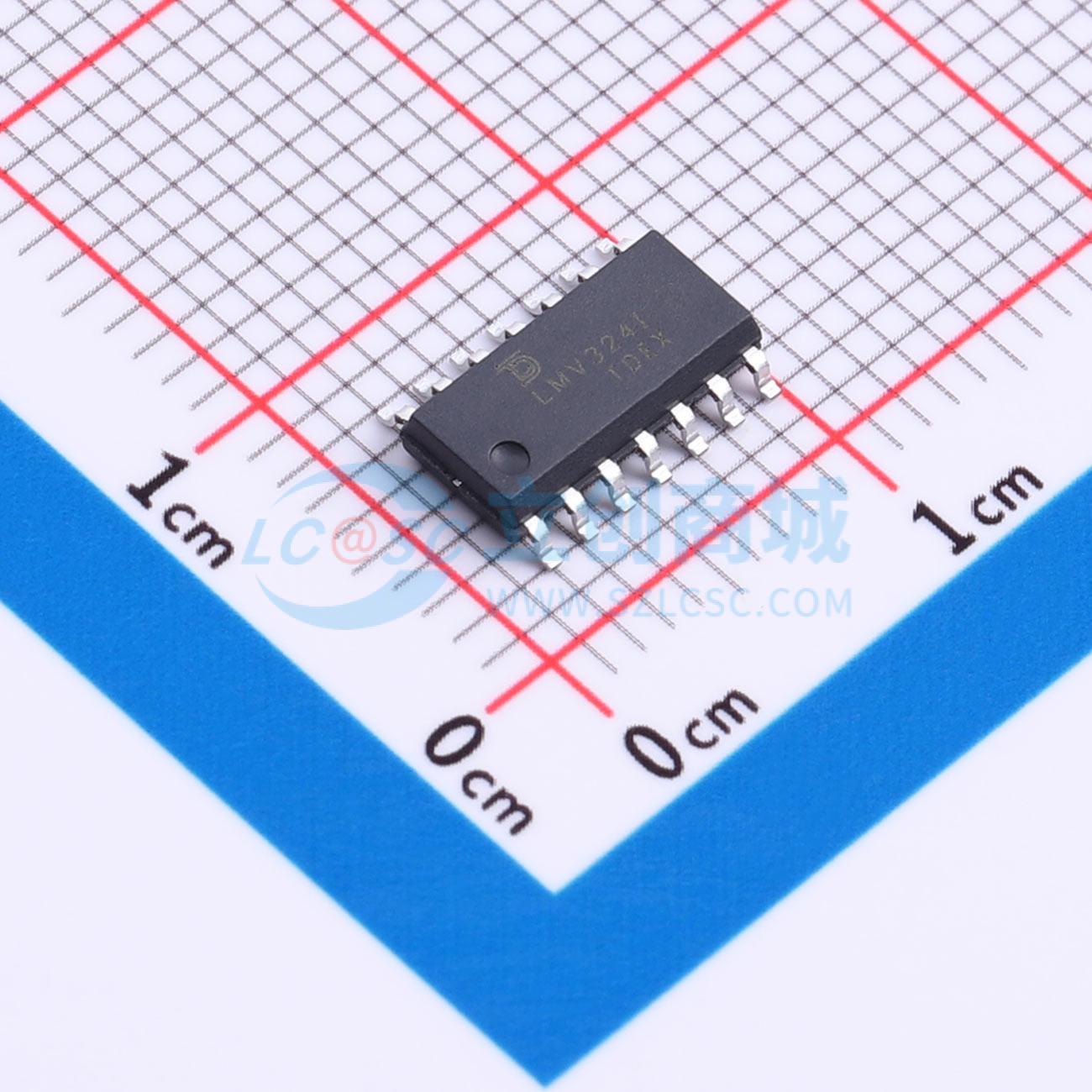

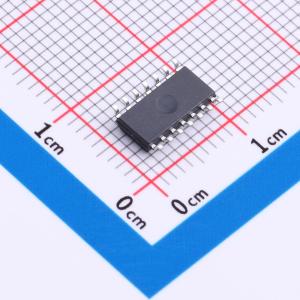

温馨提醒：图片仅供参考，商品以实物为准

LMV324IDR-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMV324 四通道、5.5V、1MHz、RRO 运算放大器
品牌名称: Tudi(钍地半导体)
商品型号: LMV324IDR-TUDI
商品编号: C52941494
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.1884克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	轨到轨	轨到轨输出
	增益带宽积(GBW)	1.5MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	2.5pA
	输入失调电流(Ios)	2.5pA

	属性	参数值
	输入电压噪声密度(eN)	28nV/√Hz@1kHz
	共模抑制比(CMRR)	125dB
	静态电流(Iq)	410uA
	输出电流	45mA
	工作温度	-40℃~+125℃
	单电源电压	2.7V~5V
	双电源电压(Vee~Vcc)	1.05V~2.75V；-2.75V~-1.05V
	功能特性	-

商品概述

LMV321、LMV358 和 LMV324 器件是具备轨到轨输出摆幅的单通道、双通道和四通道低电压（2.7V 至 5.5V）运算放大器。这些器件为需要低工作电压、节省空间和低成本的应用提供了高性价比的解决方案。这些放大器专为低工作电压（2.7V 至 5V）设计，其性能规格达到或超过了工作电压范围为 5V 至 30V 的 LM358 和 LM324 器件。这些器件的封装尺寸可缩减至 DBV（SOT-23）封装的一半，适用于多种应用场景。

商品特性

2.7V 和 5V 性能
工作温度范围：-40°C 至 125°C
无交越失真
低供电电流
LMV321：130 μA（典型值）
LMV358：210 μA（典型值）
LMV324：410 μA（典型值）
轨到轨输出摆幅
ESD 保护性能超过 JESD 22 规范要求
2000V 人体放电模型
1000V 充电器件模型

应用领域

烟雾探测器
运动探测器
可穿戴设备
大小型家用电器
电机控制
