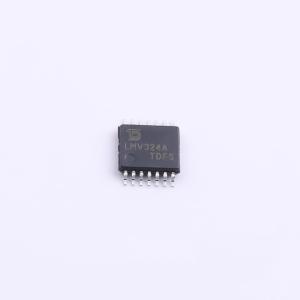

LMV324AIPWR-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMV324A 四通道、5.5V、1MHz、4mV 失调电压、RRO 运算放大器
品牌名称: Tudi(钍地半导体)
商品型号: LMV324AIPWR-TUDI
商品编号: C52941501
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.101克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	轨到轨	轨到轨输出
	增益带宽积(GBW)	1.5MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	2.5pA
	输入失调电流(Ios)	2.5pA

	属性	参数值
	输入电压噪声密度(eN)	28nV/√Hz@1kHz
	共模抑制比(CMRR)	125dB
	静态电流(Iq)	85uA
	输出电流	45mA
	工作温度	-40℃~+125℃
	单电源电压	2.5V~5.5V
	双电源电压(Vee~Vcc)	1.05V~2.75V；-2.75V~-1.05V
	功能特性	内置补偿；EMI滤波/RF抑制

商品概述

LMV3xxA系列包括单通道（LMV321A）、双通道（LMV358）和四通道（LMV324A）低电压（2.5V至5.5V）运算放大器，具备轨到轨输出摆幅能力。这些运算放大器为空间受限、需要低电压工作并驱动容性负载的应用提供了经济高效的解决方案。该系列提供高达500pF的容性负载驱动能力，而其电阻性开环输出阻抗使其在更高容性负载下更容易实现稳定性。这些运算放大器专为低工作电压设计，其性能规格与LMV3xx器件相似。LMV3xxA系列的稳健设计简化了电路。这些运算放大器具有单位增益稳定性、集成的RFI和EMI抑制滤波器，以及在过驱条件下无相位反转的特性。该系列提供行业标准封装。

商品特性

低输入失调电压：±1mV
轨到轨输出
单位增益带宽：1MHz
低宽带噪声：30 nV/√Hz
低输入偏置电流：10pA
低静态电流：70 μA / 通道
单位增益稳定
内置RFI和EMI滤波器
可在低至2.5V的电源电压下工作
由于其电阻性开环输出阻抗，在更高容性负载下更稳定
工作温度范围：-40℃ ~ 125℃

应用领域

烟雾探测器
运动探测器
可穿戴设备
大小家电
个人电子产品
