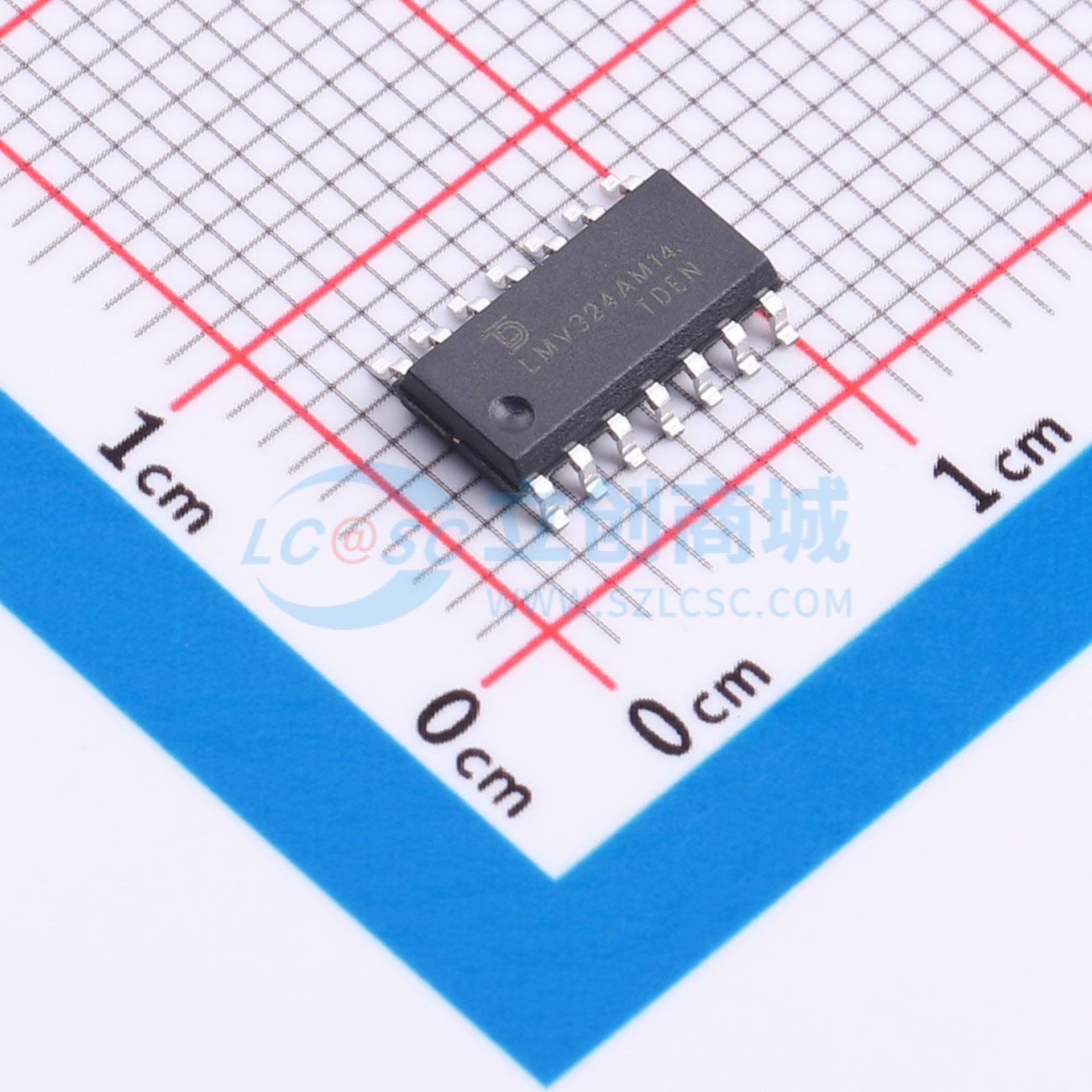

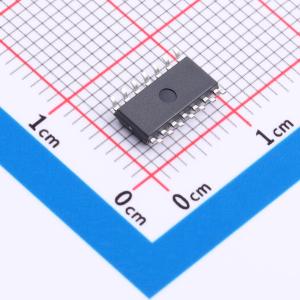

温馨提醒：图片仅供参考，商品以实物为准

LMV324AM14X-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMV321（单运放）、LMV358（双运放）和 LMV324（四运放）是低成本的电压反馈放大器，每个放大器仅消耗 80 μA 的电源电流。LMV3XX 系列设计为可在 2.7 V（±1.35 V）至 5.5 V（±2.75 V）的电源电压下工作。共模电压范围可扩展至负电源轨以下，输出具备轨到轨性能
品牌名称: Tudi(钍地半导体)
商品型号: LMV324AM14X-TUDI
商品编号: C52941500
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.1882克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	轨到轨	轨到轨输出
	增益带宽积(GBW)	1.5MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	2.5pA
	输入失调电流(Ios)	2.5pA

	属性	参数值
	输入电压噪声密度(eN)	28nV/√Hz@1kHz
	共模抑制比(CMRR)	125dB
	静态电流(Iq)	85uA
	输出电流	45mA
	工作温度	-40℃~+125℃
	单电源电压	2.7V~5.5V
	双电源电压(Vee~Vcc)	-
	功能特性	-

商品概述

LMV321（单通道）、LMV358（双通道）和LMV324（四通道）是低成本、电压反馈放大器系列，每个放大器仅消耗80 μA的电源电流。LMV3XX系列设计用于2.7 V（±1.35 V）至5.5 V（±2.75 V）的电源电压工作。其共模电压范围可延伸至负电源轨以下，输出提供轨至轨性能。该系列基于CMOS工艺设计，在2.7 V的低电源电压下可提供1.2 MHz的带宽和1.5 V/μs的压摆率。低功耗、轨至轨性能、低电压工作以及小型封装选项的组合，使得LMV3XX系列非常适合用于个人电子设备，例如手机、寻呼机、PDA和其他电池供电应用。

商品特性

每通道80 μA电源电流
1.2 MHz增益带宽积
输出电压范围：0.01 V 至 2.69 V
输入电压范围：-0.25 V 至 +1.5 V
1.5 V/μs压摆率
LMV321可直接替换其他行业标准LMV321放大器：提供SC70-5和SOT23-5封装
LMV358可直接替换其他行业标准LMV358放大器：提供MSOP-8和SOIC-8封装
LMV324可直接替换其他行业标准LMV324放大器：提供SOIC-14封装
在+2.7 V和+5 V电源下完全指定性能
工作温度范围：-40°C 至 +125°C

应用领域

低成本通用应用
手机
便携式测试仪器
音频应用
数码相机
