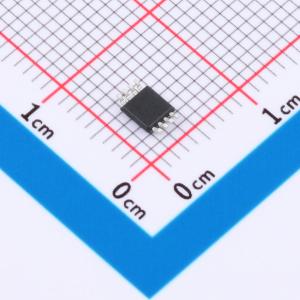

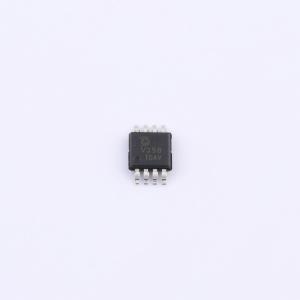

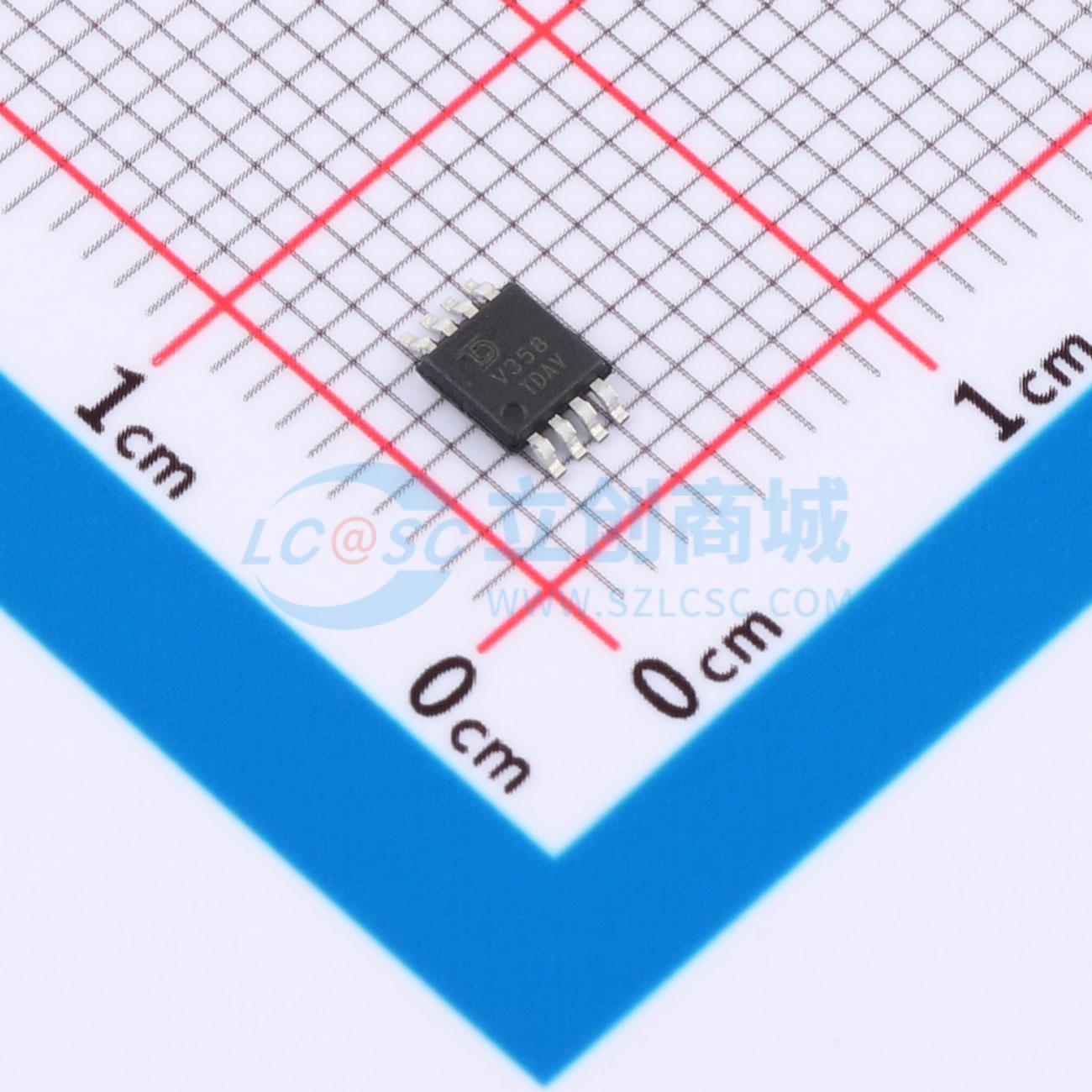

温馨提醒：图片仅供参考，商品以实物为准

LMV358DMR2G-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMV321、LMV358和LMV324是具备轨到轨输出摆幅的CMOS单通道、双通道和四通道低压运算放大器。对于功耗要求低且需节省空间封装的应用而言，这些放大器是具有成本效益的解决方案。轨到轨操作可提升信噪比性能
品牌名称: Tudi(钍地半导体)
商品型号: LMV358DMR2G-TUDI
商品编号: C52941470
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.069克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输出
	增益带宽积(GBW)	1.5MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	2.5pA
	输入失调电流(Ios)	2.5pA

	属性	参数值
	输入电压噪声密度(eN)	28nV/√Hz@1kHz
	共模抑制比(CMRR)	125dB
	静态电流(Iq)	85uA
	输出电流	45mA
	工作温度	-40℃~+85℃
	单电源电压	2.7V~5V
	双电源电压(Vee~Vcc)	-
	功能特性	-

商品概述

LMV321、LMV358 和 LMV324 是 CMOS 单路、双路和四路低电压运算放大器，具有轨至轨输出摆幅。这些放大器为低功耗和小尺寸封装至关重要的应用提供了高性价比解决方案。规格表提供了在 2.7 V 和 5 V 电源电压下工作的参数。轨至轨工作提供了改进的信噪比性能。超低静态电流使该系列放大器成为便携式电池供电设备的理想选择。共模输入范围包括地电位，使该器件适用于低侧电流检测测量。超小封装允许将器件放置在 PCB 上靠近信号源的位置，从而减少噪声拾取。

商品特性

单电源供电工作电压范围：2.7 V 至 5.0 V
LMV321 单路放大器采用超小型 5 引脚 SC70 封装
无输出交越失真
工业温度范围：-40℃ 至 +85℃
轨至轨输出
低静态电流：LMV358 双路放大器每通道最大 220 μA
输入过驱时无输出相位反转
符合无铅标准

应用领域

笔记本电脑与个人数字助理
便携式电池供电仪器
有源滤波器
