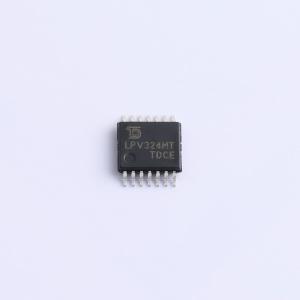

LPV324MTX/NOPB-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LPV324-N 四通道、5V、152kHz、低静态电流 (7.5μA)、RRO 运算放大器
品牌名称: Tudi(钍地半导体)
商品型号: LPV324MTX/NOPB-TUDI
商品编号: C52941433
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.0986克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	-
	轨到轨	轨到轨输出
	增益带宽积(GBW)	1.5MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	2.5pA
	输入失调电流(Ios)	2.5pA

	属性	参数值
	输入电压噪声密度(eN)	28nV/√Hz@1kHz
	共模抑制比(CMRR)	125dB
	静态电流(Iq)	85uA
	输出电流	45mA
	工作温度	-40℃~+85℃
	单电源电压	2.7V~5V
	双电源电压(Vee~Vcc)	1.05V~2.75V；-2.75V~-1.05V
	功能特性	-

商品概述

LPV3xx-N 是 LMV3xx 运算放大器的低功耗版本，是 MV 系列通用运算放大器的另一款新产品。该器件为需要低电压、低功耗运行、节省空间和低高度的应用提供了最具成本效益的解决方案。LPV3xx-N 具备轨到轨输出摆幅能力，其输入共模电压范围包含地电位。所有器件均具备速度与功耗的平衡特性。LPV321-N 采用节省空间的 5 引脚 SC70 封装，其尺寸约为 5 引脚 SOT-23 的一半。这种小型封装节省了 PCB 板上的空间，便于设计小型便携设备。它还能让设计人员将器件放置在更靠近信号源的位置，从而减少噪声拾取并提高信号完整性。LPV3xx-N 采用双极性输入和输出级，以改善噪声性能并提供更高的输出电流驱动能力。

商品特性

指定 2.7V 和 5V 性能
无交越失真
工业温度范围：-40°C ~ 85°C
增益带宽积：152kHz
在 100kΩ 负载下实现轨到轨输出摆幅

应用领域

有源滤波器
通用低电压应用
通用便携设备
